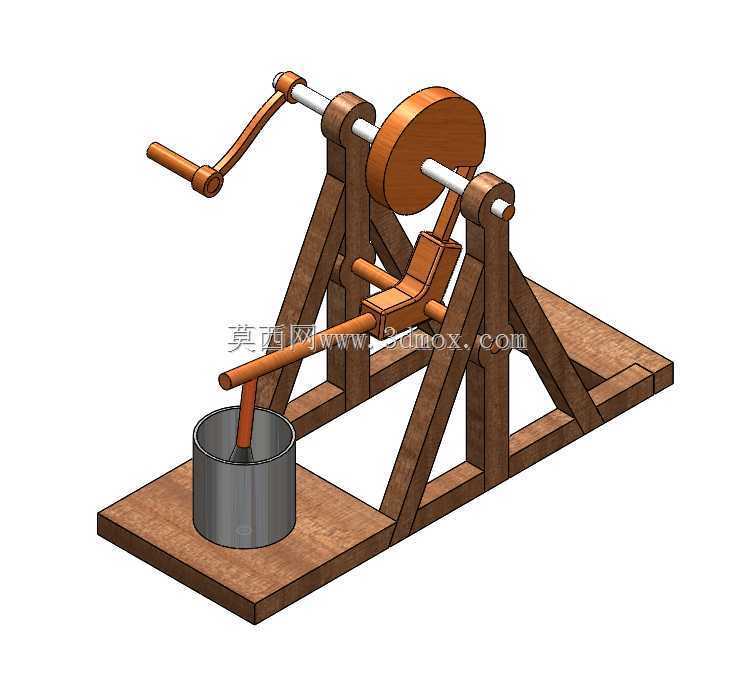

传统凸轮式舂捣粉碎装置结构

　　这套舂捣粉碎装置的结构方案，面向小批量谷物脱壳、香辛料粗碎、矿物试样捣碎以及传统食材加工场景，整体采用木质机架搭配金属工作构件的组合形式，在保留传统Okhal凸轮锤作业逻辑的基础上，把所有运动副的配合关系、机架受力路径做了完整的三维还原，适合小型农副加工点、民俗工坊、教学实训台以及小型实验预处理工位使用。

　　从实际作业逻辑来看，装置核心执行端是伸入金属研钵内的舂锤，作业时不需要人工反复抬锤，操作人员仅需摇转侧面的手摇曲柄，动力经横向传动轴传递到同轴安装的偏心凸轮，凸轮轮廓在回转过程中周期性下压杠杆式锤杆的尾端，利用杠杆支点的力矩转换，将锤杆前端的舂锤抬升；当凸轮轮廓的升程段脱离锤杆接触位后，舂锤在自身重力作用下快速下落，反复冲击研钵内部的物料，通过高频次的冲击挤压完成谷物脱壳、香料破碎、干性物料粗磨的工序。整套机构没有复杂的电控元件，依靠纯机械传动即可运行，在无供电的野外作业点、传统作坊场景下也能稳定使用，维护时仅需定期给转轴、杠杆铰接点加注润滑脂即可，对操作人员的技术门槛要求极低。

　　结构设计层面，机架采用三角斜撑的木构框架形式，四根主支撑腿向外倾斜落地，底部通过整块长方形木质底板连成整体，所有斜向撑杆都和主支撑腿、底板做榫接式的刚性连接，这种布局一方面抵消舂锤下落冲击产生的竖直震动，另一方面承受凸轮回转、手摇输入带来的水平侧向力，作业时机架不会出现明显晃振。横向传动轴通过两个带座轴承支撑在机架顶部的横梁上，轴端依次安装手摇曲柄、配重式凸轮盘，凸轮盘采用厚圆盘偏心加工成型，自身的回转惯量可以储存手摇输入的动能，让锤体抬升、下落的动作更连贯，避免摇转时出现卡顿顿挫。锤杆采用长直杠杆结构，中部铰接在机架中部的横向销轴上，铰接点的位置经过力矩匹配：凸轮接触端到支点的力臂长度短于舂锤端到支点的力臂，既可以让凸轮用较小的下压力就抬起舂锤，也能放大舂锤下落的冲击行程，保证捣碎力度。研钵直接嵌放在底板的预留定位槽内，槽型和钵体底部轮廓完全贴合，舂锤冲击时钵体不会出现移位、侧翻。

　　安装边界方面，整套装置的落地 footprint 完全由底部长方形底板决定，底板长度覆盖手摇曲柄回转范围到研钵外侧的全部区域，宽度覆盖两侧斜撑的外边缘，安装时只需要将底板放置在平整的硬质地面上，不需要额外打地脚螺栓固定，依靠整机自身重量即可抵消作业冲击；手摇曲柄的回转半径在机架左侧向外延伸，现场布置时需要在曲柄侧预留足够的摇转操作空间，避免操作人员动作时和周边设备干涉。舂锤的竖直运动行程由凸轮的偏心升程决定，锤体最低点和研钵内壁底部保留合理的冲击间隙，不会直接硬碰钵底造成构件崩裂，锤杆和机架铰接点的配合间隙控制在小间隙范围，既保证杠杆摆动灵活，也不会出现横向窜动导致舂锤磕碰钵壁。

　　建模过程中所有构件的装配关系完全按照实际装配逻辑搭建：凸轮和传动轴采用周向固定配合，锤杆铰接销轴和机架支座同轴对齐，舂锤和锤杆端部做刚性连接，研钵和底板定位槽做贴合约束，整套机构可以直接在运动仿真环境中模拟完整的凸轮驱动、杠杆抬升、重力落锤的全周期动作，设计人员可以直接调整凸轮偏心距、杠杆支点位置、舂锤重量来匹配不同物料的捣碎需求，比如处理硬质香辛料时可以加大凸轮升程、增加舂锤配重，处理软质谷物时可以减小冲击行程避免物料过度粉碎。装置的外露传动构件全部做了轮廓倒角处理，手摇曲柄的握持端做了加长摇把设计，操作人员摇转时施力更顺畅，长时间作业的疲劳度更低。
