双槽一体式排水接收池三维设计

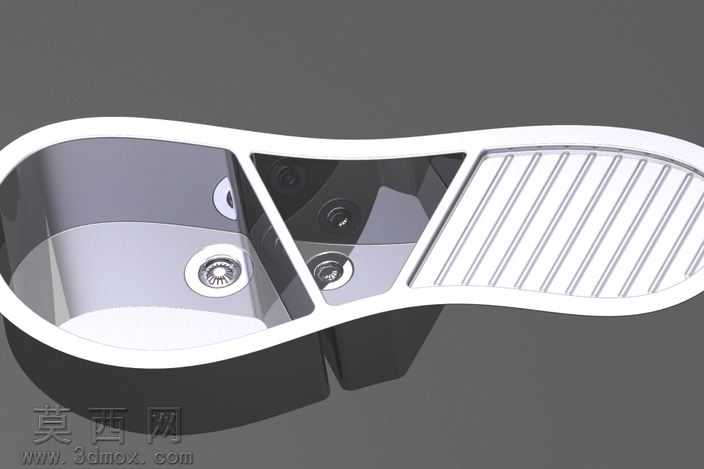

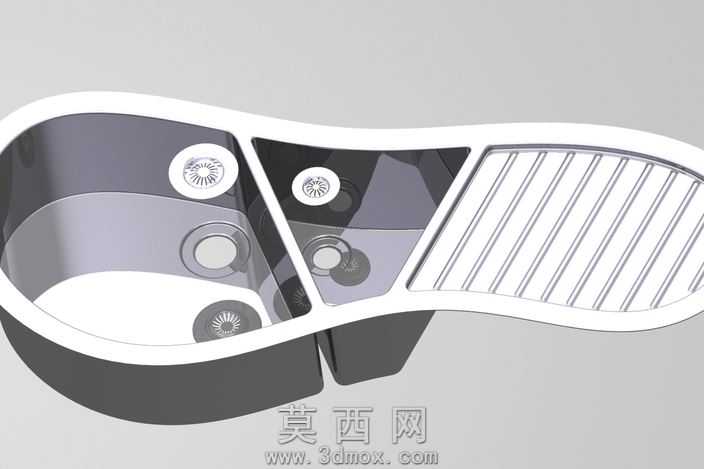

本作品为双槽一体式排水接收池的三维参数化建模成果，建模阶段采用CATIA V5 R21平台完成全流程设计，首先通过草图绘制模块勾勒产品整体外轮廓，精准把控S型流畅的外沿曲线，兼顾视觉美观度与实际使用时的防溢水边界需求，对双槽的深度、槽体转角弧度做了参数化约束，确保槽体容量符合日常使用标准，同时预留了标准规格的下水器安装孔位，孔位周边做了环形加强筋结构设计，提升安装部位的结构强度，避免长期使用出现开裂变形问题。建模过程中对池体壁厚做了均匀化处理，整体壁厚控制在合理区间，既保证结构刚性，又避免材料冗余增加生产成本。中间分隔区域做了加厚处理，同时集成了溢水导流通道，可将槽内超出安全水位的水体导流至排水渠区域，避免水体外溢。右侧配套的排水渠区域设计了等距排布的导流筋条，筋条采用倾斜角度设计，可快速引导水流向排水口汇聚，同时筋条表面做了圆角过渡处理，避免积污纳垢，便于日常清洁打理。材质渲染阶段，池体主体采用亮面陶瓷材质，调整材质的反射率、粗糙度参数，还原陶瓷釉面光洁致密的质感，下水器金属部件采用镀铬金属材质，模拟金属部件的高光反射与磨砂细节，场景搭建采用中性灰色背景，搭配柔和的三点布光方案，主光源从斜上方45度投射，突出池体的曲面轮廓与结构层次，辅光源补亮暗部细节，避免阴影区域死黑，顶光源强化釉面的高光质感，最终渲染效果清晰展现产品的结构细节与材质表现。设计思路上充分考虑厨卫场景的实际使用需求，将接水、蓄水、排水功能做了一体化集成，双槽设计可实现分区使用，独立的排水渠可承接台面溅水、器具沥水，整体结构无多余冗余设计，曲面过渡顺滑无尖锐棱角，兼顾实用性与美观性，可直接用于产品开模前的结构验证、效果展示以及生产加工参考。
