带橡皮擦头六角杆铅笔精细三维设计

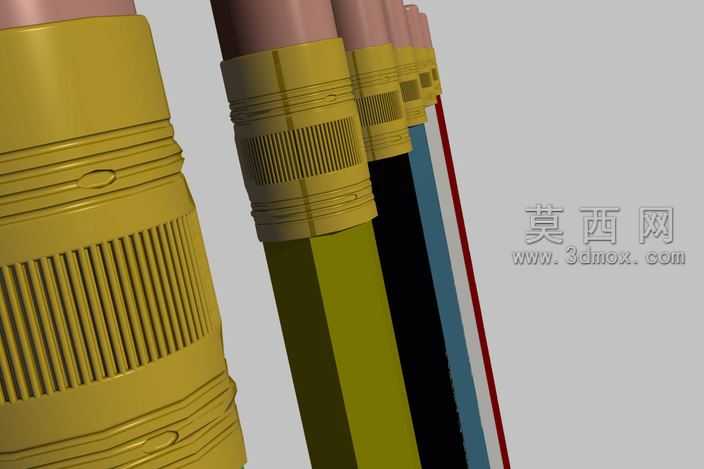

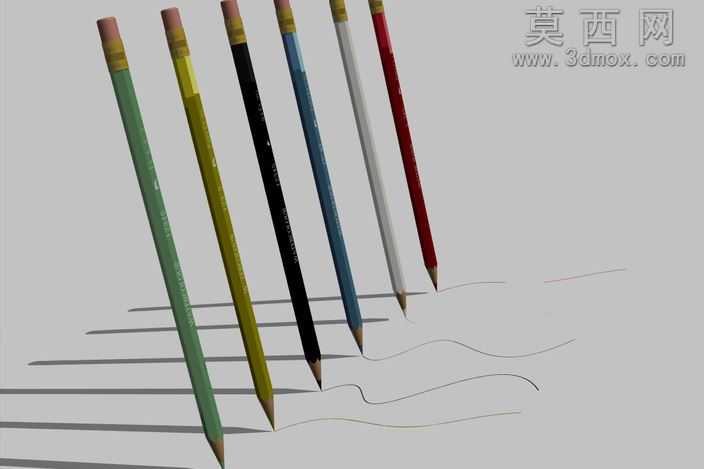

本作品为带橡皮擦头的六角杆铅笔三维设计成果，建模阶段基于CATIA V5 R21平台完成全参数化构建，首先对铅笔核心结构进行拆解规划，将整体划分为木质笔杆、石墨铅芯、金属固定箍、橡皮擦头四个独立模块逐一建模。笔杆部分采用正六边形截面沿轴向拉伸生成基础实体，针对日常使用中铅笔握持区域的防滑需求，在金属固定箍表面设计了密集的竖向防滑棱纹，同时在箍体上下边缘添加多圈环形凸起结构，既还原真实铅笔的金属箍压合固定结构，也通过细节起伏提升模型的真实质感。橡皮擦头采用圆柱台结构建模，顶部做微弧倒角处理，模拟橡皮使用后的自然磨损形态，金属箍与笔杆、橡皮的衔接处做了微小的过盈配合结构还原，让各部件装配关系更符合实际生产逻辑。材质渲染阶段针对不同部件匹配对应材质属性，木质笔杆赋予哑光半透明的木材质感，表面添加细微的木材纹理贴图，还原实木铅笔的自然肌理；石墨铅芯设置为深灰色低反光哑光材质，模拟石墨的细腻质感；金属固定箍采用黄铜色金属材质，添加轻微的做旧磨损效果，避免金属质感过于突兀；橡皮擦头赋予米黄色软质橡胶材质，添加微弱的漫反射属性，还原橡皮的软质视觉感受。场景搭建上采用多支不同色彩笔杆的铅笔错落排布的构图，通过景深效果突出前景铅笔的细节结构，背景采用浅灰色中性背景，避免多余元素干扰主体展示，灯光采用三点布光方案，主光从侧上方打亮模型主体，辅光补充暗部细节避免死黑，轮廓光勾勒铅笔边缘结构，让整体画面层次分明，各部件的结构细节都能清晰呈现。设计过程中充分还原日常铅笔的真实比例，所有尺寸参照常规办公铅笔的实际参数设定，金属箍的防滑棱深度、环形凸起的宽度都经过反复调整，既保证视觉上的真实感，也让模型结构符合实际产品的生产工艺逻辑，可用于文具产品展示、教学演示、文创设计参考等多个场景。
