糖浆药剂棕色玻璃包装瓶三维设计

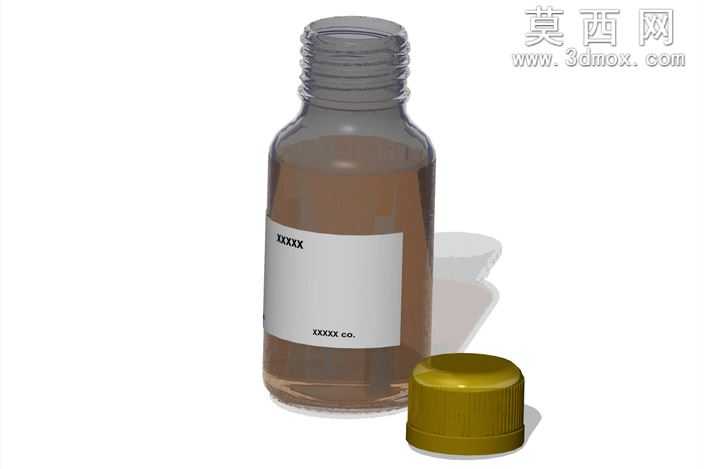

本作品为糖浆药剂包装瓶的三维设计成果，采用CATIA V5 R21版本完成全流程建模工作，整体围绕药用液体包装容器的实际使用需求展开设计。建模阶段首先完成瓶身主体的曲面构建，针对棕色药用玻璃瓶的典型造型，先绘制瓶身的截面轮廓线，通过旋转命令生成瓶身基础实体，再对瓶口区域做精细化处理：瓶口外侧设计连续的标准螺纹结构，螺纹的牙距、牙高均参考通用药用玻璃瓶的密封适配标准，确保与配套瓶盖能够实现紧密旋合，避免糖浆液体渗漏；瓶身底部做内凹式圆弧过渡处理，既符合玻璃容器吹制工艺的成型要求，也能提升瓶身放置时的稳定性，减少放置过程中的磕碰应力集中。瓶盖部分单独建模，采用带防滑竖纹的圆柱造型，顶部做圆弧收边，内部设计与瓶口螺纹匹配的内螺纹结构，还原真实瓶盖的旋合装配逻辑，建模过程中对瓶盖边缘做微小倒角处理，还原注塑瓶盖的工艺细节。材质与渲染阶段，针对瓶身的棕色玻璃材质，调整材质的半透明属性、折射率与漫反射参数，模拟棕色玻璃既能阻挡光线保护糖浆成分、又能隐约观察内部液体余量的特性；瓶内糖浆液体单独设置实体层，赋予棕褐色半透明液体材质，还原糖浆的粘稠液体视觉质感；瓶身正面预留空白标签区域，模拟真实药瓶的标签粘贴位；瓶盖赋予金黄色塑料材质，添加细微的磨砂质感参数，还原常见药用瓶盖的外观效果。设计过程中严格遵循药用包装容器的尺寸比例，瓶身直径、瓶口内径、瓶盖高度的比例均参考市售常规糖浆瓶的规格，确保模型结构符合实际生产的尺寸逻辑，各部件之间的装配间隙经过反复调整，既还原真实产品的装配关系，也让整体视觉效果更贴近实物。渲染阶段添加柔和的环境光与投影效果，让玻璃材质的通透感、塑料瓶盖的质感、液体的折射效果都得到清晰呈现，完整还原棕色糖浆药瓶的真实外观与结构特征。
