大跨度测地线穹顶温室管架结构

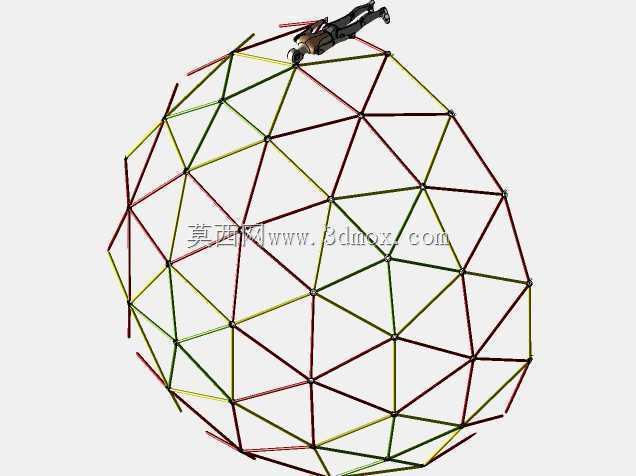

　　这套三维结构呈现的是一种大跨度测地线穹顶温室骨架，主体由多根40mm聚丙烯管按球面三角网格布置，通过节点连接形成近似半球的空间受力体系。整体直径约6.4m，穹顶轮廓从底部环向边界向上收拢，杆件在球面上分割出大量三角形单元，节点处多杆交汇，使风荷载、雪荷载、覆膜拉力和自重能够沿杆件轴向传递，减少局部弯曲受力。与传统门式钢架或单坡温室相比，这种圆顶形式没有明显的大尺寸梁，构件规格统一，运输、裁切和现场拼装都更便于组织。

　　从实际使用场景看，该结构适合庭院栽培、小型农业试验、生态展示、临时育苗或户外休闲温室。穹顶外形受风面较连续，气流可沿曲面绕流，在开阔场地中有利于降低迎风面的局部风压；球面投影下内部空间集中，底部可用面积较大，顶部高度充足，便于布置攀爬作物、喷雾管路、照明和小型通风设备。外围可在管架外侧覆盖透明薄膜、阳光板或网状材料，杆件节点需要兼顾覆膜固定、密封压条和后期维护通道。

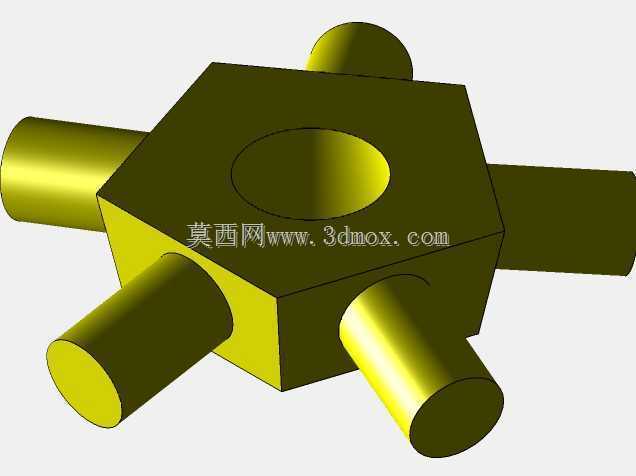

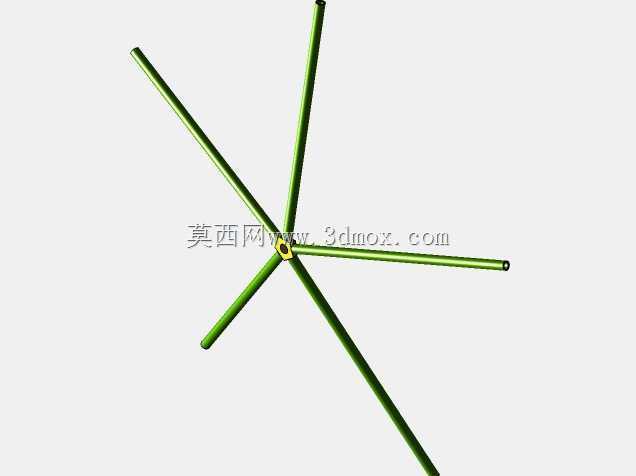

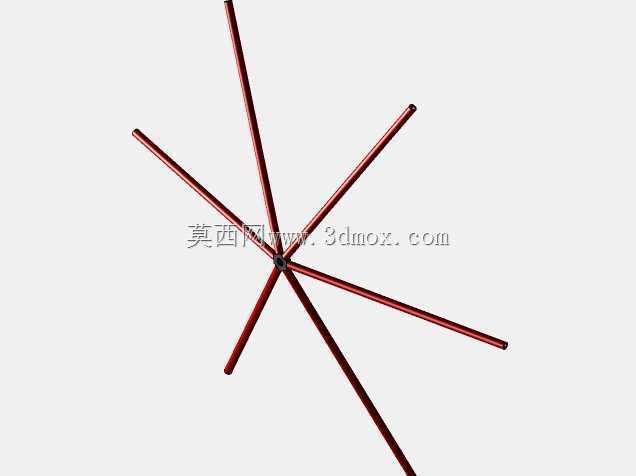

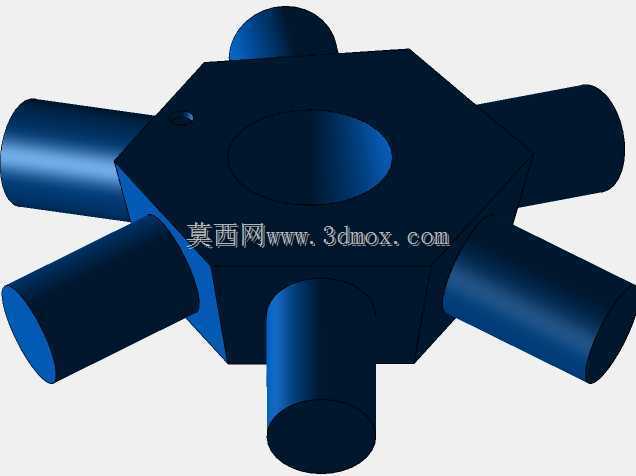

　　建模时应先确定球面半径、底圈高度和穹顶剖切位置，再依据测地线细分原则生成三角网格。图中杆件并非随意连线，而是围绕球面拓扑关系展开：每一根管段两端对应空间节点，节点坐标同时受球面曲率、网格频率和底圈边界约束。若用于加工，不能只按视觉长度下料，需要把每根杆件的真实弦长、端部夹角、节点编号和安装方向整理成装配清单。由于聚丙烯管具有一定柔性，节点刚度、插接头深度和环向拉结方式会直接影响成品稳定性，设计中应避免只依赖单根杆件承受侧向力。

　　结构布置上，三角形网格是穹顶刚度的核心。相邻三角形共同约束节点位移，使局部荷载能够扩散到周边多根杆件；底圈则承担把上部推力传递到基础或地脚连接的作用。现场安装时，宜先完成底部环向定位，再按分层分片方式拼装上部网格，临时支撑应设置在穹顶尚未形成闭合球面之前。若基础为混凝土地梁，可在底圈节点设置预埋件或锚固板；若放置在铺装地面，也要考虑配重、地脚螺栓或抗风拉索，防止整体滑移和掀翻。

　　管架采用40mm聚丙烯管，重量轻、耐腐蚀，适合潮湿温室环境，材料本身不需要像钢管那样频繁做防锈处理。但聚丙烯的弹性模量低于金属，长期受温度变化和紫外线影响时，强度与刚度会发生变化，因此外露使用应关注材料抗老化等级、管壁厚度以及节点锁紧形式。对于积雪较重或阵风较强的地区，可通过加密底部网格、增大关键杆件壁厚、增加内部支撑环或改用金属接头来提高安全裕度。

　　三维模型在设计评审中可用于检查杆件干涉、节点交汇角度和施工操作空间。穹顶顶部区域杆件密集，人员在屋面覆膜或检修时需要设置临时踏板，不能直接踩踏单根塑料管。模型中还应保留底圈安装面、门洞口位置和设备穿管位置，避免后期切割骨架破坏网格传力路径。若需要配置门、通风窗或遮阳系统，开口周边应进行补强，把被截断杆件的力传递到相邻节点，而不是让覆膜承担结构荷载。

　　整体来看，该方案的价值在于用规格较少的管材构建大跨度无中柱空间，通过测地线网格把复杂曲面转化为可加工、可拼装的杆系结构。工程落地时，重点不在单件造型，而在球面坐标精度、节点连接可靠性、底圈锚固和覆膜构造之间的协同。
