二十升方形储液搬运桶结构设计

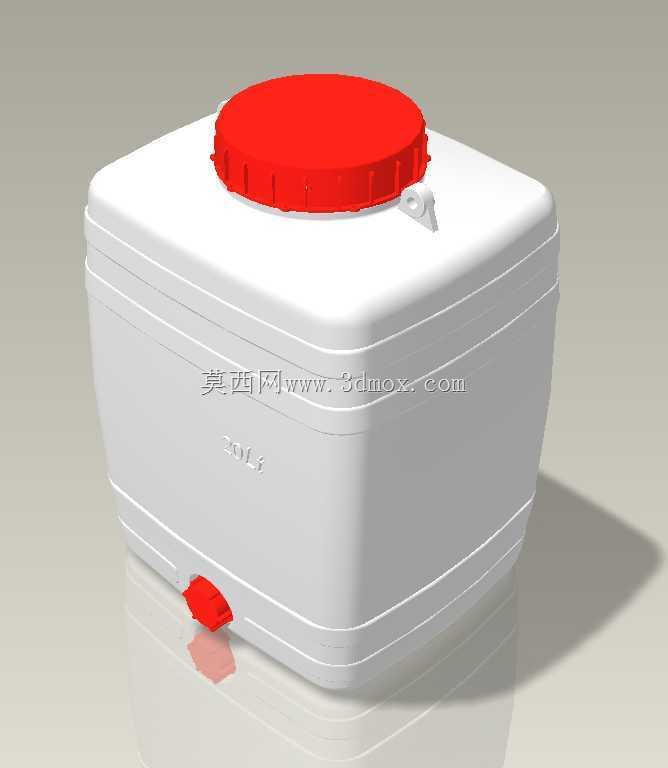

　　这款二十升方形储液桶的三维结构，围绕中小型流体储运、工位补液、户外作业携行以及设备配套储水等场景展开，整体造型在参考成熟工业便携桶型的基础上做了规整化建模，桶身、顶部加注口、底部排液口、顶部提手以及加强筋结构均完整还原，可直接用于储液容器选型校核、工装布局适配以及周边配套管路的干涉检查。

　　从实际使用逻辑来看，这类桶体并不只是简单的空心壳体。顶部大口径红色旋盖承担加注与密封功能，开口尺寸足够操作人员直接加水、加注清洗剂或其他工艺液体，旋盖外缘做了防滑齿结构，徒手拧紧时可以获得足够摩擦力，密封面在桶颈位置形成压紧配合，降低搬运倾斜过程中的渗漏风险。桶体下部靠前位置设置红色排液阀，阀门接口突出于桶底轮廓之上，既避免放置时直接磕碰地面，又能在桶内液体留存较少时依靠桶底斜面汇聚到排出口，减少残液滞留。需要排空或外接软管时，不必反复倾倒整桶，操作人员在低位即可操作，这一点在车间工位、农用喷药辅助、露营供水以及小型设备循环补液中都很实用。

　　外形尺寸方面，模型给出的主体宽度约为285mm，厚度方向约250mm，总高约382.5mm。该尺寸边界决定了它在设备舱、货架、车厢和工具间中的布置方式：方形截面相比同容量圆桶具有更高的空间利用率，桶身侧面能够贴近机架或隔板放置，多个桶并排存储时间隙更小；桶体上部和下部的环状加强筋沿周向布置，使扁平侧壁在盛装液体后能够抵抗内压和侧壁鼓胀，避免薄壁桶身因长期满载而产生明显变形。桶肩位置做了过渡圆角，既减少应力集中，也让脱模和吹塑成型更加顺畅；桶底边缘形成支撑圈，放置时受力集中在周边加强区域，而不是让整个底面摩擦磨损。

　　顶部提手位于桶体上侧居中位置，造型为扁平框式结构，提手宽度与手部受力方向匹配。满载二十升液体时，整桶重量较大，提手与桶身的连接区域需要承担主要起吊载荷，因此模型在提手根部保留了较宽的过渡结构，避免窄边连接造成局部开裂。桶肩两侧还保留了小型挂耳结构，可用于绑扎、固定或配合辅助提握，在车辆运输、现场移动和堆叠限位时能够提供额外约束点。

　　结构设计上，桶身采用近似长方体但边角全部钝化的形式，这种处理兼顾了容量、强度和成型工艺。完全方正的箱体在受内压时侧壁容易出现大面积变形，转角处也容易形成应力集中；而通过圆角桶肩、环形波纹筋和加厚边缘，可以让薄壁壳体在不显著增加材料厚度的情况下获得更好的刚性。桶体正面预留容量标识区域，20L字样位置平整，便于丝印或模刻容量标记。排液阀布置在正面下部，操作方向明确，使用者站在桶前即可识别阀门位置；顶部加注盖采用醒目颜色，与灰色桶身形成视觉区分，在装配指导、维修手册和现场操作说明中也更容易被识别。

　　在设备配套场景中，该桶可作为小型冷却系统、清洗设备、加湿装置、农用喷洒装置或移动供水单元的储液容器。选型时需要重点核对三个边界：一是桶体最大宽度285mm与安装舱位侧板之间的间隙，二是顶部旋盖开启后所需的手部操作空间，三是下部排液阀外接接头后的伸出长度。若桶体放置在机架内部，不能只按静态外轮廓预留空间，还应考虑提手竖立、旋盖旋转、阀门插拔软管以及桶体取出清洗的动作路径。对于运输状态，则应在桶身中部或下部设置限位挡边，防止车辆启停时桶体滑移；上部挂耳可配合绑带固定，避免仅依靠底部摩擦定位。

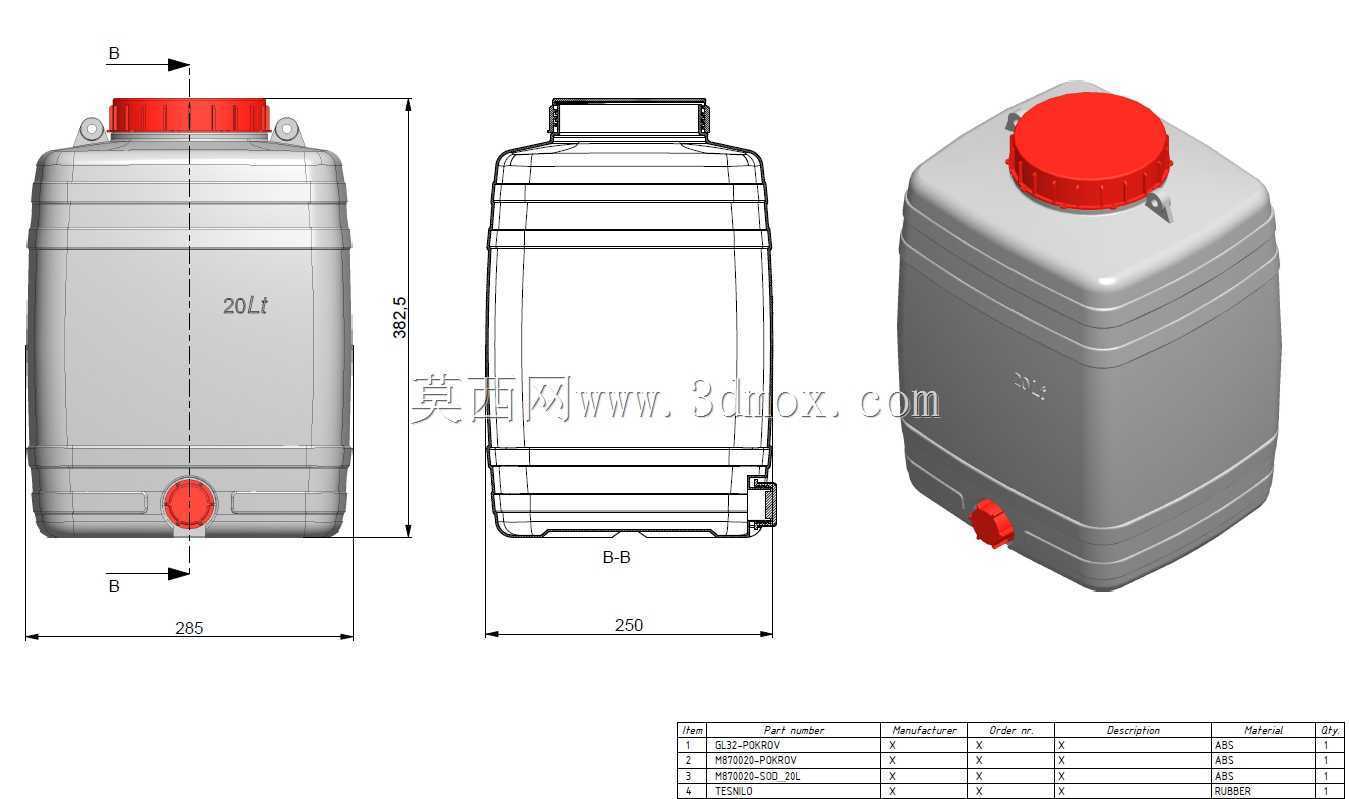

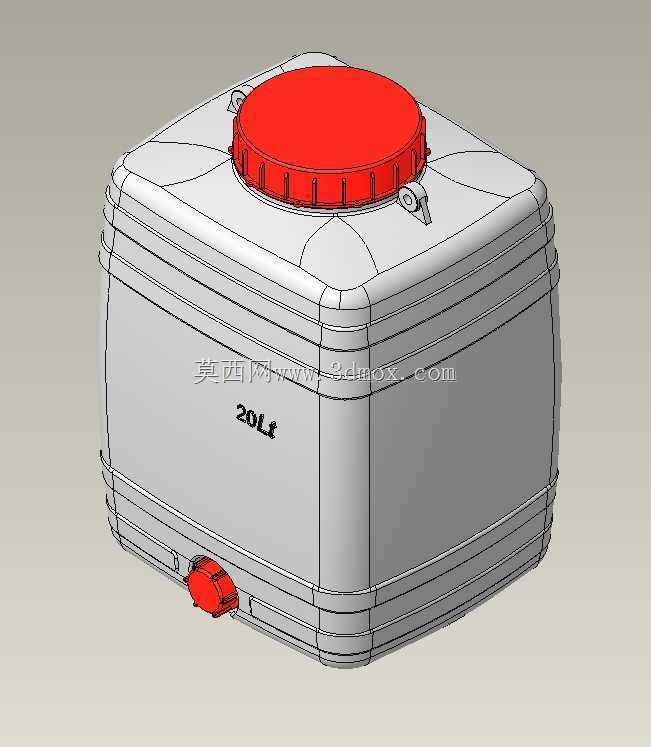

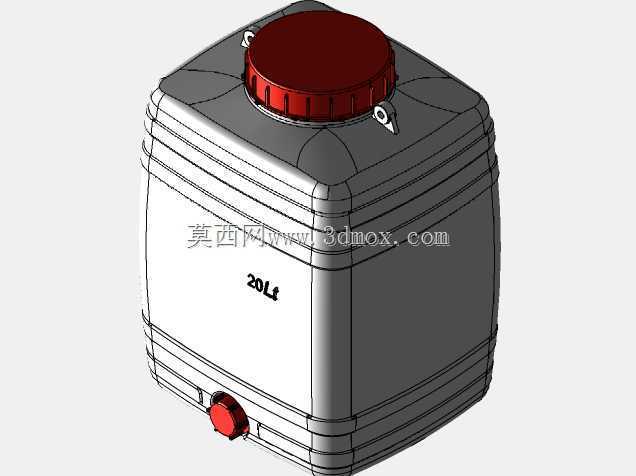

　　从建模表达来看，图纸视图同时呈现了正视外形、B-B剖面关系和三维轴测效果。正视图清晰表达高度、宽度、桶盖位置和底阀位置；剖视方向体现桶壁厚度变化、顶部提手轮廓以及下部接口的相对关系；轴测模型则展示了方形桶身的圆角过渡、桶盖防滑齿和排液阀的空间朝向。对于结构设计人员而言，这些信息足以支持安装空间校核、液位容量估算、接口位置确认以及外观方案评审。若后续进入详细制造阶段，还可在此模型基础上进一步补充壁厚拔模斜度、螺纹规格、密封圈沟槽、阀门通径和材料耐化学性要求，使概念模型转化为可投产的储运容器结构。
