阶梯式多层水培种植架结构设计

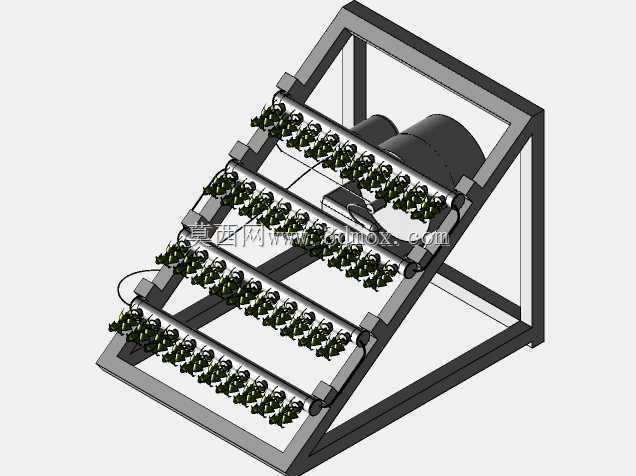

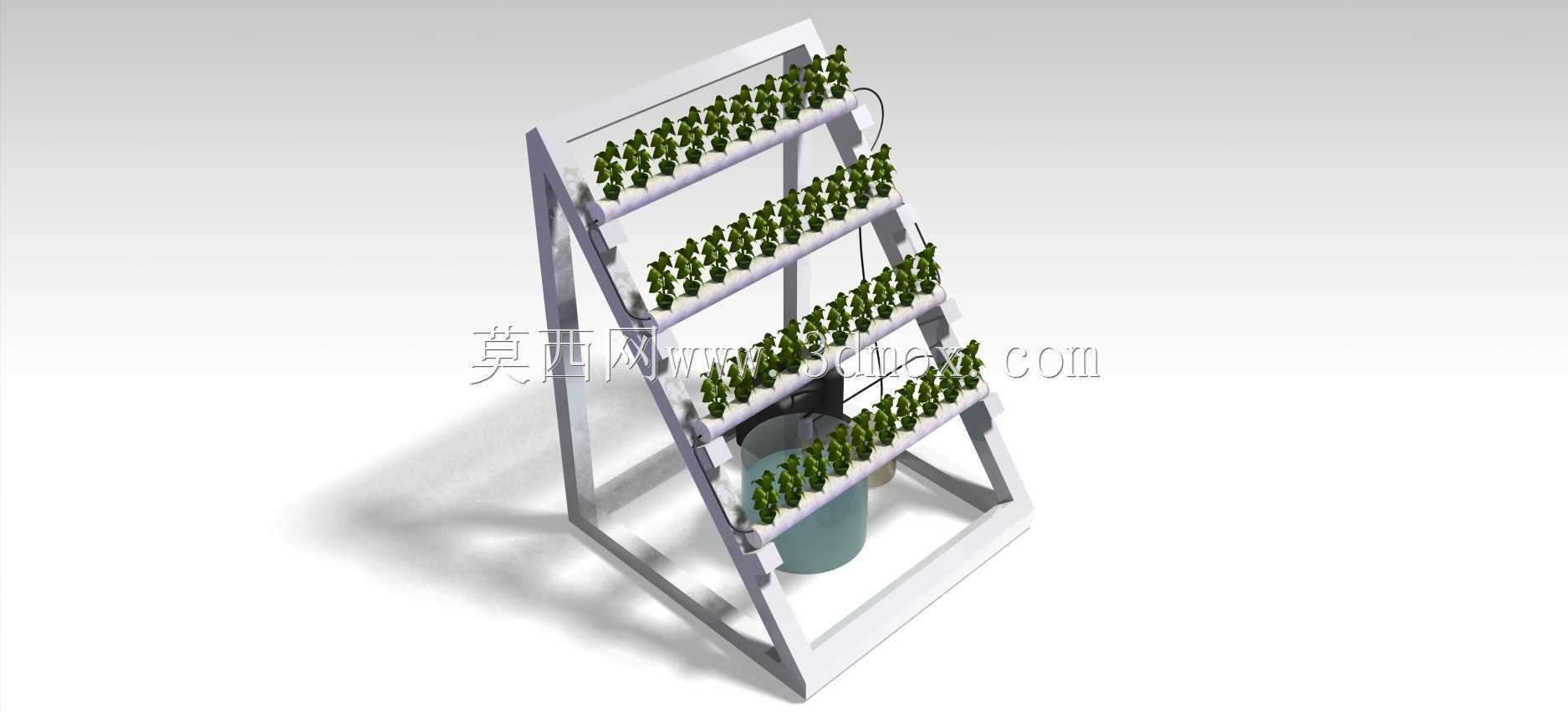

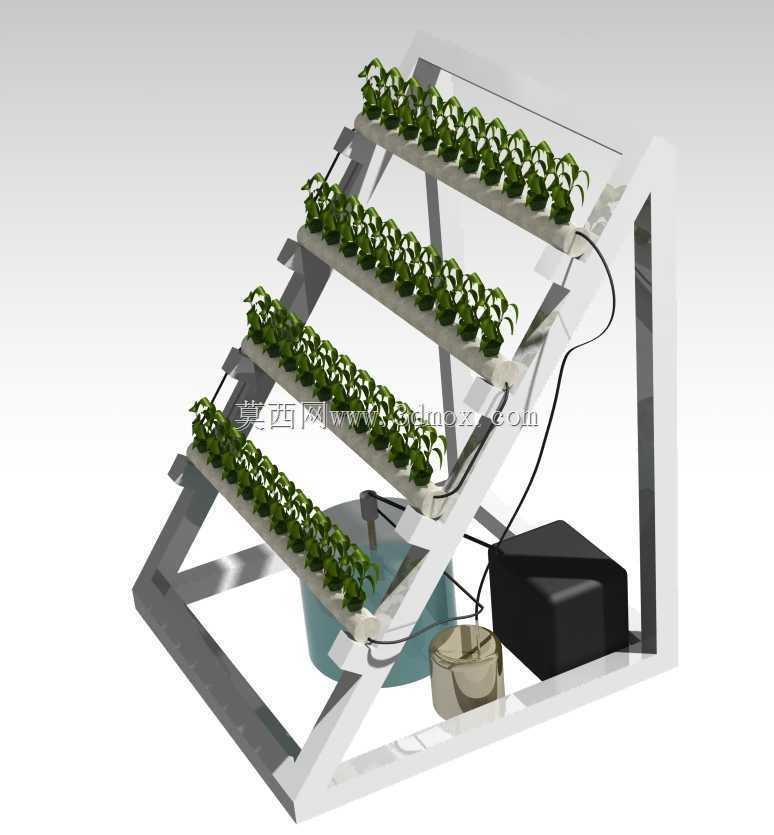

　　这套立体水培栽培装置采用A字形阶梯布局，核心目标是在有限占地内最大化作物种植面，同时保证每一层植株都能获得均匀光照，避免上下层之间互相遮挡。整体框架由两侧倾斜支撑腿、底部矩形基座以及多层横向栽培槽承载梁焊接或装配而成，框架杆件以方管型材为主，截面尺寸兼顾承重与轻量化，倾斜角度经过反复校核，使各层栽培槽沿斜面错落排布，前后层在竖直方向形成合理高差。从安装边界看，装置底部基座落在地面的投影为矩形，占地宽度控制在单人可操作范围内，长度方向沿栽培槽延伸，整体高度略高于成年人腰部至胸部区间，既方便顶部植株的采收与定植，又不至于因过高导致换水、检修时需要登高作业。框架底部预留了营养液储液桶的安放空间，桶体居中布置在A字架内侧空腔，这个位置利用了阶梯结构下方原本闲置的区域，不额外占用栽培面积，同时缩短了供液管路长度，减少管路沿程阻力。

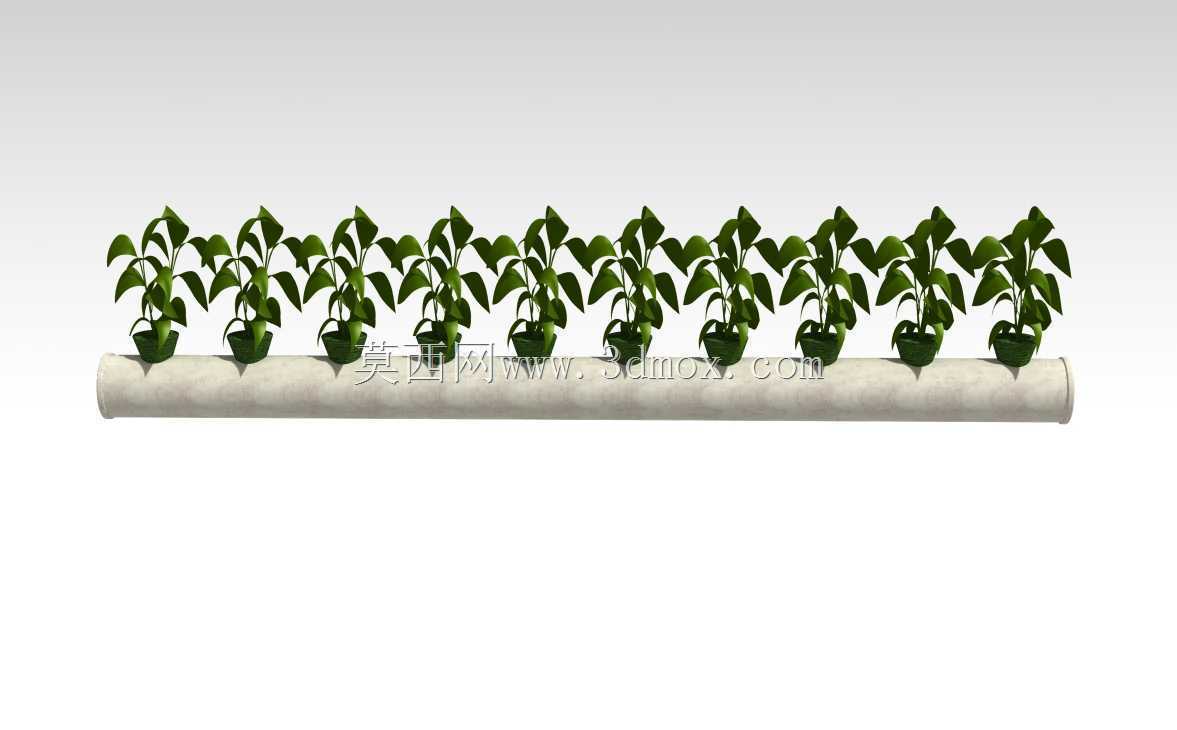

　　栽培槽沿倾斜框架分层固定，每层槽体上按等间距开设定植孔，植株通过定植杯或海绵块固定在孔位，根系直接伸入槽内流动的营养液中。槽体采用浅液流或深液流的布置思路，营养液在槽内保持连续缓慢流动，既能为根系输送水分与矿质养分，又能通过液面流动带入溶解氧，降低根系缺氧烂根的风险。各层栽培槽之间通过管路形成循环回路，储液桶内的营养液经泵提升至顶层槽体，再依靠重力逐层回流，最终汇回桶内，构成完整的闭式循环。这种自上而下的回流方式充分利用了阶梯高差，减少了中途提升泵的数量，仅需一台循环泵即可驱动整组装置。管路在架体侧面走线，通过管卡固定在框架杆件上，走线顺直、转弯半径合理，便于后期拆洗与更换。

　　从实际使用场景看，这类装置适用于温室大棚、植物工厂、家庭阳台农业以及科研教学试验等多种场合。在商业种植中，立体排布可以将单位地面的种植株数提升数倍，显著提高叶菜类、草本作物的单位面积产量；在家庭或教学场景中，紧凑的占地和直观的循环结构又便于观察作物根系生长与营养液供给过程。装置在结构上还考虑了冷等离子体水培与植物生长控制的拓展需求，框架与管路预留了相应功能模块的安装接口，可在循环回路中接入处理单元，对营养液进行活化处理，或在架体上加装光照、传感与控制元件，实现对生长环境的监测调节。

　　承重校核方面，框架需要同时承受栽培槽、营养液、植株以及定植板的满载重量，营养液在槽内充满时重量占比最大，因此两侧斜撑与底部基座的连接节点是重点加强部位，采用三角形稳定结构抵抗侧向倾覆。基座的矩形底框通过增大接地面积降低整机重心，保证在满载且人员单侧操作时不发生倾翻。栽培槽承载梁与斜腿之间的连接既要保证足够的支撑刚度，防止槽体满载后下挠导致积液不均，又要具备一定的拆装便利性，方便槽体取下清洗、消毒，避免长期使用后藻类附着与盐分结晶堵塞定植孔。

　　在维护边界上，储液桶放置高度低于最底层栽培槽，保证回液能够顺畅汇入，桶口预留加注与观察位置，便于配液、补液以及液位检查。泵体与管路的连接采用快接或卡箍形式，日常清理时可快速断开。整体结构没有复杂的传动部件，运动件仅为循环泵，故障率低、维护点集中。框架杆件外表面做防腐处理，适应高湿度栽培环境，避免长期接触营养液雾气而生锈。布局上各层操作面均朝向架体外侧敞开，人员站在装置两侧即可完成定植、采收、观察根系和清理槽体等作业，通道宽度满足单人侧身操作与小型工具取放。通过这种阶梯立体、重力回流、底部储液集成的设计，装置在种植密度、光照均匀性、操作便利性与维护成本之间取得了平衡，为无土栽培设备的结构选型与三维建模提供了清晰的参考。
