智能迷你温室水培种植装置

　　这套装置面向家庭阳台、室内种植角、教学实验以及小型都市农场场景，把无土栽培所需的光照、供液、通风、栽培和电气控制整合在一个紧凑的多层架体内。整体以金属置物架作为承载骨架，外层包覆网格状透明保温膜，形成相对封闭的小气候空间；架体顶部悬挂补光灯具，中层布置营养液管路与检测执行元件，下层放置储液箱和控制电路，结构分区清晰，便于后期维护与功能扩展。

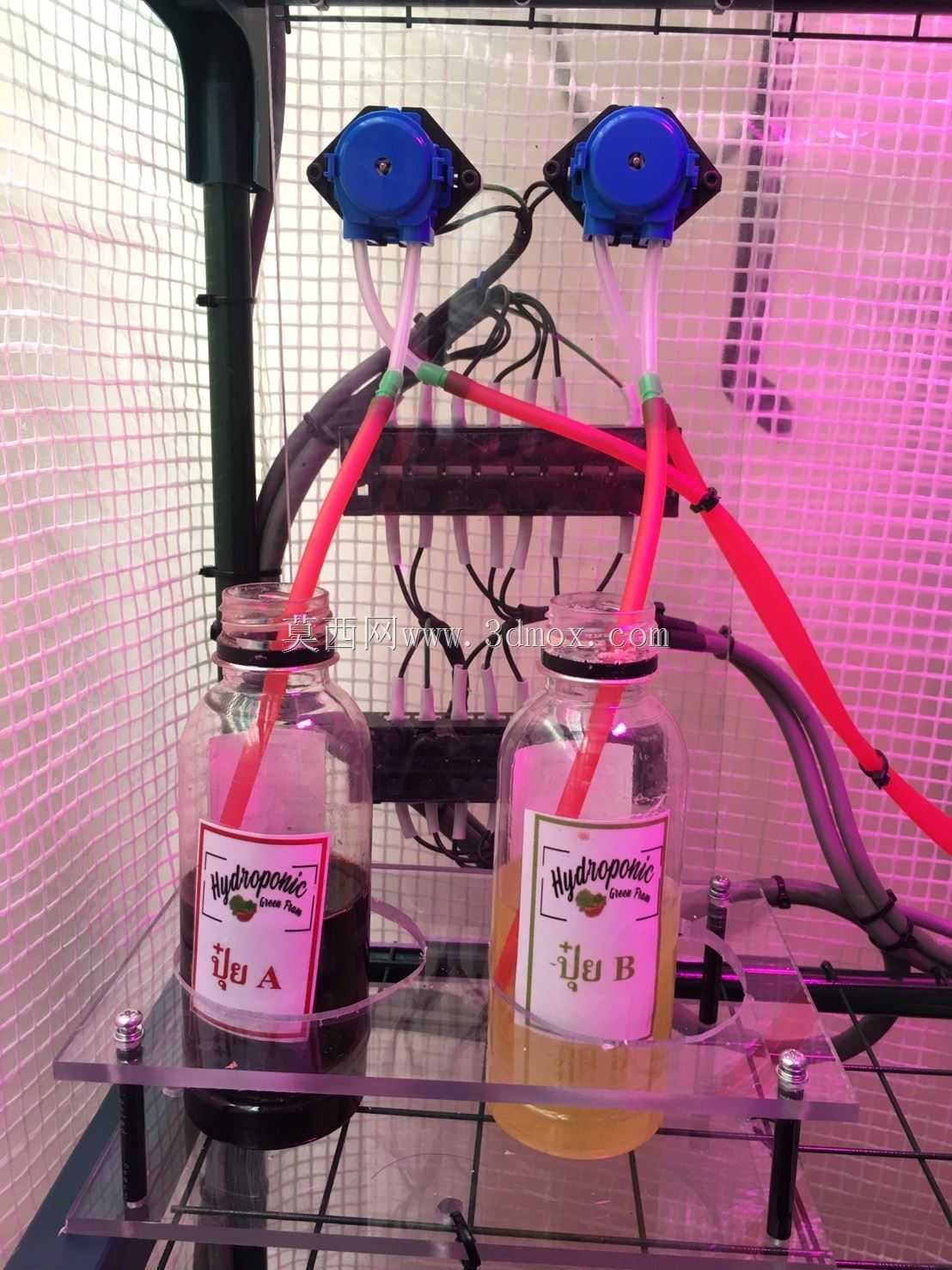

　　从实际用途看，设备主要用于叶菜、幼苗及小型水培作物的连续培育。栽培区采用浅液流或静置水培相结合的布置思路，植株定植在带孔盖板的栽培箱上，根系直接伸入营养液中。储液箱位于架体下部，通过管路、泵体和回流路径完成营养液输送，避免人工频繁浇水。供液回路中布置了泵、阀、软管和接线端子，走线沿架体杆件固定，既减少管路悬空晃动，也让检修时能够快速分辨液路与电路。

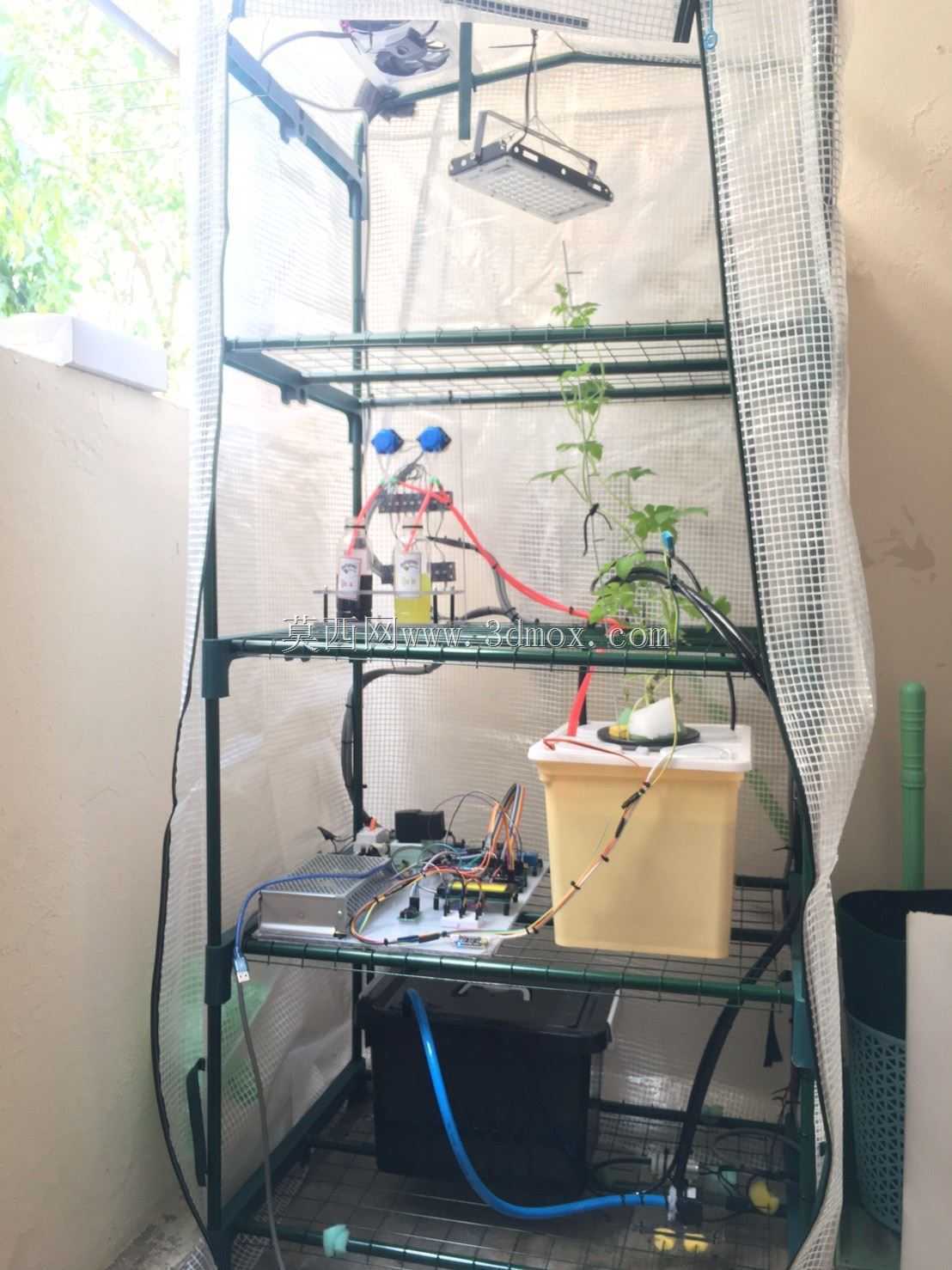

　　光照系统是装置的重要组成部分。顶部灯具通过吊杆或挂钩安装在栽培层上方，安装高度可根据作物株高调整，以控制光照距离和照射范围。灯具下方对应主要栽培面，保证叶片在生长期获得较均匀的光照。温室围护膜采用透光网格材料，既能减弱外界气流对内部温湿度的扰动，也能在一定程度上阻挡液体飞溅；侧面预留开口，便于观察作物状态、取放栽培箱以及维护管路。

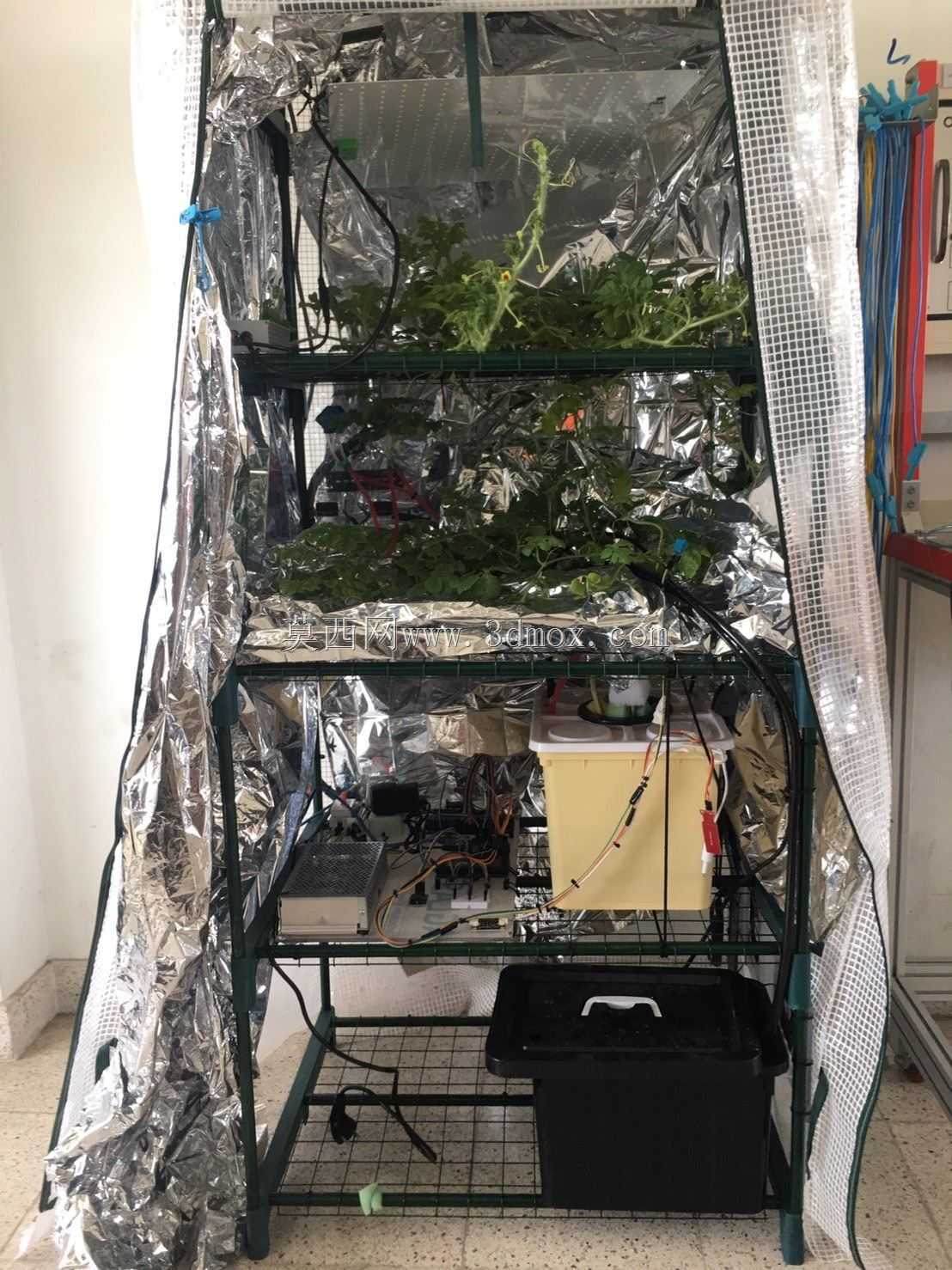

　　结构设计上，多层货架承担竖向承载和横向支撑作用。层板位置根据设备重量分布安排：较重的储液箱、电源和控制板集中在低层，降低整机重心；栽培箱位于中层，方便观察根系和采收；补光灯位于顶层，充分利用上部空间。架体杆件之间形成天然的走线和走管通道，软管通过扎带或卡扣固定，电缆与液路尽量分开布置，降低凝露、渗漏对电气元件的影响。

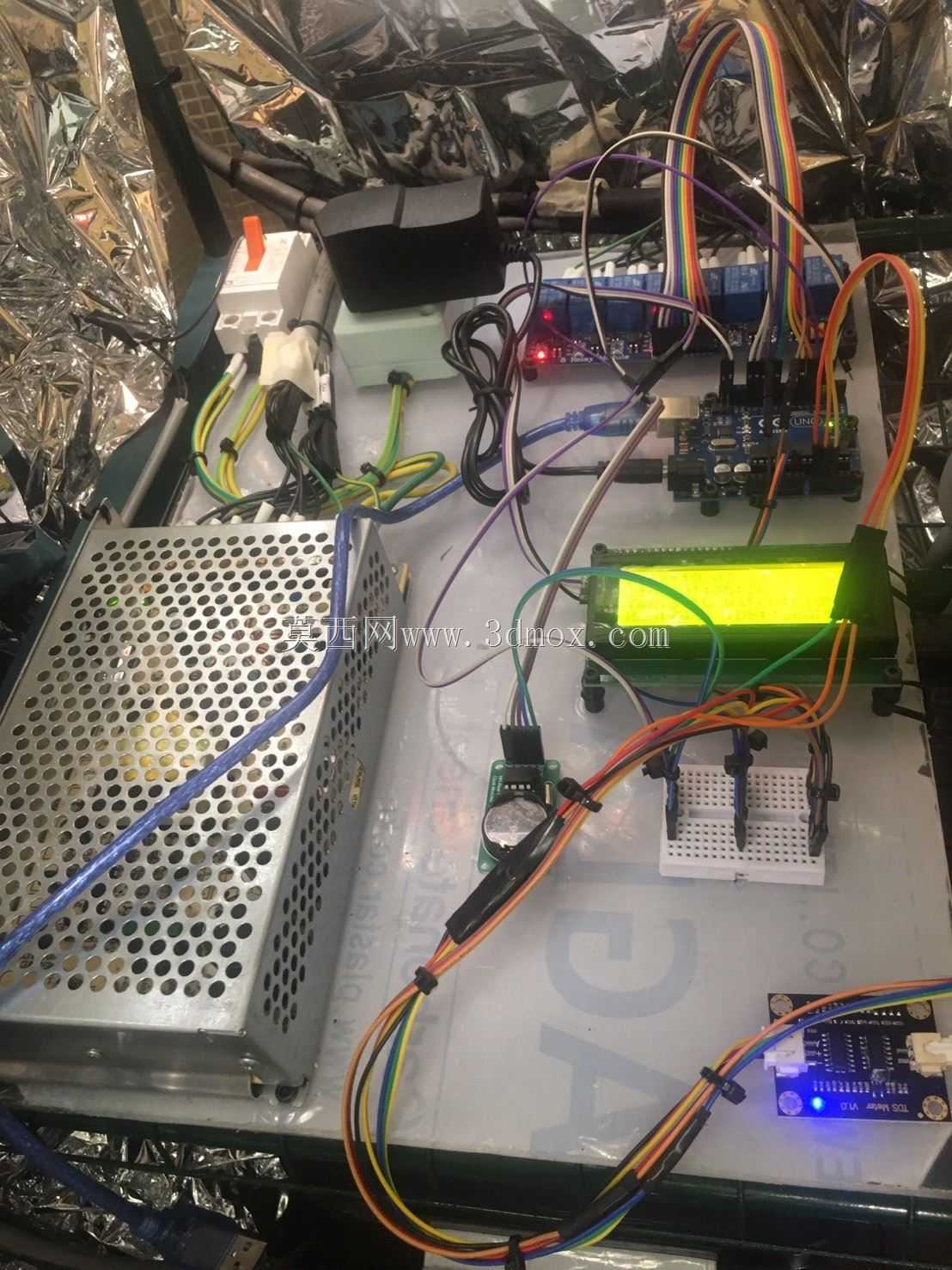

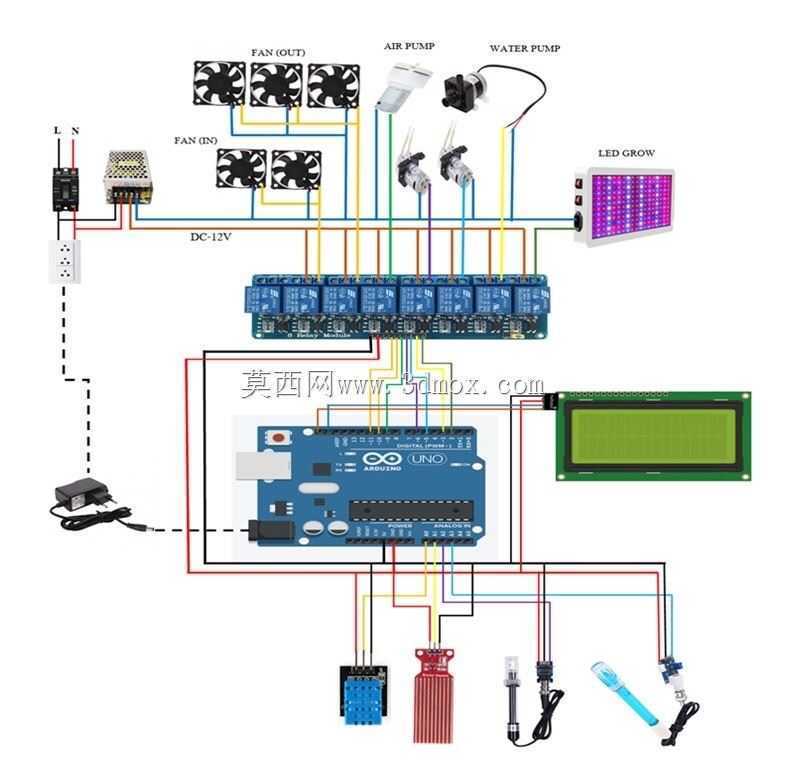

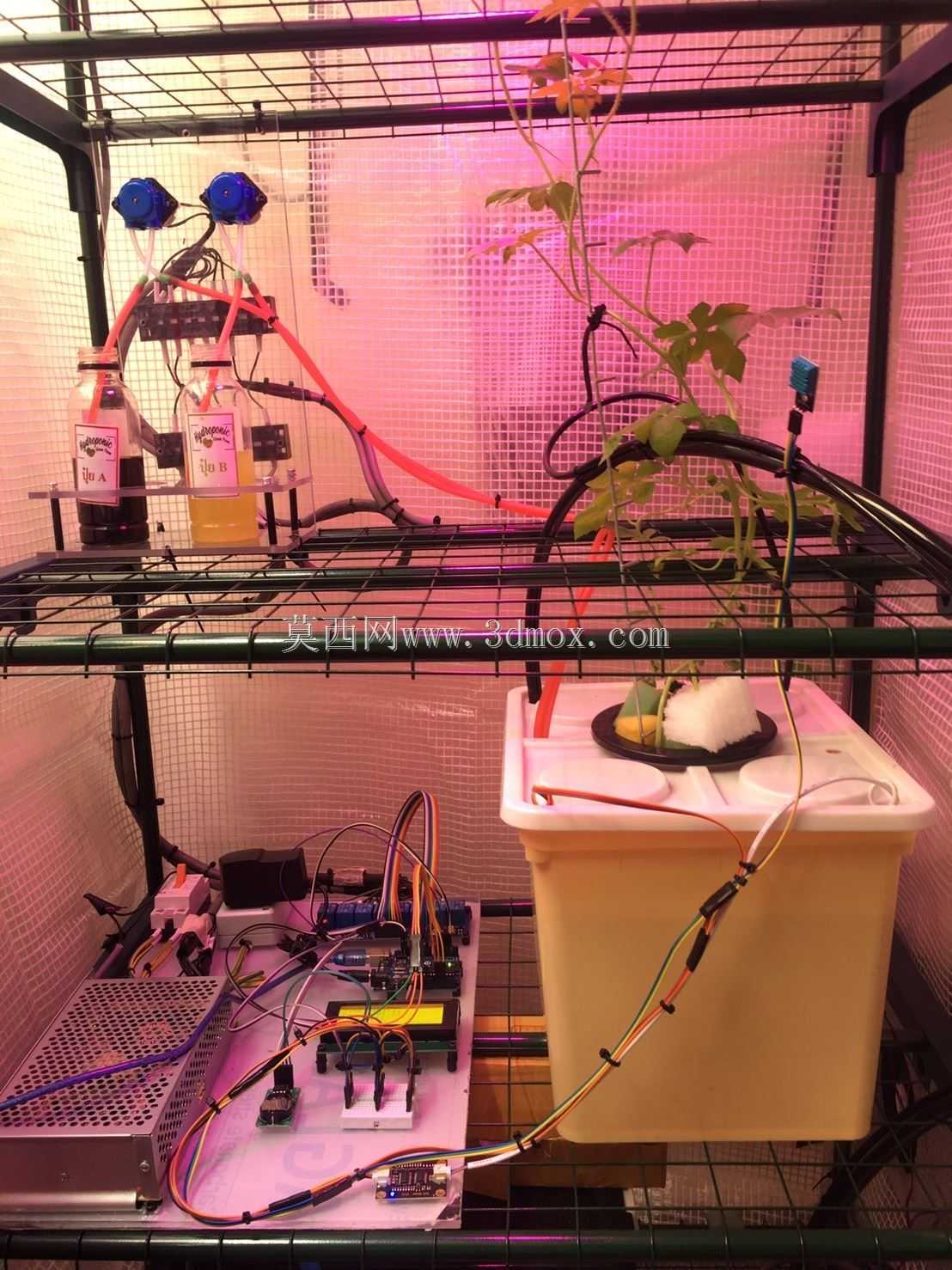

　　控制部分集中在下层托盘区域，可见电路板、接线、继电器类元件及供电模块。该区域承担泵体启停、灯光供电、传感器信号采集等功能，适合在三维建模时按电气模块分区处理：电源模块、控制板、执行元件和接线端子分别建立独立子装配，再通过线束连接。对于结构工程师而言，这类小型设备的难点不在单一零件强度，而在于潮湿环境下的布局合理性——电控区需要与营养液飞溅区保持距离，储液箱更换时不能拉扯电缆，泵体运转产生的振动也应通过软垫或固定卡扣减弱。

　　外形边界方面，装置以立式多层架为主体，深度方向需容纳栽培箱、储液箱和后侧管路，宽度方向由货架立杆和层板决定，高度方向则包含顶部灯具、围护膜和底部箱体。建模时应重点控制几个干涉区域：一是灯具与作物最高生长空间之间的距离，二是中层栽培箱抽拉时与横向支撑杆的间隙，三是下层储液箱进出时与泵管、电缆的相对位置，四是围护膜包覆后拉链或开口处与架体棱角的关系。

　　液路设计遵循可排液、可检修、可更换的原则。储液箱容积需满足栽培箱在一定周期内的循环需求，泵出口通过软管连接到栽培区，回液路径保持顺坡，避免管路局部存液。管路接头处应预留拆装空间，尤其是泵接口、阀件和箱壁穿孔位置，三维布置时不能只追求外观整齐而忽略手操作空间。栽培箱盖板开孔位置决定植株间距，孔位既要保证叶片有足够展开空间，也要让定植篮稳定支撑。

　　围护结构并非完全密封，而是以保温、保湿和防飞溅为主要目标。网格膜在边角处与架体贴合，顶部和侧面形成软质边界，适合小型室内环境使用。若用于教学展示，透明围护还能让观察者直接看到补光灯、管路、泵体和作物根系的协同关系；若用于家庭种植，则可通过打开侧膜进行通风和采收。

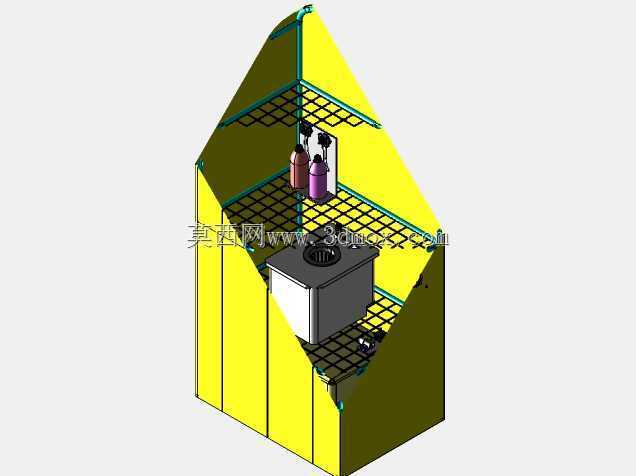

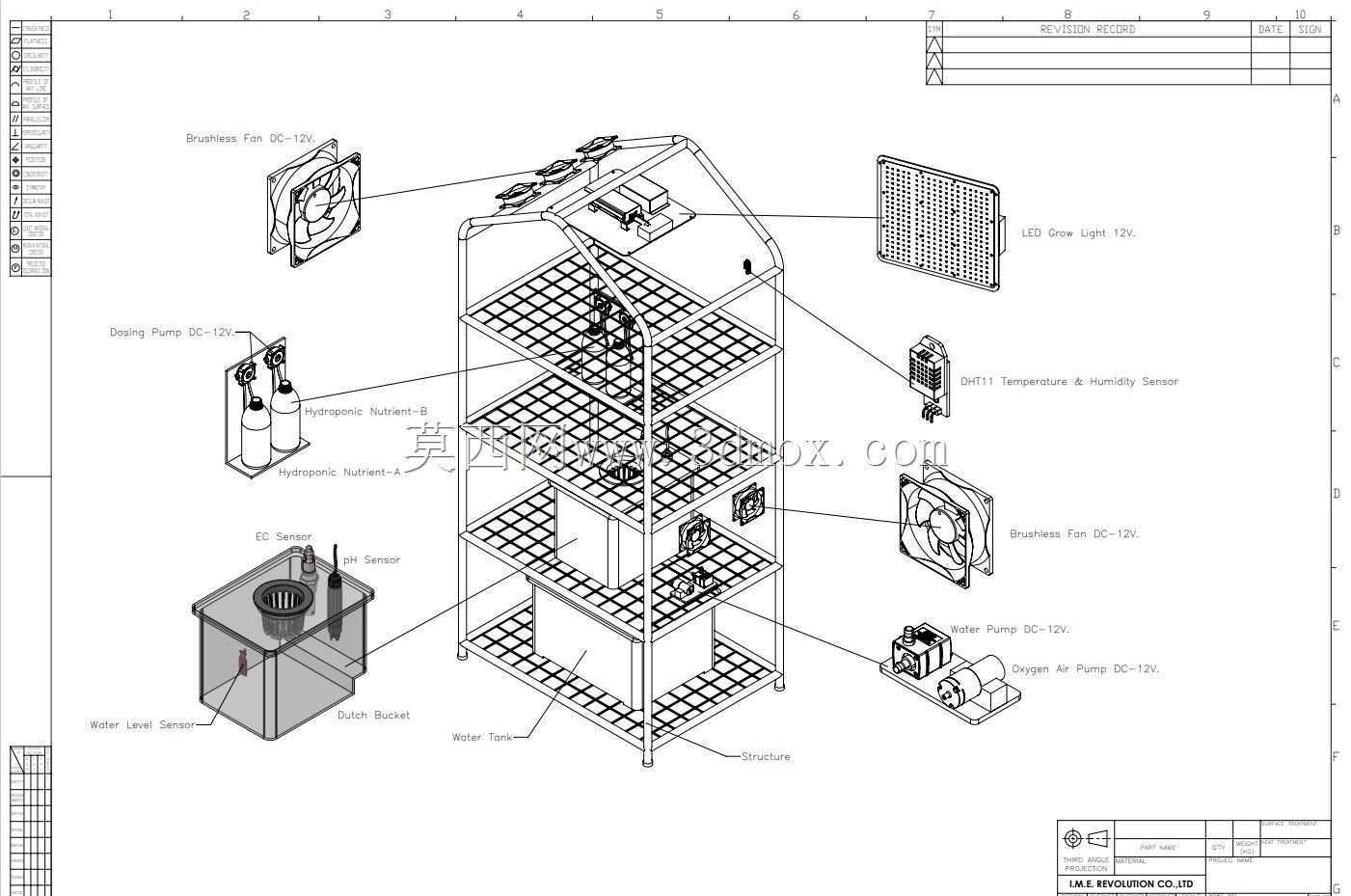

　　在三维建模过程中，可将整机划分为货架骨架、温室围护、补光灯具、栽培箱体、营养液回路、电控组件六个子装配。货架采用标准杆件和接头表达，层板以简化钣金或网格板形式呈现；灯具重点表现灯板、外壳、吊件和电源线；栽培箱需保留箱体、盖板、定植孔和连接口；储液箱与泵体之间的软管应使用合理折弯半径，避免出现不符合装配常识的强行拉伸。线束部分可按走向建立曲线路径，端子和模块位置保持可识别即可。

　　设备运行时，灯光为作物提供光合作用所需照度，营养液循环为根系输送水分和养分，围护膜维持局部温湿度稳定，电控系统则按设定逻辑管理供液与照明。多层布置让单位占地面积上的种植量明显提高，而模块化箱体又方便清洗、换茬和扩容。整体结构没有复杂机械传动，更多体现的是农业种植需求、管路布局、电气安全和空间利用之间的平衡，适合作为小型智能水培系统、温室种植设备及都市农业装置的结构设计参考。
