移动式木屑抽吸离心风机结构

项目分类:除尘设备 发布时间:2024-09-15 ID:772788
  • 移动式木屑抽吸离心风机结构

  该设备属于木工车间、家具厂、板材加工线及木屑集中收集系统中常用的移动式抽吸风机,主要用于将锯切、铣削、刨削、砂光等工序产生的木屑、木粉、碎料和含尘空气从作业点抽走,并通过管道或集料装置送入后续除尘、分离或储料环节。与固定安装的大型中央除尘系统相比,这类带机架和脚轮的风机更适合工位频繁调整、小型车间多点作业以及临时除尘需求,能够在设备布局变化时快速移动到吸尘口附近,减少长距离风管带来的阻力损失。

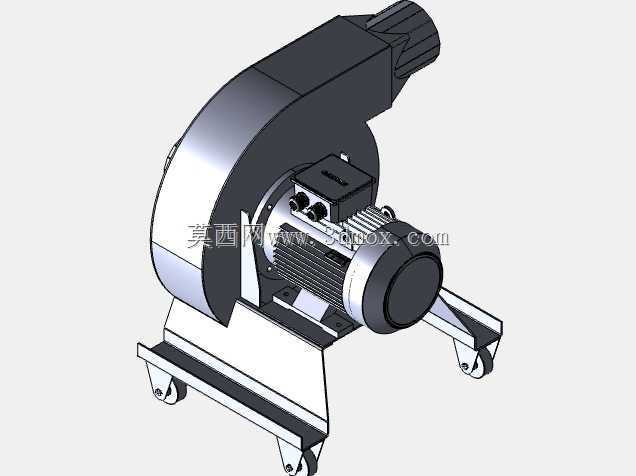

  从结构上看,模型采用离心式风机本体与电动机直联或近联布置的方案。蜗壳呈典型的渐开线外形,气流由轴向或侧向进入叶轮后,在高速旋转叶片作用下获得动能,再沿蜗壳通道向出风口汇集。出风口位于蜗壳切线方向,接口形态适合对接矩形或圆形风管,能够将含木屑气流以较高压力排出。该类风机在处理轻质、松散、纤维状物料时,需要兼顾风量与压头:风量决定抽吸覆盖面和管道输送速度,压头则影响克服滤网、弯头、管道长度及集料器阻力的能力。模型中风机参数标注对应每小时11000立方米的处理量级,适合中小型木工设备单工位或多工位合并抽吸。

  电动机位于蜗壳侧方,通过支架与风机壳体连接,外壳散热筋、接线盒和端盖均有明确建模。实际选型时,电机功率需要根据叶轮直径、转速、系统风量、风压和物料浓度综合校核;若输送物料中含有较长刨花或纤维,应避免叶轮与壳体间隙过小,防止缠绕、卡滞和积料。风机底座采用焊接或折弯机架形式,下部设置脚轮,便于整机推移;机架支腿向外展开,使设备在运行振动条件下保持稳定。脚轮位置和支撑跨度是安装边界中的重点,设计时既要保证转弯和移位灵活,也要避免电机侧偏重导致整机倾翻。

  三维建模过程中,蜗壳曲面是造型核心。蜗壳宽度、出口高度、侧板曲率和叶轮腔室需要保持连续过渡,若曲面转折生硬,不仅影响外观,也会暗示内部流道存在突变。工程设计时通常先确定叶轮外径、进风口直径、出风口截面和蜗舌位置,再沿周向按流量扩散规律建立蜗壳型线。叶轮部分虽然在外观模型中不完全展开,但应保留叶片旋转空间、轮毂连接关系和检修拆装逻辑。电机与风机之间的连接座需要考虑同轴度、螺栓紧固、皮带或直联传动方式,以及后期维护时电机拆卸空间。

  现场布置时,设备四周应留出电机散热、接线、检修和移动通道。进风侧不宜直接紧贴墙面或料堆,出风侧连接管道后应设置可靠支撑,避免整机承受管道重量。对于木屑输送工况,风管水平段应保持足够输送风速,减少木屑沉降;弯头宜采用大半径结构,管道低点可设置清灰口。若后端连接袋式除尘器或旋风分离器,风机位置可根据系统阻力布置在除尘设备前侧或后侧,但需注意叶轮通过含尘气流时的磨损与粘附问题。

  该模型对结构设计人员的价值在于完整呈现了风机蜗壳、电机、机架、脚轮、出风口和支撑件之间的空间关系,可用于木工除尘方案布置、设备外形校核、移动小车结构参考以及抽吸系统三维布局。建模时对钣金壳体厚度、电机外形、紧固件位置和机架杆件关系进行了表达,能够帮助设计者在方案阶段检查干涉、评估占地轮廓,并进一步深化为焊接件、机加工件和选型采购清单。
