方形螺柱安装式LED工作照明灯

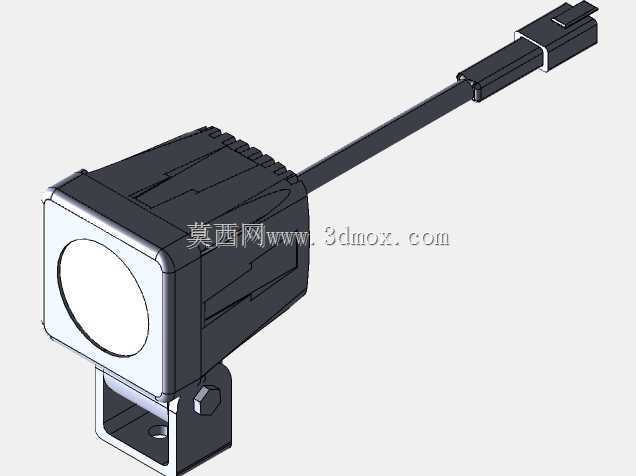

　　该款紧凑型LED照明灯具的三维结构，围绕工业现场受限安装空间与多工况照明需求展开设计，灯体主体采用近似方形的紧凑壳体构型，正面为圆形出光面，整体轮廓尺寸控制在2英寸见方，纵深方向约2.5英寸，在保证内部光源与散热结构排布空间的前提下，尽可能压缩了设备占用的安装体积，适配设备侧壁、机械臂工位、车辆舱体等安装余量狭小的场景。

　　从安装边界来看，灯具底部集成一体式螺柱安装支架，支架预留对应锁紧孔位，可通过标准紧固件直接固定在设备面板、机架立面或者车体预留安装位上，侧装支架的结构形式允许使用者根据现场照射角度需求调整灯体俯仰朝向，不需要额外定制复杂转接工装，单灯安装点位的开孔与避让空间要求很低，多台灯具并排布设时也不会出现相邻结构干涉的问题。灯具尾部引出一体化供电连接线，端部预制快插接头，线束走向可沿设备线槽布设，接头对位后即可完成电气连接，现场布线作业效率远高于传统接线端子式灯具。

　　功能特性层面，该灯具适配9V至48V的宽范围直流供电区间，可直接接入12V、24V、36V等常见工业车载与设备直流供电系统，不需要额外搭配电压转换模块，供电适配性覆盖绝大多数移动作业设备与工业现场低压供电回路。光源部分采用高功率LED发光单元，额定工况下可输出900流明的照明亮度，12V供电回路中工作电流约0.8A，功耗控制在10W级别，在同等照明亮度下能耗远低于传统卤素工作灯，长期运行的线路负载压力更小。光学配置上提供两种出光角度可选，聚光版本可形成约225米照射距离、45度扩散角的集中光束，适合远距离点位巡查、设备对位照明场景；泛光版本配置35度光束扩散结构，可在灯具附近更大区域形成均匀照度，适合工位周边近距离作业照明。

　　结构设计上，灯壳采用挤压铝成型工艺，铝合金壳体本身兼具结构支撑与散热翅片的作用，LED工作产生的热量可直接通过壳体快速向外散发，不需要额外加装独立散热风扇，既减少了活动故障点，也避免了风扇积尘带来的散热衰减问题。整灯防护等级可满足3米水深短时浸泡的密封要求，壳体接缝、出线位置均做密封处理，可阻挡粉尘侵入与高压水流冲刷，在户外工地、矿山作业面、船舶甲板、加工车间飞溅切削液的工况下都能稳定工作，抗振动冲击能力也适配越野车辆、工程机械行驶过程中的持续颠簸工况。

　　实际应用场景覆盖多个工业领域：在工程机械与特种车辆上，可作为车载作业辅助灯，安装在车辆前部、侧方或者机械臂上，为夜间野外施工、设备检修提供局部照明；在工业制造车间内，可固定在加工设备内部、自动化生产线工位旁，为操作人员观察加工状态、设备维护提供近距离照明；在安防与执法装备领域，可集成在巡检设备、移动监控平台上，作为夜间现场勘查的补光光源；在船舶与海事作业场景中，其耐水密封特性可适配甲板潮湿、盐雾环境，作为舱外作业照明使用；机器视觉检测工位中，也可作为稳定的辅助照明光源，为图像采集提供均匀恒定的照度输出。

　　建模过程中需要重点还原的结构细节包括：灯体外壳的散热棱边造型、正面透光镜的圆形嵌装结构、底部支架的铰接锁紧结构、尾部线束的走向与快插接头的卡扣特征，所有安装孔位的相对位置、灯体与支架的转动配合间隙都需要按照实际装配关系还原，保证后续做设备整体装配校核时，可直接验证灯具安装后与周边零部件的干涉情况，也能提前模拟线束弯折半径是否满足布线规范，为照明系统选型与整机布局设计提供可靠的三维结构依据。
