农用拖拉机牵引式卧式圆盘耙整地装置

　　这套卧式圆盘耙属于拖拉机后悬挂配套的田间整地作业机具，主要用于旱田耕地后的碎土、平茬、混拌秸秆残茬以及浅耕灭茬作业。在东北、华北的一年一熟或两年三熟种植区，玉米、高粱收获后地表留茬较高，犁耕后的土块偏大，直接播种会影响种子着床与出苗整齐度，圆盘耙依靠多组凹面圆盘片的滚动切削，可将板结土垡切开、破碎并把表层秸秆残茬翻埋混入浅层土壤，为后续旋耕或播种准备平整细碎的种床。

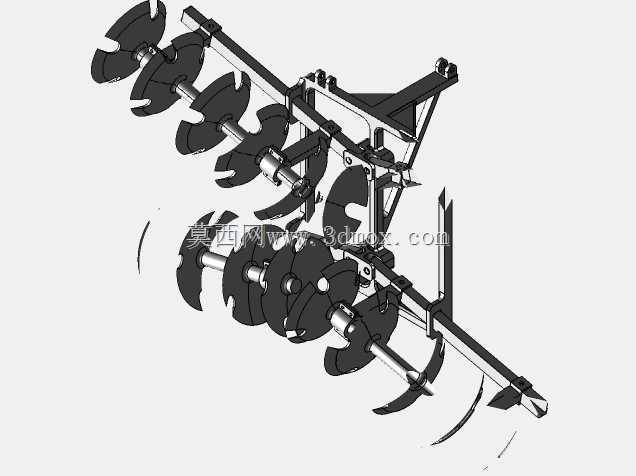

　　整机采用前后两列耙组对称偏置布置的结构形式，前列耙片与后列耙片的凹面朝向相反，作业时每片圆盘以一定偏角切入土壤，机组前进过程中圆盘既随整机平动又绕自身轴转动，刃口像无数把小弯刀连续切开土块、切断作物残根，凹面的曲面造型会把切下的土块向侧上方抛起，土块撞击耙片与相邻部件后自然碎裂，同时完成土肥混合、地表整平。相比传统钉齿耙，圆盘耙在黏重土壤、多石砾地块以及留茬地的通过性更好，圆盘刃口遇到石块可顺势抬升越过，不易像刚性齿那样出现弯折断裂。

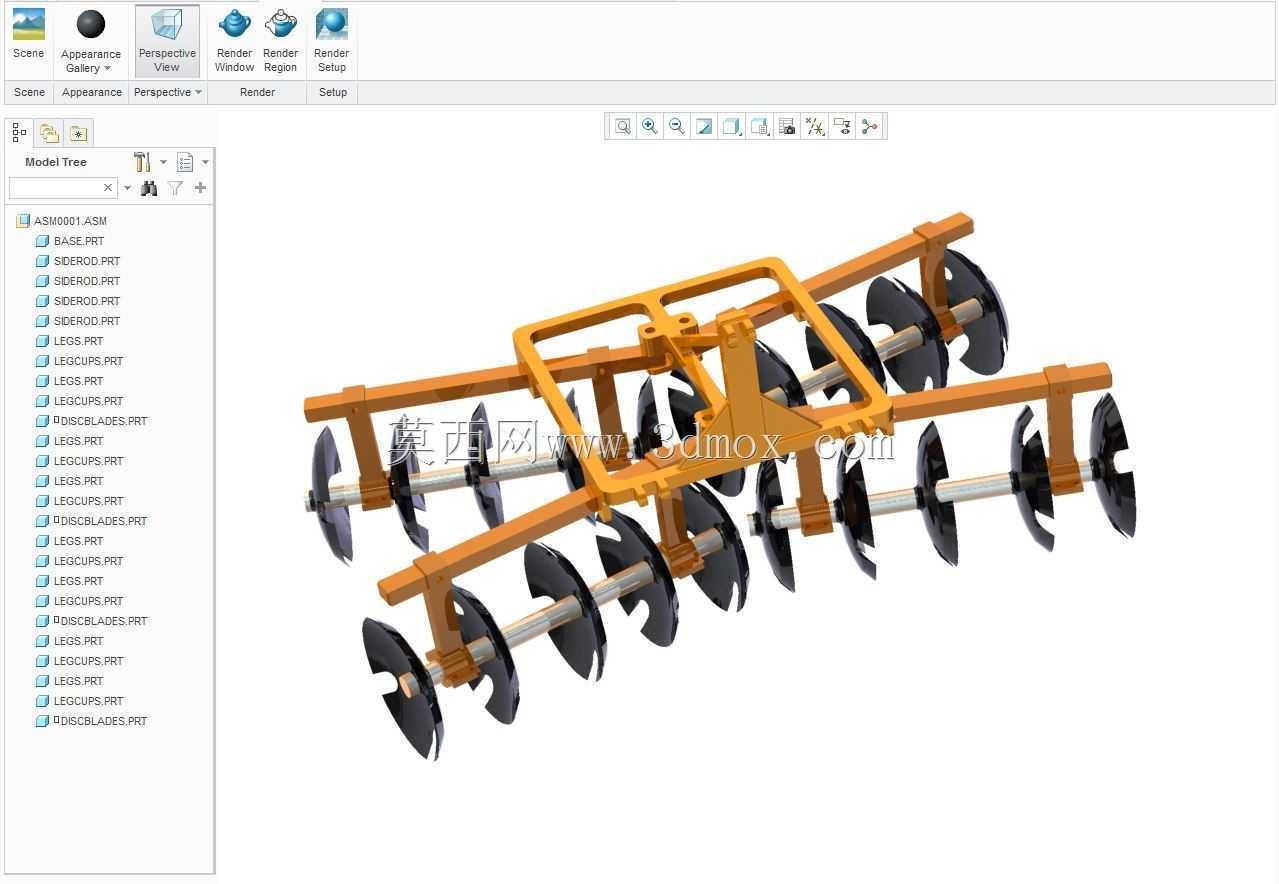

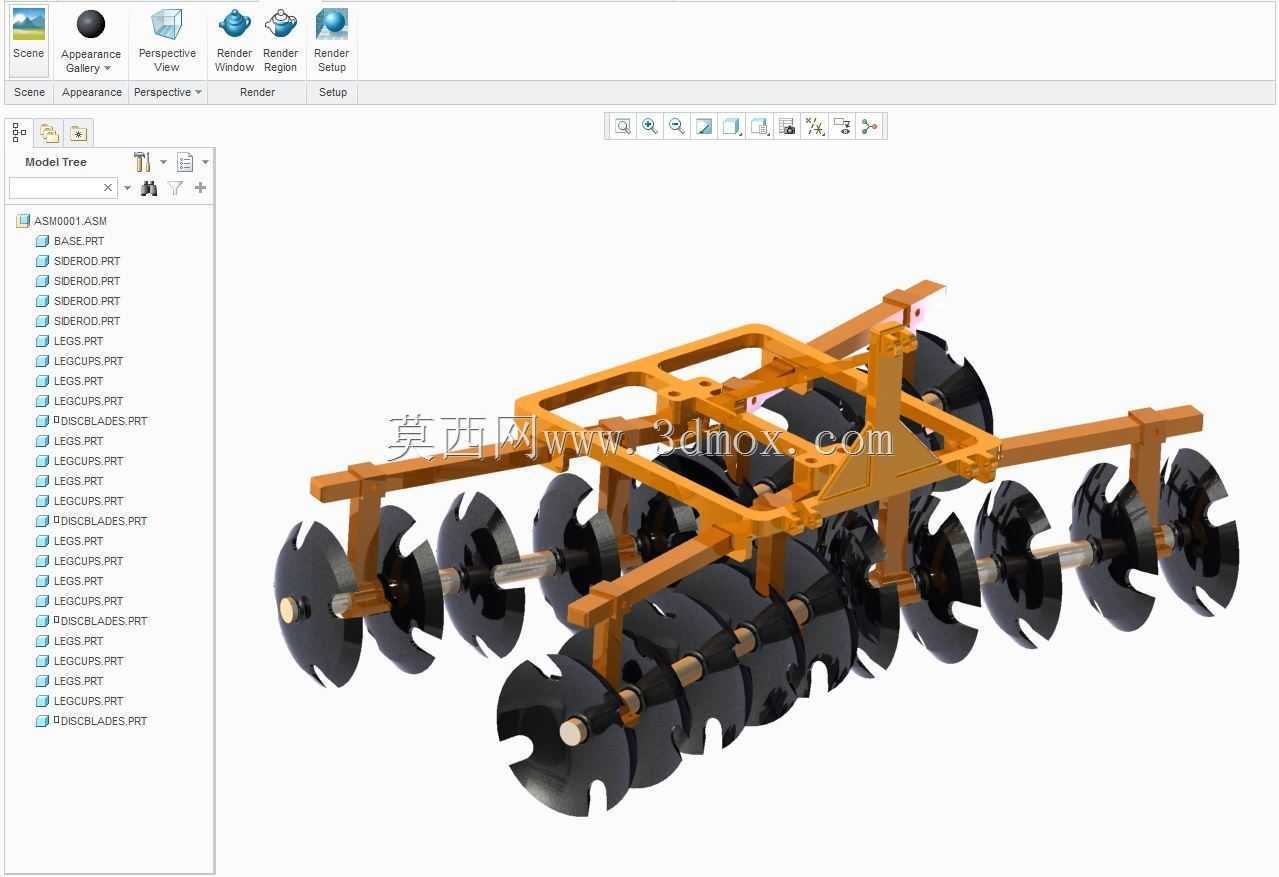

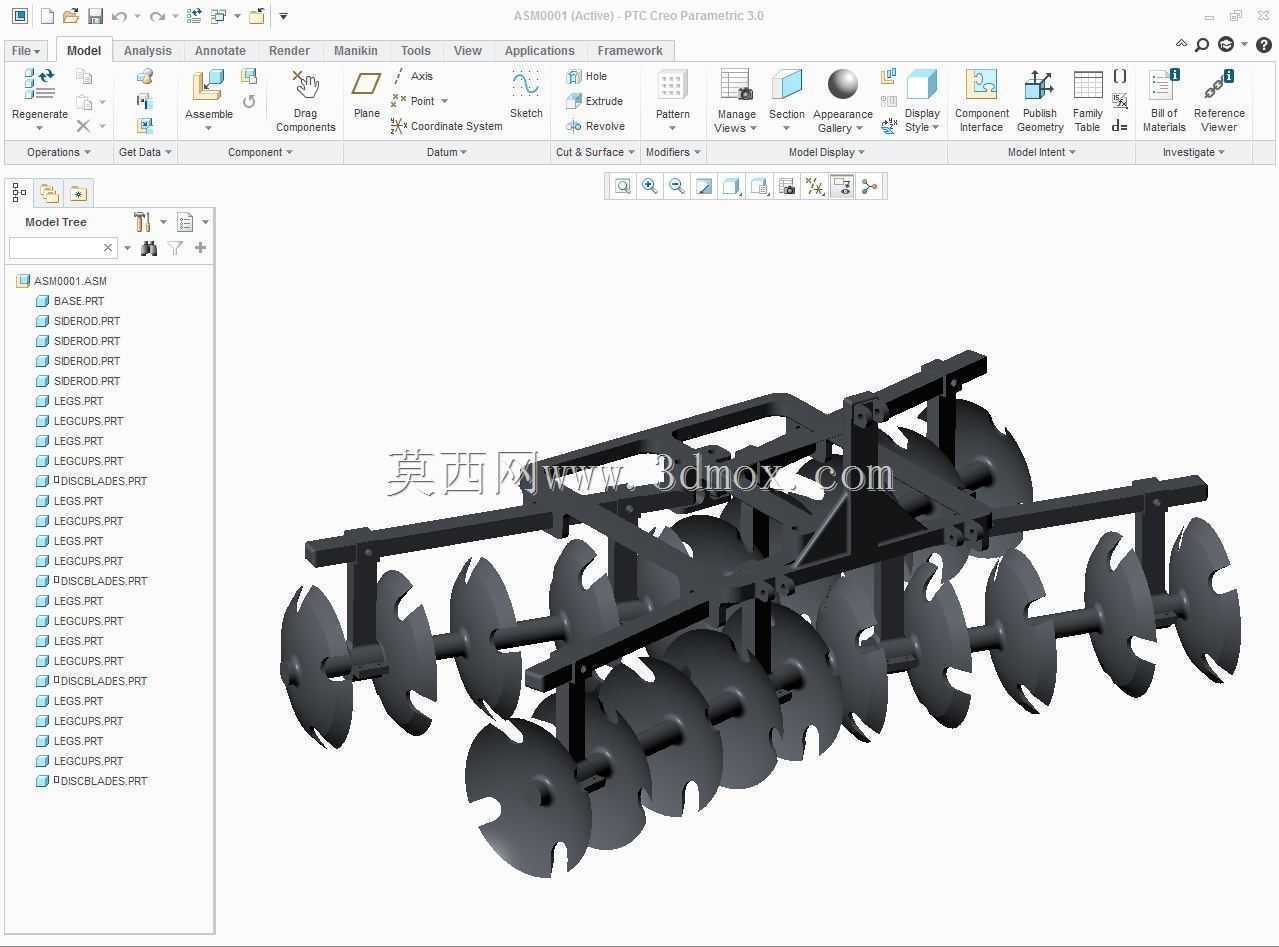

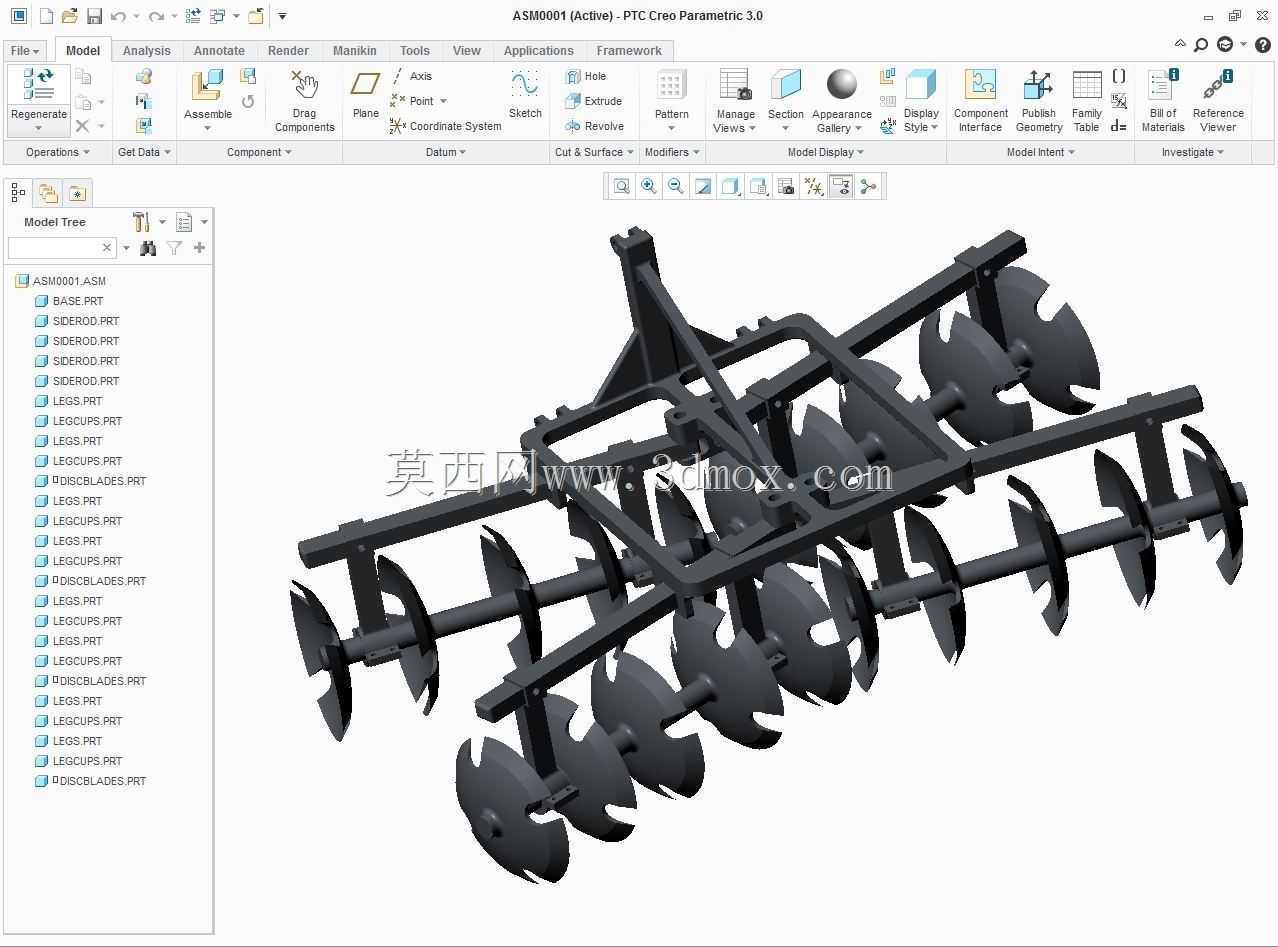

　　建模过程中重点还原了耙组的核心装配关系：每根方轴上按等间距串装多片锰钢耙片，耙片中心通过方孔与方轴周向固定，两端用轴承座总成悬挂在耙架横梁上，轴承座内置密封轴承，可承受田间作业时的径向冲击与粉尘侵入，外侧预留注油嘴位置便于日常保养加注润滑脂。耙架主体采用矩形钢管与槽钢焊接成框架结构，前部设置三点悬挂连接架，上悬挂点为可调节长度的吊杆，下两个悬挂销点对应拖拉机后悬挂下拉杆，通过调整上拉杆长度可以改变整机纵向倾角，进而控制耙片入土深度，正常作业深度控制在8至12厘米，浅耕灭茬时可调整至5厘米左右。

　　横向布局上，两列耙组的耙片在横向位置相互错开，前列耙片走过的切削带恰好由后列耙片补切，避免出现漏耙的生土条带，整机作业幅宽可覆盖50至80马力轮式拖拉机的配套范围，运输状态下通过悬挂提升将整机抬离地面，田间转移时道路通过宽度不超出拖拉机后轮外缘，满足乡村道路通行要求。耙片间距按20至25厘米设置，既保证碎土覆盖率，又避免间隙过小造成湿土堵塞。

　　框架上还预留了配重箱安装位，在黏重硬地层作业时可加装配重块增加下压力，保证耙片入土深度稳定；刮泥板安装在每片圆盘凹面侧上方，固定于横梁支架上，刀口与圆盘曲面保持微小间隙，作业时及时刮除粘附在盘面上的厚泥土，防止湿土缠绕造成耙组转动卡滞。各铰接点、销孔位置在三维中按实际配合尺寸建模，悬挂销直径、销孔中心距均参照标准拖拉机三点悬挂接口规范，保证虚拟装配后与主机挂接时无干涉。从结构校核角度，框架主梁按最大牵引阻力工况做了简化受力排布，悬挂点到耙组支撑梁的力传递路径直接，减少了不必要的悬臂弯矩，整机组装后横向对称，作业时拖拉机左右牵引阻力平衡，不易出现跑偏。
