汽车悬架用螺旋弹簧液压减震结构设计

　　日常做底盘结构匹配时最先碰到的就是减震单元的边界约束问题，这套带螺旋弹簧的筒式阻尼结构，核心作用是把路面传递上来的冲击动能通过液压油的节流损耗转化为热能耗散掉，避免车架和车身产生持续的余振，不管是乘用车辆的前后桥悬架，还是小型非道路作业机械的行走机构缓冲位，都能见到这类结构的应用。做结构设计的时候最先要敲定的是安装点的硬点坐标，上下两端的吊环铰接孔位必须和悬架摆臂、车身安装座的孔位同轴度公差控制在0.1mm以内，不然装车后会产生额外的侧向弯矩，时间长了会导致活塞杆偏磨、油封漏油。整个结构的核心阻尼来源是内部的活塞阀系，活塞杆带动活塞在工作筒内往复运动时，液压油通过活塞上的常通孔和卸载阀片在上下腔之间流动，

　　节流产生的阻尼力会根据活塞运动速度自动调整，低速段阻尼力平缓保证滤震舒适性，高速段阀片打开后阻尼力快速上升，避免悬架击穿。外围的螺旋弹簧承担了承载车身静载荷的作用，设计时要匹配弹簧的刚度曲线，弹簧的中径、线径、有效圈数都要和阻尼器的行程匹配，弹簧预压量要保证车辆在空载状态下弹簧不会出现松旷，满载极限压缩状态下弹簧圈之间不会发生并圈碰磨。结构的外形尺寸要严格卡在悬架跳动的包络空间内，工作筒的外径不能和周边的转向拉杆、制动管路产生运动干涉，活塞杆的伸出长度要满足悬架上跳极限时还有足够的插入余量，下跳极限时不会从工作筒里脱出。两端的连接结构采用橡胶衬套铰接，能过滤掉高频的小幅振动，避免金属硬连接产生的异响传递到车身。

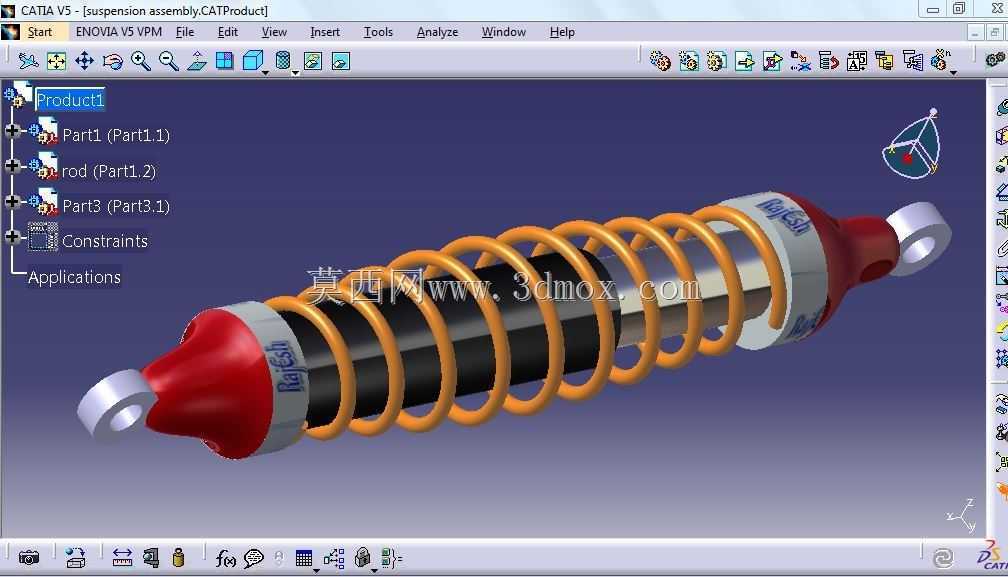

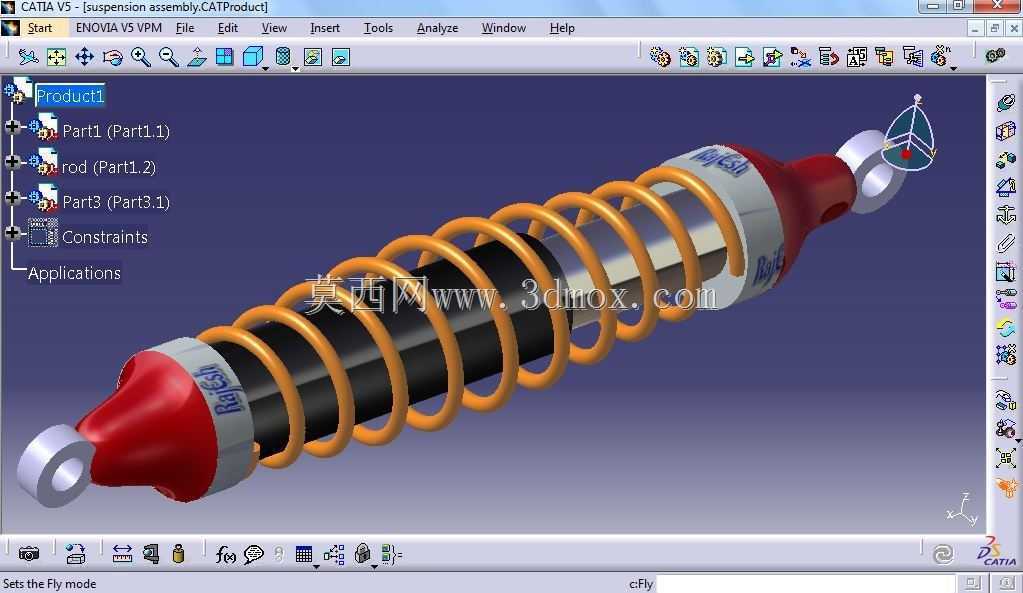

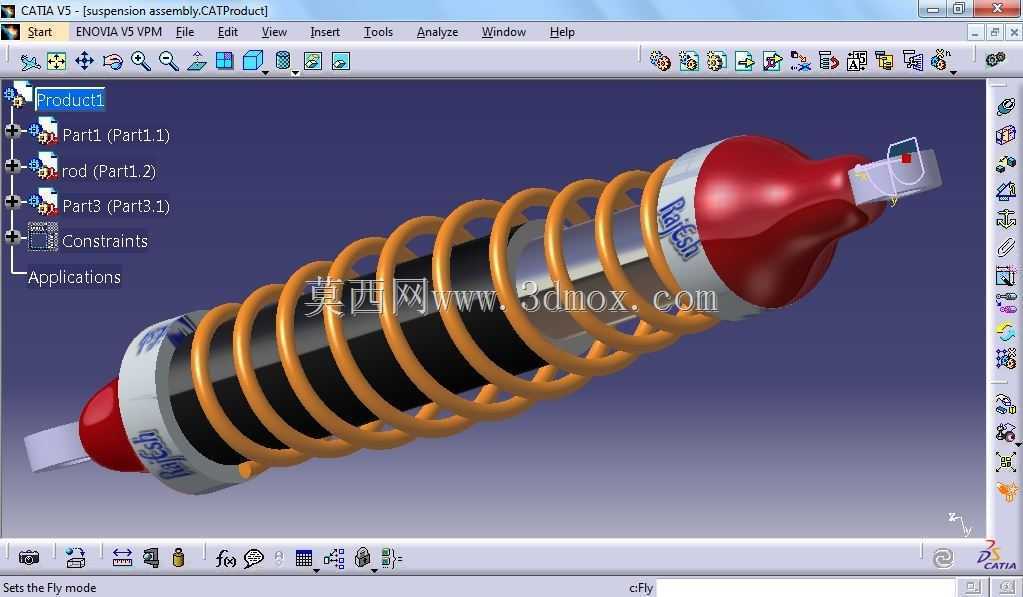

　　做三维建模的时候要把内部的活塞、阀片、油封、导向套都做全参数化关联，调整阻尼行程的时候所有关联零件的尺寸能同步更新，弹簧部分要做挠性装配处理，模拟不同压缩行程下的弹簧形态，检查运动过程中弹簧和阻尼筒外壁的间隙，最小间隙不能小于3mm，防止车辆行驶过程中弹簧蹭到筒壁产生异响。阻尼筒的外表面要做防尘处理，活塞杆外露部分配套橡胶防尘套，避免泥沙附着在活塞杆表面刮伤油封导致漏油，上下端的连接吊环要做强度校核，承受最大冲击载荷的时候应力不能超过材料的屈服极限，保证连接可靠性。这类减震结构的阻尼特性调校需要和整车的悬架偏频匹配，弹簧刚度和阻尼系数的匹配度直接影响车辆的行驶平顺性和操纵稳定性，建模时预留了阀片厚度、节流孔直径的参数调整接口，后续做性能调校时可以快速修改参数生成不同配置的结构方案，不用重新搭建整体装配关系。
