大马力拖拉机动力输出轴安全离合总成

　　这套离合结构主要面向40至60马力段农用拖拉机的后置动力输出场景，配套旋耕机、秸秆还田机、圆盘割草机、青贮收获机这类带冲击载荷的田间作业机具，核心作用是在动力输出轴与作业机具之间建立一道可打滑的扭矩缓冲屏障。田间作业时犁刀碰到深埋石块、机具突然卡滞或者传动链瞬间憋停的工况十分常见，传统刚性连接的PTO轴会把冲击载荷直接反向传递给变速箱副轴，轻则剪断传动销、打坏齿轮齿面，重则造成箱体开裂、传动轴扭断，这套滑动离合总成就是为切断这类过载冲击而设计的。

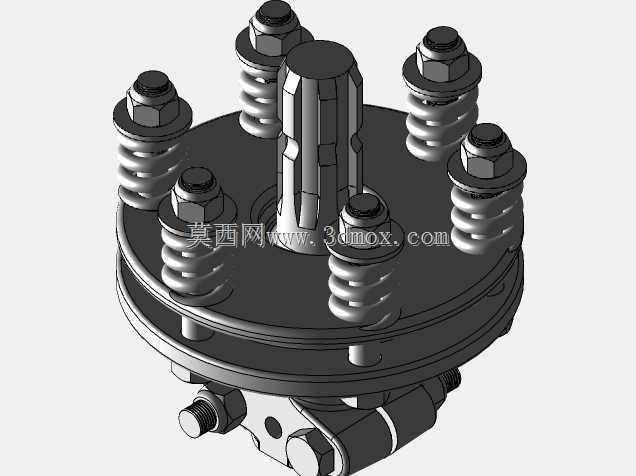

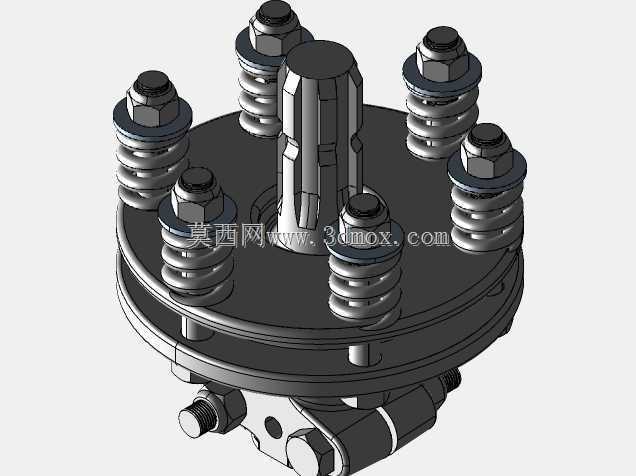

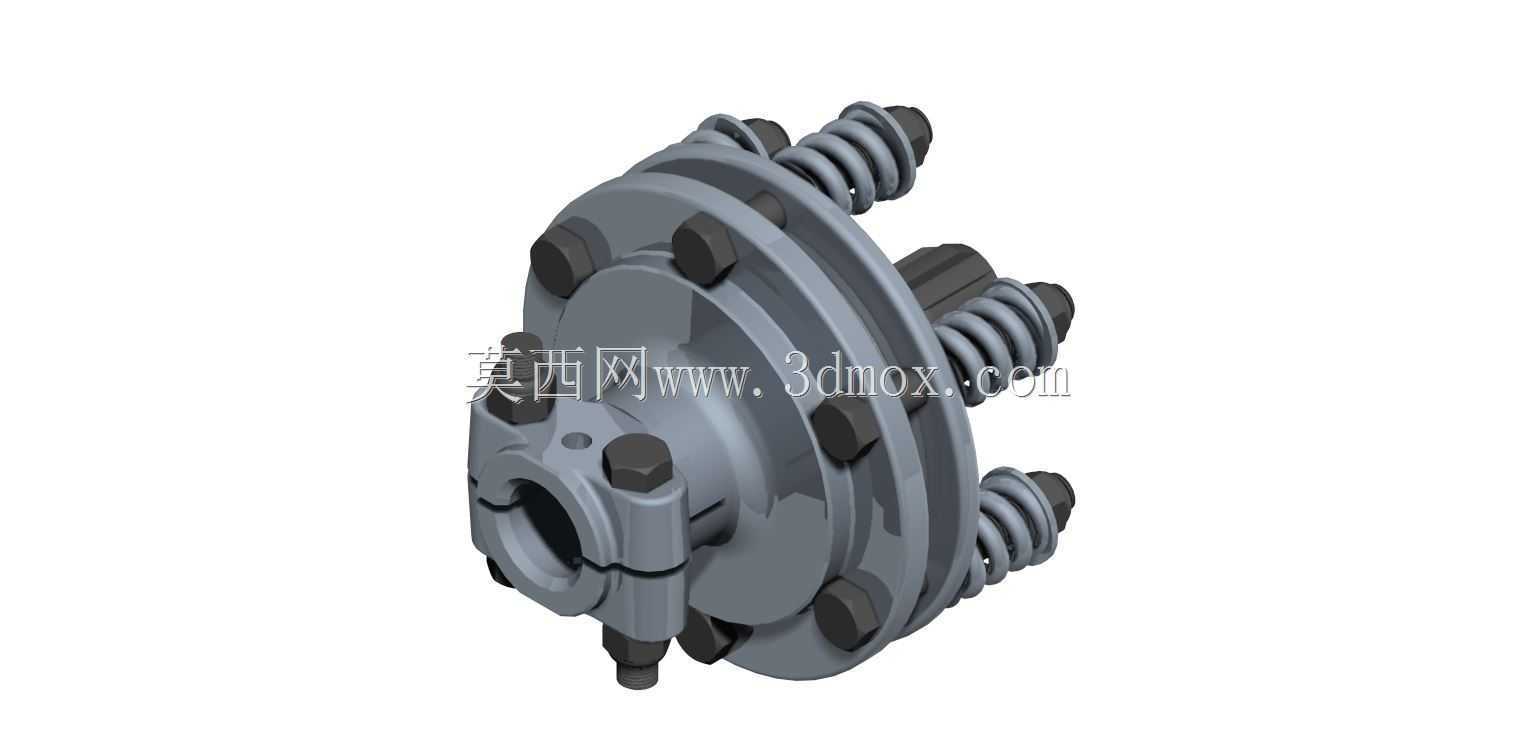

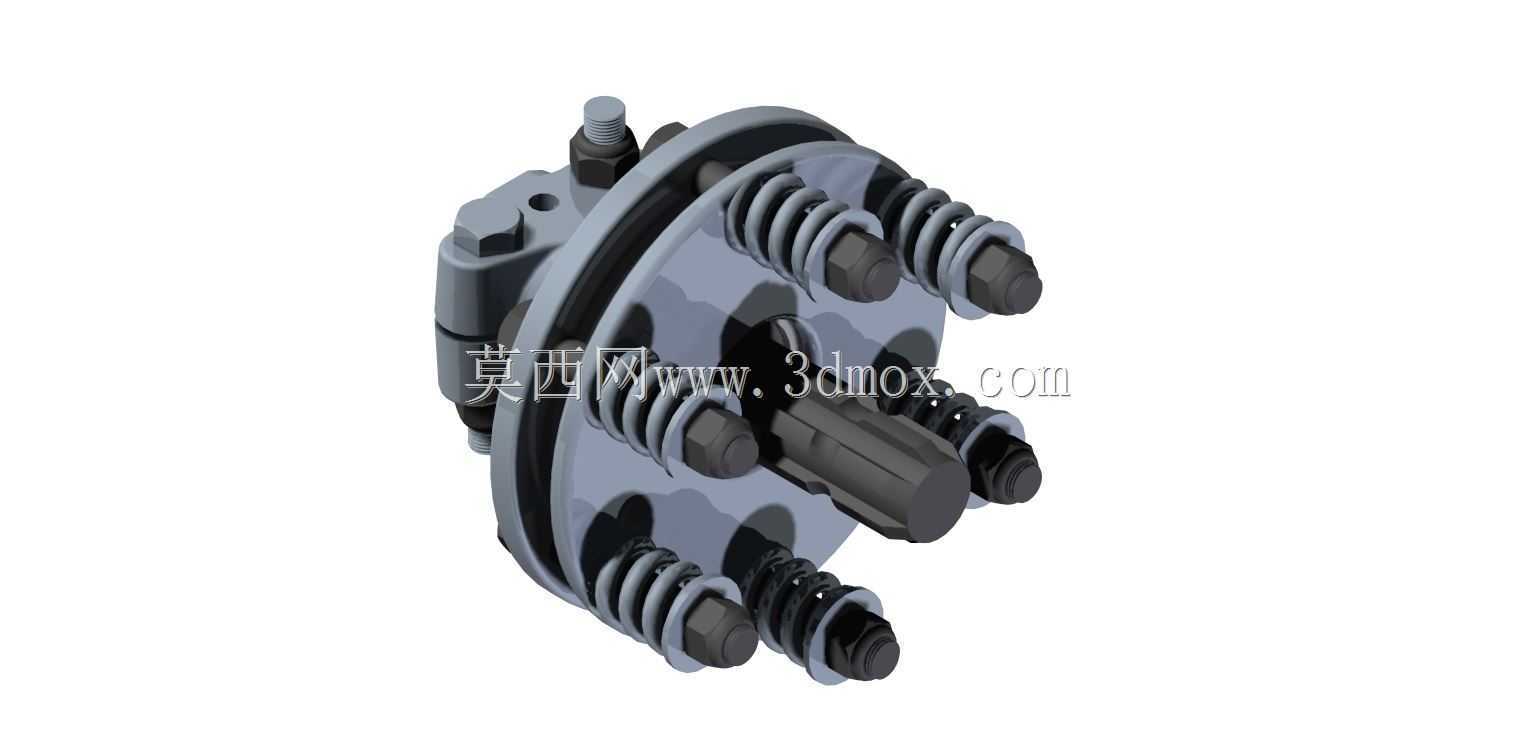

　　从结构布局来看，总成采用多组周向均布的圆柱螺旋压缩弹簧提供压紧力，弹簧沿离合器盘片圆周排布，每根弹簧都配有独立的导向螺柱与锁紧调节螺母，现场维护时可以通过改变螺母旋入深度调整弹簧预压缩量，进而标定离合器的打滑扭矩阈值。主动侧盘片通过花键套与拖拉机PTO输出轴对接，内孔采用标准六齿花键结构，适配该马力段拖拉机通用的540转/分动力输出接口，从动侧盘片则预留了与机具传动轴法兰对接的安装孔位，盘片之间夹装摩擦衬面，正常传动时弹簧压紧摩擦片，依靠摩擦力传递额定工作扭矩，当负载扭矩超过预设阈值时，主从动盘片之间发生相对滑动，把刚性冲击转化为摩擦打滑的热能，避免传动链硬过载。

　　设计阶段首先要匹配整机的动力输出特性，40到60马力段拖拉机PTO轴的额定输出扭矩大概在五百至七百牛米区间，离合器的打滑触发扭矩通常要设定为额定扭矩的1.2到1.5倍，既要保证正常深耕、重负荷收割时不会出现误打滑造成功率损失，又要确保卡滞瞬间能及时卸荷。弹簧的选型与排布是整个结构的核心，周向布置六到八组同规格弹簧可以让压紧力沿摩擦面均匀分布，避免局部比压过高造成摩擦片偏磨，导向螺柱除了承担弹簧的径向定位作用，还要限制盘片的最大分离行程，防止打滑过程中弹簧出现侧弯、脱出的问题。盘片本体选用高强度铸铁材质，摩擦衬面采用耐温耐磨的铜基粉末冶金材料，连续打滑工况下可以承受短时间的高温摩擦，不会快速烧蚀失效。

　　安装边界方面，整套总成采用圆盘式紧凑布局，轴向总厚度控制在适配PTO轴外露安装空间的范围内，径向最大轮廓尺寸要避让拖拉机后部的提升臂摆动轨迹，机具挂接、升降过程中不能和液压提升机构、悬挂拉杆发生运动干涉。输入端花键套的轴向定位尺寸要和PTO轴端的锁紧卡槽匹配，安装后用轴端挡圈锁死，防止作业过程中总成轴向窜动；输出端法兰的孔位间距、螺栓规格要和配套机具的传动轴法兰保持一致，不同厂家的机具可以通过更换转接法兰实现兼容。总成侧面预留的润滑注油点对应内部的轴承与摩擦副空腔，定期加注润滑脂可以减少花键磨损、缓解摩擦片的锈蚀卡滞问题。

　　实际田间使用中，这套离合结构不需要驾驶员在过载后立刻停机更换安全销，打滑过程中驾驶员听到摩擦异响、感受到动力中断后，只需切断PTO动力、排除机具卡滞故障，重新结合动力即可恢复作业，大幅减少了田间故障停机的维修时间。多弹簧的布局也让扭矩调校非常灵活，针对不同作业机具可以微调弹簧预紧力：配套轻负荷的播种机、喷雾机时可以适当降低打滑阈值，提升传动系统保护等级；配套重负荷的旋耕机、深松机时可以适当调高预紧力，保证大扭矩传递的可靠性。盘片上开设的多组通风槽能够在打滑转动时带动空气流经摩擦面，带走摩擦产生的热量，避免长时间半联动状态下温度过高导致摩擦片摩擦系数衰减。整个结构没有复杂的液压、电控元件，全部采用机械压紧式结构，在田间多尘、潮湿、颠簸的恶劣环境下故障率极低，维修时仅需拆开周向的紧固螺母即可更换摩擦片、弹簧，基层农机维修点即可完成全部保养作业，非常适合中小马力农用拖拉机的后置动力传动配套使用。
