拖车牵引球座连接结构

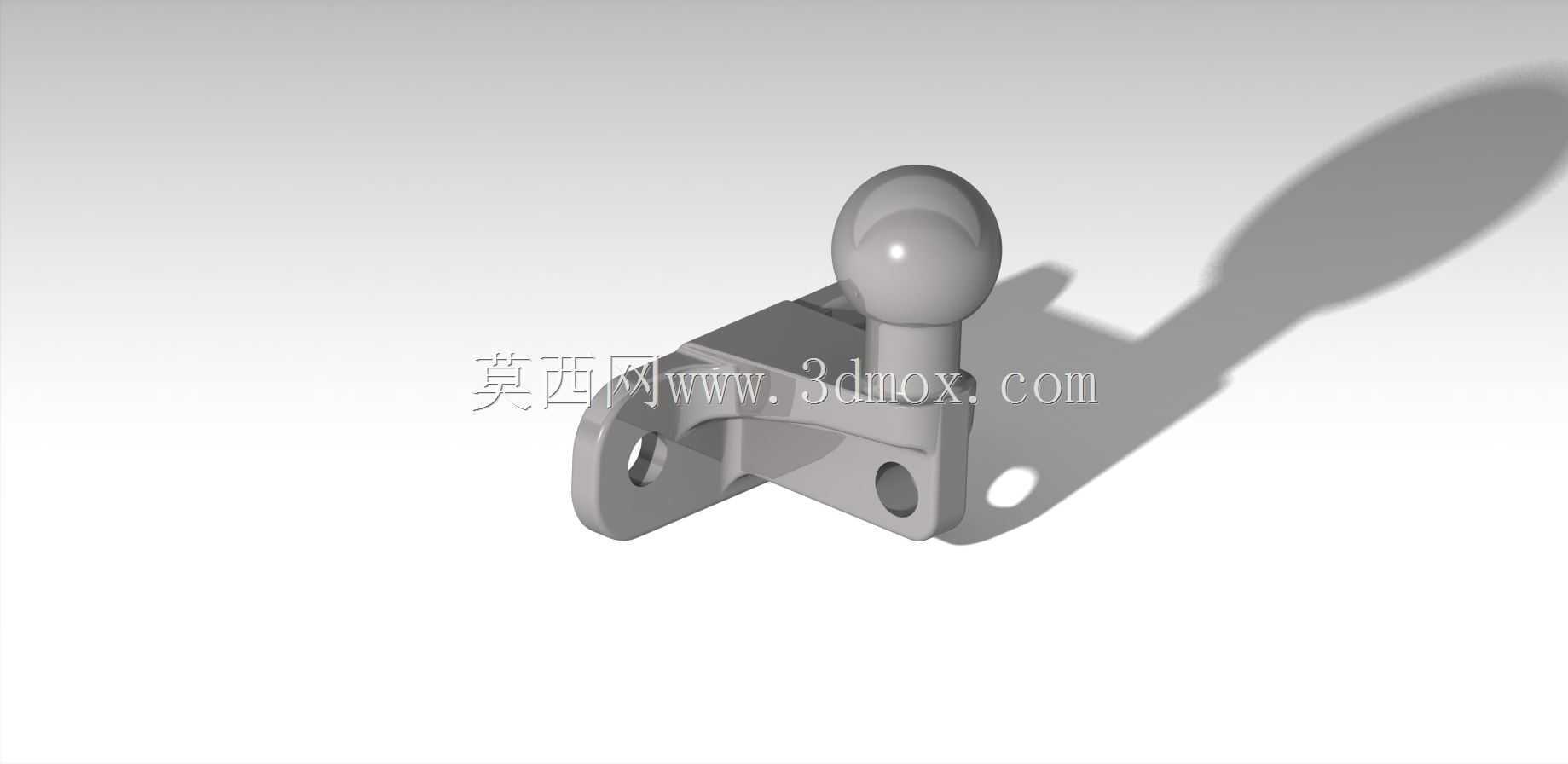

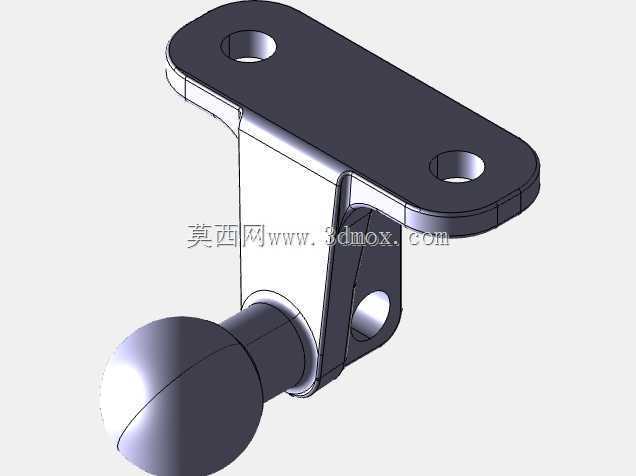

　　牵引连接部件在挂车、平板拖车、农用转运车以及轻型卡车改装场景中承担着主车与拖挂设备之间的力传递任务，其结构可靠性直接关系到行驶过程中的转向跟随、制动牵引和路面冲击承受能力。该模型呈现的是一种带安装底座的球头牵引连接件，球头位于上部，通过颈部与下方承力座体相连，底座两侧预留安装孔，可与车架横梁、牵引支架或专用拖挂安装板进行螺栓固定。

　　从实际使用角度看，这类连接件并不是单纯依靠球头外形完成工作，而是通过球头、颈柱、底座和安装面共同构成传力路径。球头部分用于与挂车端牵引罩或耦合机构配合，在车辆转弯、上下坡和经过不平路面时允许一定角度摆动；颈柱需要承受牵引拉力、垂直载荷以及转弯时产生的侧向力矩，因此截面过渡处通常采用连续圆角，避免应力集中；底座则把集中载荷分散到车架安装面上，孔位间距、板厚和贴合面平整度都会影响螺栓受力状态。

　　建模时应重点还原球头与牵引罩配合的工作关系。球头表面为连续回转面，顶部圆弧与侧面球面需要保持光滑过渡，不能在三维结构中出现折线或碎面，否则后续进行运动干涉检查时会误判接触状态。颈柱与球头连接处不宜做成尖锐交接，应按锻造或铸造零件的思路设置圆角过渡，既符合真实零件的工艺特征，也便于后续做有限元分析时获得更合理的应力分布。底座上的安装孔属于关键边界，孔中心距、孔边到板边距离、孔轴方向与安装面的垂直度都需要明确表达，因为这些尺寸决定了零件能否直接装配到现有车架支架上。

　　外形布置上，球头中心高度是选型时最容易被忽视的参数之一。主车牵引点与挂车牵引座高度不匹配时，挂车展平状态会出现前高后低或前低后高，行驶中会产生附加俯仰力矩，轻则影响轮胎接地和制动稳定性，重则使牵引机构承受异常冲击。底座贴合面应与车架安装面保持完整接触，若支架表面存在焊缝凸起或板材变形，需要在结构设计时预留避让区域，而不是依靠强行拧紧螺栓来消除间隙。侧面加强筋和座体弯折形态体现了承力思路：在不显著增加整体重量的前提下，提高底座抗弯曲和抗扭转能力，使牵引载荷能够更均匀地传递到多个固定点。

　　安装边界方面，螺栓孔周围需要留出足够的扳手空间，螺栓规格、垫圈外径和紧固方向都应在装配模型中同步检查。若底座贴近车架纵梁侧面，还要考虑球头摆动时挂车牵引罩是否会与车架、尾灯、保险杠或后防护装置发生干涉。牵引球前方和下方应保留一定 clearance 区域，使挂车在急转弯、倒车折角以及坡道过渡时不会提前触碰主车结构。对于经常在非铺装路面行驶的设备，牵引连接位置还会承受持续振动，底座板厚、孔壁承压面积和螺栓预紧方向都不能按静态拉力简单估算。

　　该结构的设计思路偏向实用型拖挂附件：用一体式球头和承力座减少中间连接环节，用多孔底板提高安装适应性，用局部加强形态控制重量与强度之间的平衡。三维建模过程中，可将球头和颈柱作为回转加局部放样特征处理，底座按照钣金折弯或铸件块体思路建立，安装孔、倒角、圆角和加强筋分别保留独立特征，方便后续修改孔位或调整球头高度。对于结构工程师而言，模型的价值不只在于外观展示，更在于能够把牵引点高度、安装孔位、摆动空间和承力路径同时纳入校核，使拖挂系统在装配前就能发现干涉、强度和连接边界方面的问题。
