拖车用ALKO角向稳定支撑支腿

　　在拖挂房车、轻型货运挂车以及各类牵引式作业平台的驻车场景里，车身停稳后的防晃、防沉降始终是用户最关心的使用痛点。这套角向稳定下降支腿正是针对该需求开发的专用支撑部件，它不同于普通直上直下的手摇支腿，核心特点在于支撑动作带角向稳定约束，伸出过程中支脚会同步完成角度自适应贴合，落地后既能承受垂直方向的整车载荷，又能抵消侧向风、人员车内走动、装卸货物带来的横向倾覆力矩，避免驻车过程中车身出现左右晃动、支脚打滑刮蹭地面的问题。

　　从实际装车使用逻辑来看，这类支腿一般成对布置在挂车车架的前后端角部，单支额定支撑载荷覆盖轻型拖挂的常用区间，590毫米的有效下降行程对应了绝大多数空载到满载状态下的车架离地高度差。日常行驶状态下支腿整体收折贴靠在车架侧梁旁，最低收折高度不会超出挂车底盘的通过边界，越野路段、过减速带时不会出现支腿剐蹭地面的情况；驻车时操作人员只需扳动侧面的红色手摇手柄，内部的伸缩方管就会沿导向槽匀速向下伸出，末端的大尺寸圆盘支脚接触地面后，角向铰接结构会自动微调支脚盘面角度，哪怕驻车地面是略有坡度的草地、碎石地或者不平整的硬化路面，支脚盘面都能完全贴合地表，把集中载荷分散到更大的接触面积上，既不会在软质地面上出现支脚下陷，也不会在硬路面上因为点接触产生应力集中压坏铺装层。

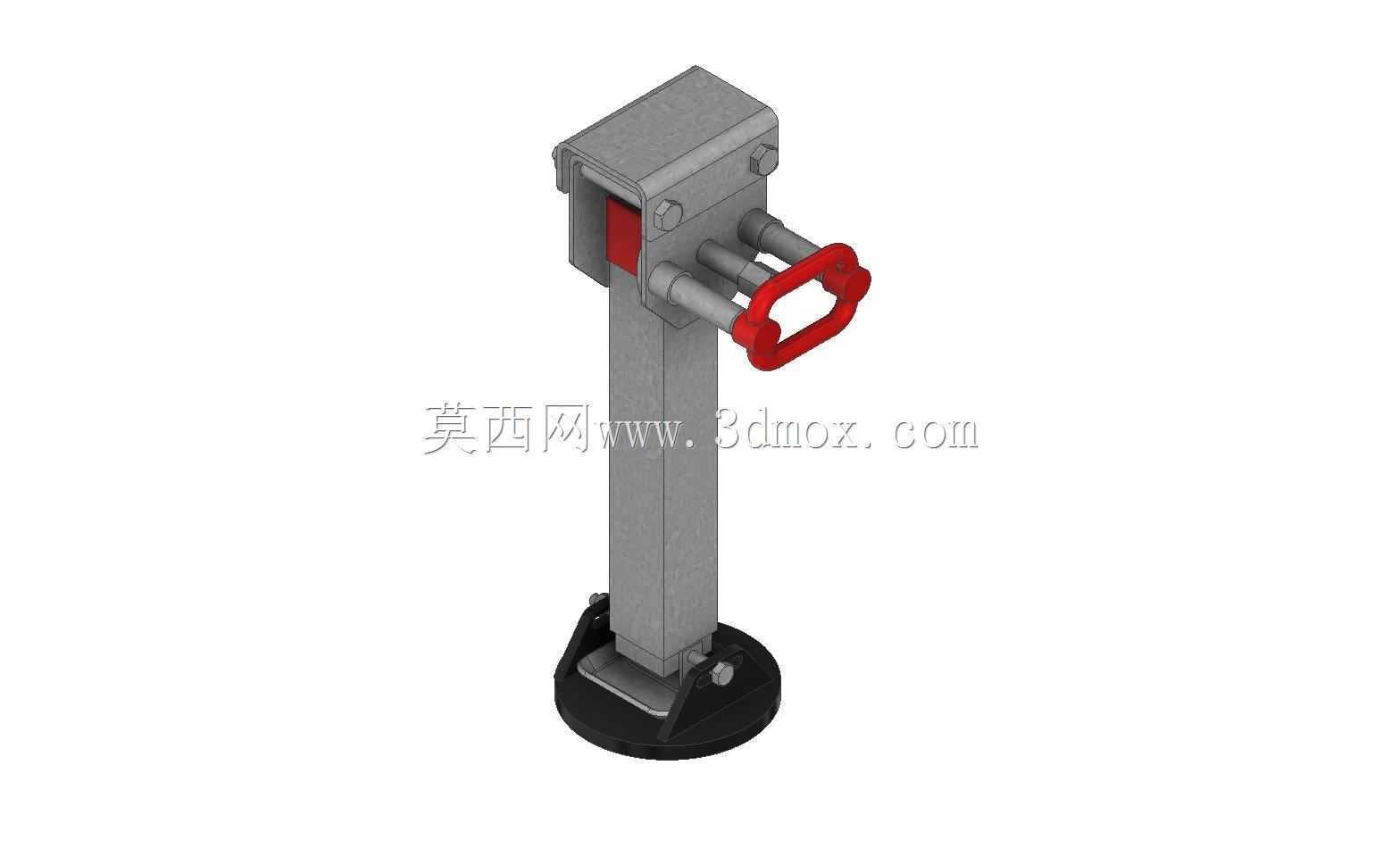

　　结构设计层面，整套支腿的主体承载件采用闭合截面的镀锌型钢加工，510毫米的闭合段长度保证了伸缩配合段的导向刚性，方管之间的配合间隙经过严格控制，伸出全长状态下侧向晃动量被控制在极小范围内，不会出现普通薄管支腿伸到最长后杆体发颤的问题。上端的安装座预留了和挂车车架纵梁连接的固定孔位，安装时可以直接通过螺栓锁紧在车架预设的安装支架上，不需要对原车车架做大量切割改装，售后替换也十分便捷。侧面外露的红色操作手柄做了防滑弯折造型，操作人员戴劳保手套也能稳定握持摇转，手柄和内部升降传动副之间设置了止退限位，支腿承受载荷时不会出现自行回缩的情况，松手后支腿可以自动锁止在当前高度，保障驻车支撑的可靠性。

　　底部的大脚支撑盘采用加厚钢板冲压成型，盘边做了上翻卷边处理，既提升了盘面的抗弯折刚度，也避免锋利边缘划伤操作人员或者轮胎。支脚和内伸管的连接位置设置了万向角向补偿铰，允许支脚在一定锥角范围内自由偏转，这个设计也是角稳定支腿和普通固定支脚最核心的区别：普通支脚在地面不平时只有盘边单点接触，受力后很容易滑移，而带角补偿的支脚无论地面倾角如何，盘面都能全幅贴合，支撑稳定性提升非常明显。

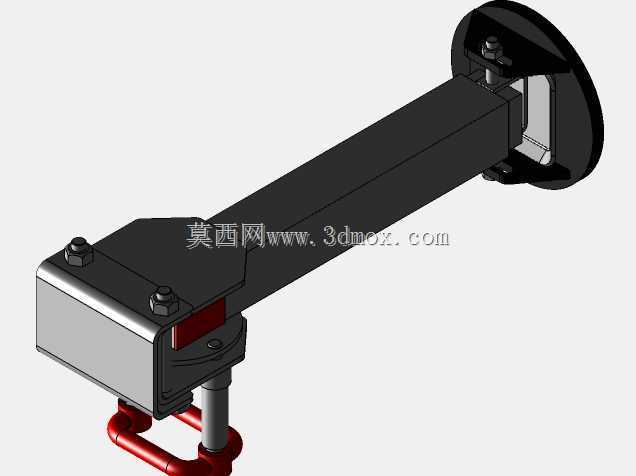

　　建模过程中所有尺寸均按照实物测绘完成，590毫米的行程参数、安装座的孔位间距、手柄的回转半径、支脚盘的外径都和实物保持一致，结构工程师在做挂车底盘布置时，可以直接把该模型装配到车架数模里，校验支腿收折状态下和周边走线管、备胎架、箱体侧板的间隙，也可以模拟全伸支撑状态下支脚的落地位置，提前校核驻车时的支撑跨距是否满足防倾覆要求。针对需要改装拖挂支撑系统的设计者，还可以基于该数模调整安装座的连接孔位、延伸支腿的加长段，快速衍生出适配不同离地高度车型的变体支腿，省去从零测绘建模的大量重复工作。在整车耐久验证环节，该支腿的闭合镀锌段本身具备不错的户外防锈能力，雨天、泥泞路况行驶后也不容易出现伸缩卡滞，长期使用的维护点仅需要定期在传动啮合位置补充润滑脂即可，非常适合拖挂类设备长期户外驻车的使用工况。
