唐纳森旋转式空气过滤装置结构

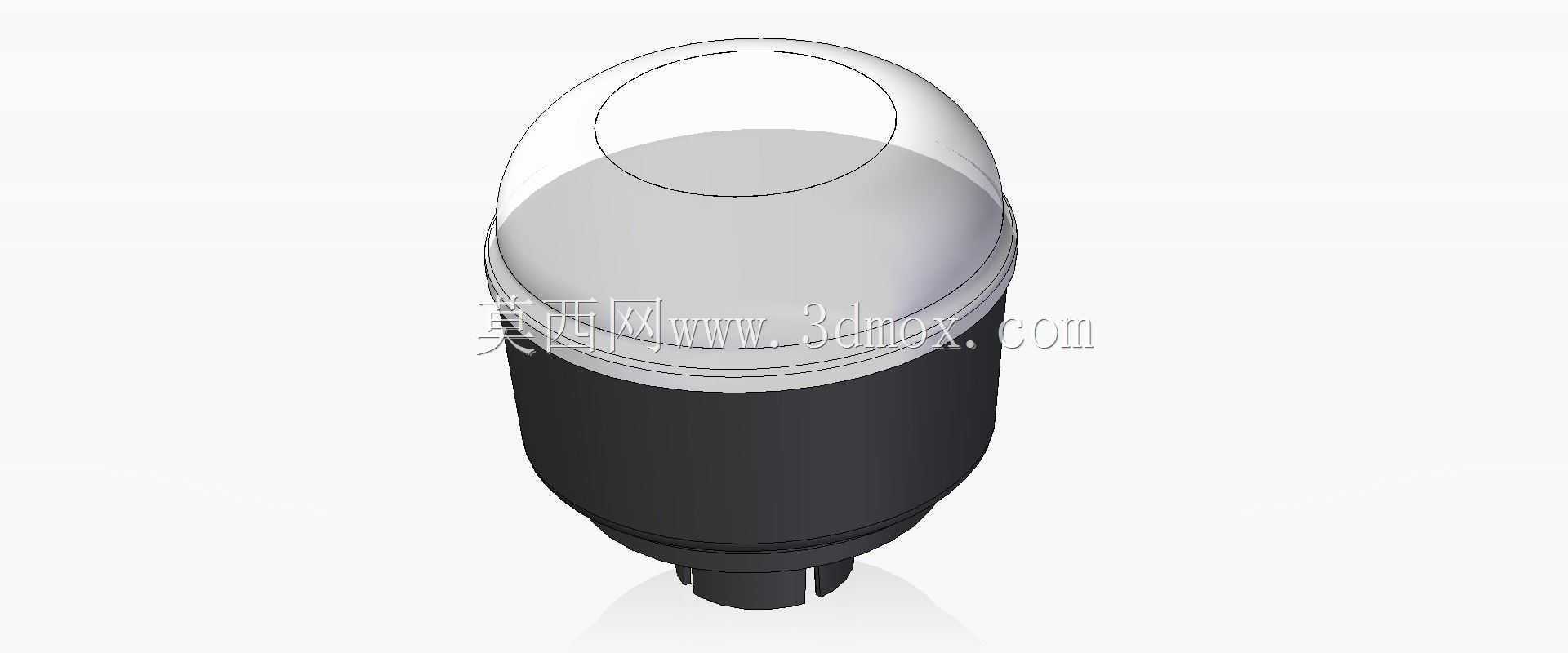

　　该旋转式空气过滤装置主要面向工程机械、柴油动力机组、压缩机站以及粉尘浓度较高的户外进气系统，用于在含尘空气进入发动机或压缩腔之前完成初级分离与精细过滤。现场使用中，设备往往布置在进气管路最前端，既要承担大流量进气任务，又要在振动、雨淋、扬尘和维护空间受限的条件下保持稳定压差。模型整体呈现上宽下窄的立式筒形结构，上部为半球形透明护罩，中部为圆柱形过滤主体，下部收束为带接口与卡位结构的安装端，这种形态有利于在有限机舱空间内布置，同时让含尘气流在进入滤芯前形成较顺畅的转向路径。

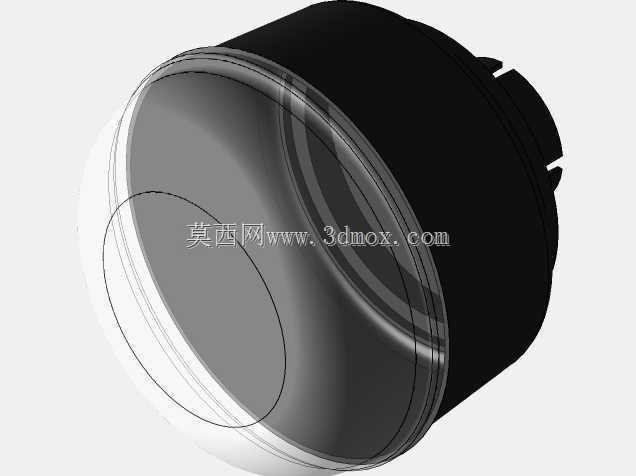

　　从结构功能看，上部透明罩并非单纯外观件，它能够观察内部积灰、旋流分离或滤芯状态，减少频繁拆卸检查的工作量。罩体与中部筒体之间设置环形配合边界，保证拆装时定位明确，也能避免雨水和大颗粒异物直接冲击过滤元件。中部黑色筒体构成主要容纳空间，内部可布置折叠滤芯、导流件或旋流分离结构；外壁保持连续圆柱面，便于在整机布局中估算包络范围，也适合采用卡箍、支架或抱箍进行侧向固定。下部接口区域直径缩小，并带有分叉式卡位与连接特征，可对应进气管道、排尘通道或安装基座，设计时需要重点核对接口中心线、插入深度以及周边管路的最小转弯半径。

　　旋转式过滤的核心思路，是利用气流进入壳体后的旋流运动，使较大颗粒在离心作用下向外侧迁移并脱离主气流，随后再由滤芯拦截细小粉尘。这样的两级处理方式能够降低滤芯表面的瞬时负荷，在矿山、砂石场、农业收割、港口装卸等多尘工况下延长维护周期。建模时需要把内部流道转折、滤芯支撑环、壳体台阶和下端排尘或连接结构表达清楚，不能只按外观圆柱处理；因为这些特征直接影响装配干涉、压差损失以及后期更换滤芯的操作路径。

　　在安装边界方面，该装置属于立式悬挂或支架固定件，顶部半球区域需要预留开启和观察空间，筒体周围应留出手部或工具操作余量，下端接口则要与软管、硬管或预制基座保持同轴。若用于移动机械，还需考虑整机振动频率下支架刚度，避免过滤总成与机舱罩、管路线束发生碰磨。外形上，最大轮廓集中在中部圆柱与半球结合处，底部接口虽较小，但承担定位和密封作用，三维布置时应以该接口为装配基准，再向上校核透明罩与周围覆盖件的间隙。

　　对于设备选型而言，这类过滤结构不仅要看连接口径，还要结合额定进气量、允许初始阻力、滤芯面积、粉尘排放环境和维护周期综合判断。模型中清晰的筒体分段、罩体轮廓和底部卡位，为管路布置、支架设计、维护口开启以及备件替换提供了直观依据。工程应用中，可将其作为进气系统前置过滤模块，与空滤主滤芯、负压指示装置、排尘阀和进气管路协同设计，从而在高尘环境下降低发动机磨损和压缩设备污染风险。
