50升气瓶改造废油燃烧供热炉结构

　　这套炉体结构以50升标准气瓶作为承压储热主体，整体围绕小型车间、维修站点、野外临时作业点以及小型加工场地的废油回收供热需求展开。现场使用中，废机油、废液压油、废齿轮油等难以直接处理的油料可作为燃料，通过配套燃烧机构送入炉内燃烧，输出热风或热水热量，用于工位采暖、清洗槽加热、小件烘干以及简易工艺保温。相比直接外购成品燃油锅炉，该结构利用成熟气瓶筒体作为主体，筒体本身具备较好的圆筒刚度和焊接基础，筒体壁厚、环向曲率以及封头过渡形式都适合承受炉内热应力，改造时只需在筒壁上规划燃烧接口、排烟接口、检修口和换热管路位置，即可形成紧凑的立式供热单元。

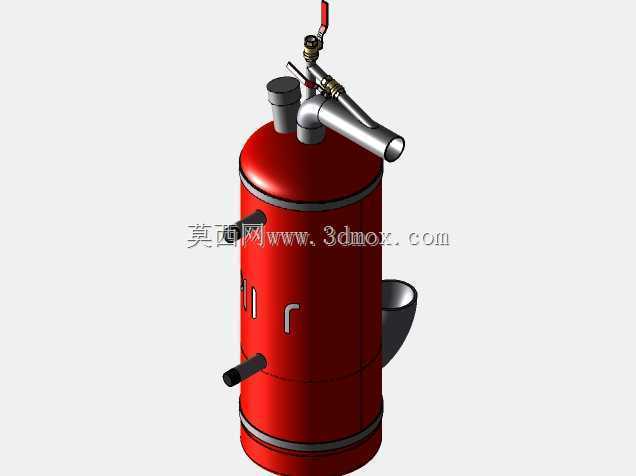

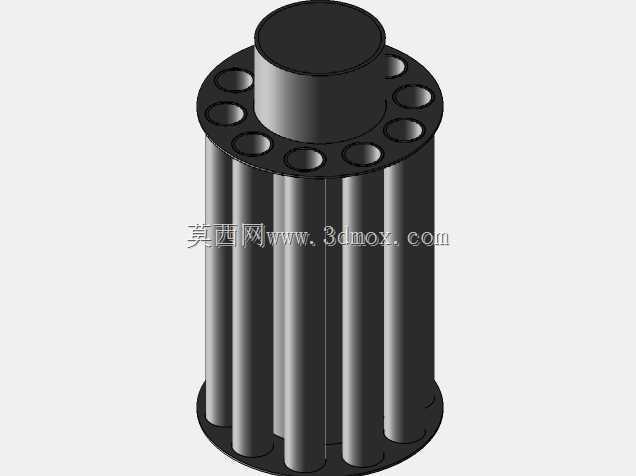

　　从布置方式看，炉体采用竖直圆筒形态，占地面积较小，适合安装在空间紧张的维修间角落或临时棚屋内。筒体下部设置燃烧与进风相关接口，侧下方保留管路连接位置，顶部集中布置排烟管、阀门及控制附件，管路走向沿筒体上半部向外延伸，既便于烟气排出，也能让高温烟气在筒体内形成较长换热路径。筒体侧面设置的短管可根据现场需要接入水循环夹套、热风通道或测温元件，外侧半开式斗状结构可作为观火、检修或辅助进料区域，具体功能在细化设计时可按供热介质调整。

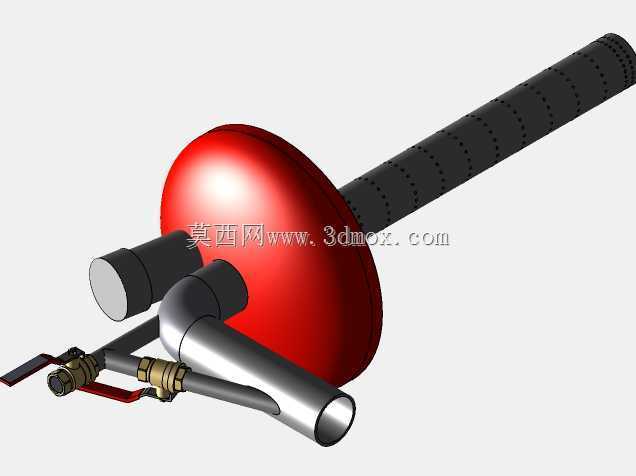

　　建模时需要重点控制筒体与各接管的相贯关系。气瓶外壁为圆弧面，排烟管、进风管、燃烧器座和排污口均与筒体相交，若直接用简单拉伸体拼接，工程出图阶段会出现焊缝位置不清、接管干涉和板厚无法标注的问题。实际结构处理中，应先建立气瓶主体的中性面或外轮廓，再按接管外径、壁厚和插入深度逐个生成相贯切口，法兰、弯头、阀门手轮和顶部细长操作件按装配关系分层建模，使后期出焊接件图、采购件明细表时能够直接复用。筒体上的环形箍带不仅是外观线条，在真实结构中可起到加强受热筒体、固定外护层或安装附件的作用，建模时应保留其宽度和位置，而不是简化为装饰纹理。

　　功率覆盖5千瓦至55千瓦，意味着同一外形思路可通过调整燃烧器规格、炉膛容积、换热面积和排烟阻力形成多个规格。小功率状态适合单个工位取暖或小型油箱保温，炉壁热负荷较低，接管尺寸可相应缩小；大功率状态则需要复核排烟通径、火焰长度与筒体内径匹配关系，避免火焰直接冲刷局部筒壁，造成局部过热。由于该方案不包含强制泵送和供油泵，燃油输送依赖外部供油装置或重力、压力供油系统完成，因此选型时必须在炉体边界之外预留油泵、过滤杯、油管、阀门和点火控制元件的安装空间，不能把炉体本体误认为完整供油系统。

　　安装边界方面，立式筒体顶部阀门和斜向排烟管构成最高点，侧面水平管构成最大外伸尺寸，下部接管需要留出拆装扳手空间和管路坡度。若布置在室内，烟囱穿出屋面或墙体时应与可燃材料保持隔热距离，炉底应设置不可燃基础，并考虑排污、清灰和漏油收集。筒体前方的观火与检修区域不能被货架、设备或气管遮挡，顶部手轮应保证人员可直接操作。对于需要移动使用的场景，可在筒体外围增加框架和脚轮，但框架不能压靠排烟管和阀门，也不能影响炉体散热。

　　结构设计思路上，该模型强调的是可焊装、可改造、可扩展的炉体骨架，而不是复杂冲压模具。圆筒主体承担储水、换热或炉膛围护功能，外部管路负责烟气、热风与辅助介质输送，顶部阀组用于启闭和调节，侧部接口承担传感、排污或循环连接。三维设计人员在深化时，应进一步补充壁厚、焊缝形式、耐火材料内衬、保温层厚度以及热膨胀补偿位置；对燃烧区域附近的接管，还要区分普通碳钢与耐热部件的工作温度边界。整体结构紧凑、原料易得、接口清晰，适合作为小型废油供热设备的方案验证、布局评审和加工制图参考。
