水田乘坐式手扶农用耕作拖拉机

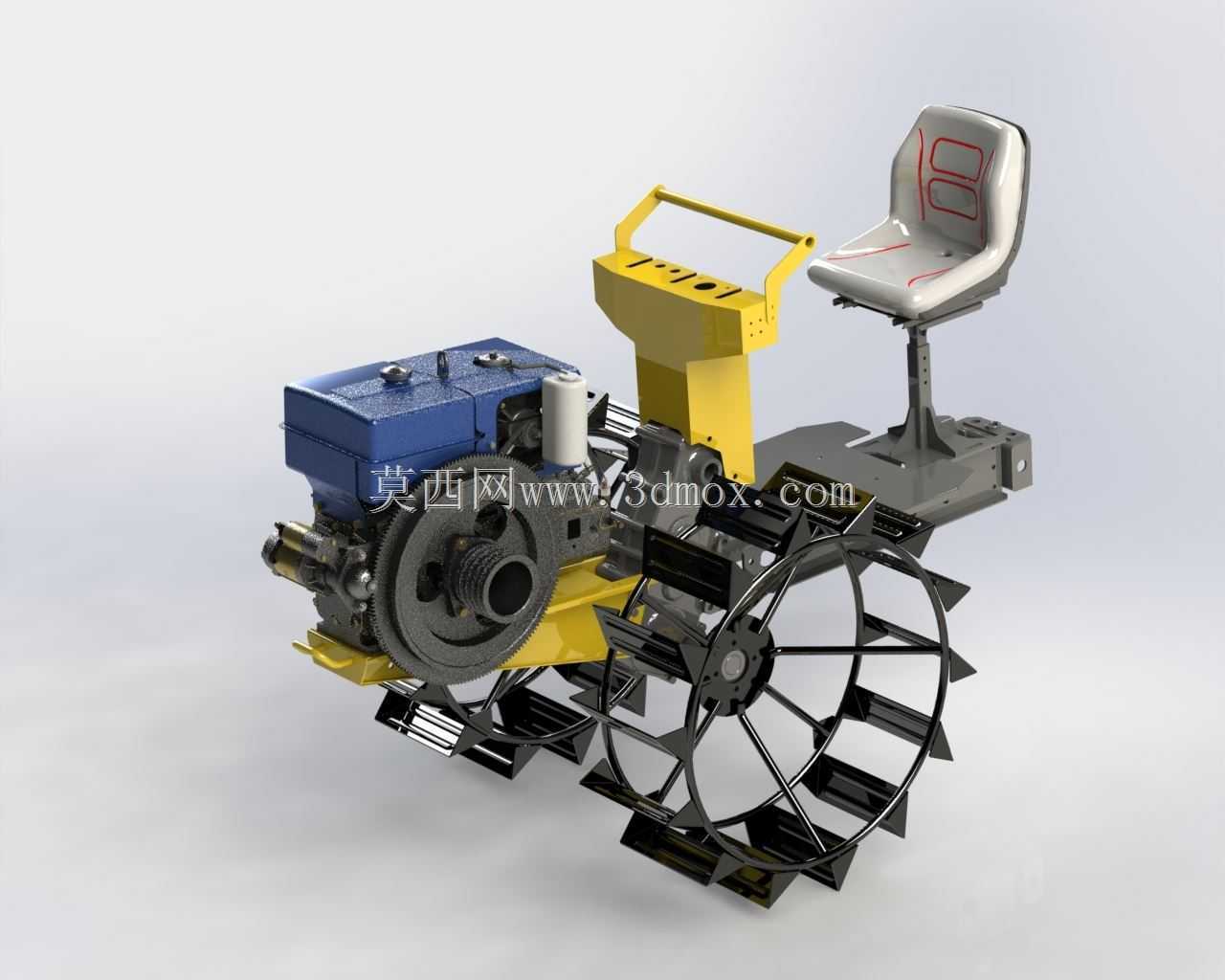

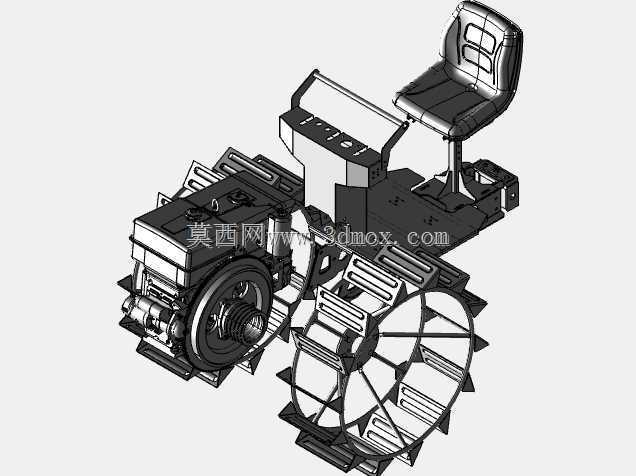

　　该套三维结构围绕南方小块水田、丘陵梯田以及浅泥脚田块的耕整作业展开，整机保留手扶拖拉机紧凑转向灵活的底盘特征，同时增加后置乘坐支撑结构，使操作人员在长距离耙田、旋耕、平地作业中不必持续步行跟机，降低水田高温季节的劳动强度。行走部分没有采用普通旱地橡胶轮胎，而是配置大直径镂空水田叶轮，轮缘均布折面抓地叶片；叶片入水后可切入稀软泥层形成推进力，抬升整机避免过度下陷，轮辐间的大面积镂空又能减少带泥、堵泥和转向阻力，这对泥脚深度不稳定、田面残留稻茬的作业环境尤为关键。

　　动力单元采用单缸卧式柴油机布置思路，机体位于整机前部，油箱、缸盖、散热壳体和飞轮侧传动带轮均按实车装配关系表达。前置质量能够平衡后方耕作部件入土时产生的抬头趋势，带轮外侧保留防护罩安装空间，飞轮端与离合器、变速箱之间的动力传递路径清晰，便于后续在模型中继续挂接旋耕机、驱动耙或水田整平器。发动机下方设置机架承托梁，梁面预留减振垫安装位，实际设计时可通过橡胶垫吸收单缸机的高频振动，避免振动直接传递到座椅和操纵杆件。

　　中部机架承担动力、传动和乘坐模块的连接作用。黄色护罩区域对应操纵与安全防护位置，内部可容纳换挡连杆、离合拉杆、制动拉杆以及线束走向；护罩外形并非单纯装饰件，其折弯边需要兼顾维修开启空间、脚部避让和泥水遮挡。座椅采用小型机械座椅形式，通过立柱与后平台连接，座面和靠背轮廓保留人体支撑曲面，靠背加强筋在轻量化的同时提高薄板件刚度。座椅下方平台留有乘员脚部支撑区，平台边缘与水田轮之间必须保持足够安全距离，防止裤脚、工具或田面杂物卷入旋转部件。

　　从安装边界看，大直径水田轮决定了整机宽度和通过高度，轮叶外圆应与发动机侧盖、座椅支架、后挂接臂分别保留运动间隙；在悬挂农具后，还需校核轮叶最高点与农具框架在转向、跳动工况下的干涉。整机长度方向由发动机前端、中部操纵区和后部挂接点分段控制，适合小块田埂之间掉头转运。转向扶手位于前部上方，握持高度结合站立操纵和乘坐操纵两种姿态设定，拉杆行程与手扶底盘的牙嵌转向机构匹配。

　　建模时可将整机拆分为发动机总成、车架焊接件、水田轮总成、座椅支架、操纵护罩、后挂接平台等子装配。车架管材与钣金折弯件应体现壁厚、焊缝搭接和螺栓连接位置，不宜把承载件建成无厚度实体；水田轮叶片建议采用阵列加局部加强板的方式表达，便于调整叶片数量、入土角和轮径以适配不同泥脚深度。后挂接区需保留销轴孔位和提升拉杆空间，因为田间作业不仅要求拖拉机自身行走可靠，还要保证农具挂接后动力输出、入土深度和转弯半径同时满足使用要求。

　　这类设备的核心价值在于用简单成熟的机械结构适应恶劣水田环境：柴油机提供低速大扭矩，镂空叶轮解决软地抓地与防陷问题，乘坐平台改善持续作业舒适性，模块化挂接区则让同一底盘能够覆盖耕、耙、平等多道农艺工序。结构设计中应重点关注泥水密封、螺栓防松、轮叶耐磨、操纵杆件防缠绕以及机架疲劳强度，使三维模型不仅具备外观展示效果，也能服务于装配校核、工艺拆分和农机选型。
