谷物条播机库尔特单体开沟播种总成

　　这套单体总成对应旱田谷物条播作业里的独立播种行单元，在东北、华北的小麦、大麦、燕麦以及部分牧草种子直播地块里十分常见，整机挂接在拖拉机后悬挂的播种机主梁上，每一行配置一套，各行之间通过U型螺栓卡装在主机方梁上，行距可根据农艺要求在12厘米至30厘米区间灵活调整。

　　从田间实际工况看，该部件承担的核心任务是在未完全细碎的留茬地上切出窄而直的种沟，同时把主机输送下来的种子精准投放到沟底湿土上，随后由后方配套的覆土镇压轮完成覆土压实。总成前端的小直径限深切茬轮先压实地表、切断作物残茬，避免秸秆拥堵在开沟盘前方；中部的双圆盘开沟器以锐角入土，两片圆盘在接触土壤时形成剪切作用，能在含水率偏高或者带少量残茬的地块里保持顺畅入土，不容易出现拖堆、堵草的问题。

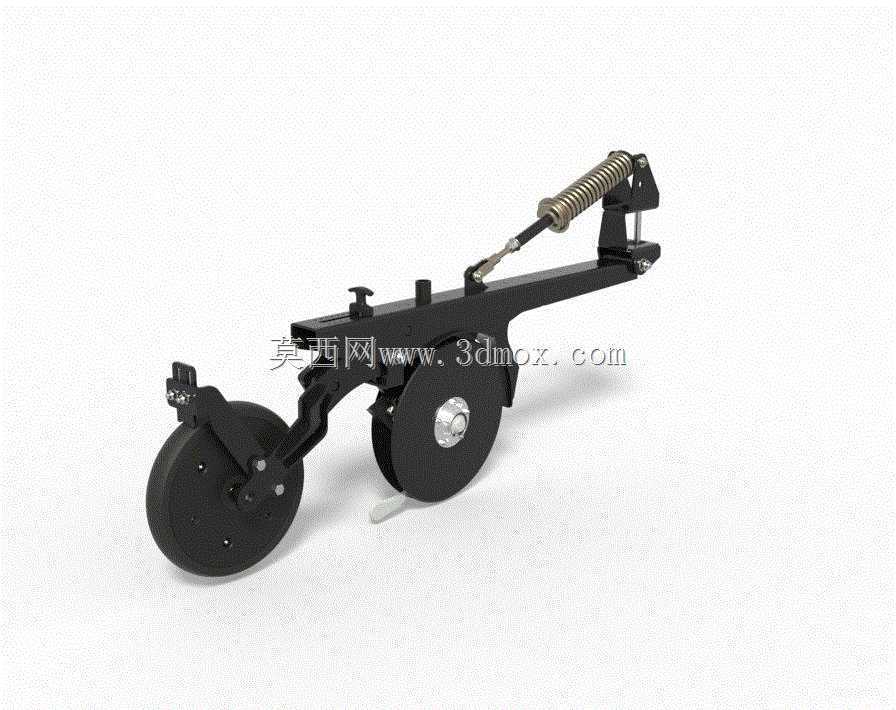

　　结构上最显眼的是上部的圆柱螺旋压缩弹簧加压机构。弹簧一端抵在机架铰接支座上，另一端通过可调拉杆把下压力传递到开沟臂，作业时弹簧持续把开沟盘压向地面，当地表起伏或者遇到小石块、硬土坎时，整个开沟臂绕上部铰点向后向上避让，越过障碍后在弹簧力作用下迅速回位，既保证了播深稳定，又能保护圆盘和轴承座不被刚性冲击损坏。弹簧预紧量可以通过拉杆端部的螺母调节，对应松软沙土地到黏重板结地的不同下压力需求，常规作业下单体下压力控制在300N至800N区间即可满足播深一致性要求。

　　设计思路上，这套单体采用平行四杆仿形的衍生布局——上部铰接点与下方开沟臂回转点构成近似平行的运动轨迹，使得开沟器在上下仿形过程中入土角基本保持恒定，不会因为地块起伏出现沟底忽深忽浅或者种子飞溅的情况。主梁连接座设计为开口卡箍形式，适配主机常用的80×80毫米方管梁，安装时只需拧紧两侧锁紧螺栓即可固定行位，拆换单行部件时不必挪动整排其他单体，维修效率在大面积抢墒播种时尤为关键。

　　外形与安装边界方面，单体沿机组前进方向的长度约为650毫米，从主梁安装面到开沟盘最低点的垂向高度约为480毫米，运输状态下整机升起后最低点离地间隙可保证300毫米以上，满足田块转移过埂需求。开沟圆盘直径选用300毫米至350毫米的标准规格，圆盘刃口经热处理淬火，入土锋利且耐磨；限深轮宽度控制在80毫米左右，既能够贴地限深，又不会过度挤压种行两侧土壤。投种口位于双圆盘交汇点的后上方，种子经由导种管直接落入两盘撑开的沟底，落种点距离开沟刃口水平距离短，种子弹跳小，粒距均匀性更好。

　　在三维建模实现时，需要重点还原几处运动配合关系：开沟臂与主梁支座的铰接回转副、弹簧拉杆的滑动配合、圆盘轴承座的同轴装配关系，以及限深轮相对机架的摆角范围。建模过程中要把弹簧的工作行程表达清楚，自由状态与最大仿形抬升状态下弹簧压缩量差值通常在60毫米左右，这一参数直接决定了单体的仿形能力。圆盘与刮泥板之间预留3毫米至5毫米间隙，用于刮除盘面上黏附的湿土，这一细节在结构设计中不能省略，否则黏土工况下圆盘会被泥层包裹而失去切土能力。

　　从选型匹配角度，该类库尔特单体适合挂载在6行至18行的牵引式或悬挂式谷物条播机上，对应配套拖拉机动力范围覆盖50马力至120马力。相比靴式开沟器，双圆盘结构在残茬覆盖地、免耕地块上通过性更强，牵引阻力略高但作业速度可以稳定在8km/h至12km/h，适合规模化农场的高效率播种作业。整机装配时还要注意各行单体弹簧预紧力保持一致，否则会出现行间播深不齐、出苗参差的问题，调试时一般以开沟盘入土深度达到设计播深、限深轮刚好贴地为基准，再逐行微调弹簧螺母，保证全幅作业一致性。
