储罐充液流场仿真分析三维结构

　　这套三维结构围绕封闭储罐内部的液体充注过程展开，核心是把入口管道、储液腔体、内部扰流构件与流体运动区域放在同一空间中进行表达，适合用于流体方案校核、充液工艺验证以及结构干涉检查。实际工程中，类似场景常见于化工储槽进料、水处理箱体注水、油料转运容器充装以及带内部隔板的工艺罐体液相填充过程。充液并不是简单把液体从管口送入腔体，管道出口位置、射流方向、罐底障碍、侧壁距离和内部支撑件都会改变液相推进路径，进而影响卷气、冲击、滞留区和充满时间。

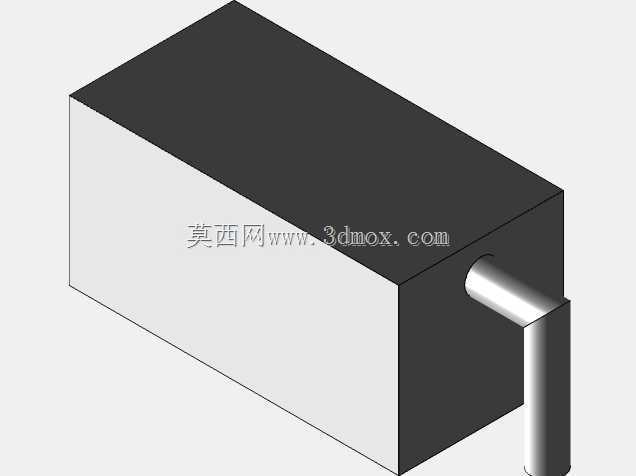

　　模型的几何边界以长方体储罐为主体，腔体一侧设置伸入罐内的进料管，管道出口朝向罐内空间，液体进入后先形成集中射流，再在重力和壁面约束下向罐底铺展。罐底区域布置了多组凸起和支撑类结构，这些构件在真实设备中可能是加强筋、安装座、换热管支撑或泵阀基座。它们虽然占比不大，却会直接切断底部液流的连续推进，使液体绕流、分流并在构件之间形成局部填充顺序。三维建模时需要特别注意这些低矮特征，不能只保留罐体外形，否则流场区域与实际设备偏差较大。

　　从结构设计角度看，进料管的插入深度是一个关键边界。管口离罐底过高时，液相下落距离增大，射流对底部冲击更强，容易夹带气体并造成液面剧烈波动；管口过低时，液体初入罐内就受到底部构件阻挡，横向扩散受限，可能在管道附近形成快速壅水。该结构将管道出口布置在罐体上部偏侧位置，射流沿斜向进入腔体，能够在到达罐底后形成明显的主流通道，再向两侧和远端扩展。这种布置便于观察主射流、底部漫流和障碍绕流之间的关系，也为后续调整管口角度提供了直观依据。

　　储罐外形采用规则矩形腔体，有利于在方案阶段快速确定安装边界。长宽高方向的空间关系清晰，侧壁、顶板和底板构成封闭约束，进料管从上部边界穿入，管段与罐体连接区需要保留足够的安装和密封空间。若用于设备布置，罐体周围还应预留管道法兰、检修口、液位检测元件和排气接口的位置；若用于仿真前处理，则要把壁面厚度、内部小构件和管道过渡段按照分析目标进行取舍。关注宏观填充时间时，可以适度简化细小倒角；关注局部冲击和卷气时，管口、罐底障碍和液相转折区的几何必须保留。

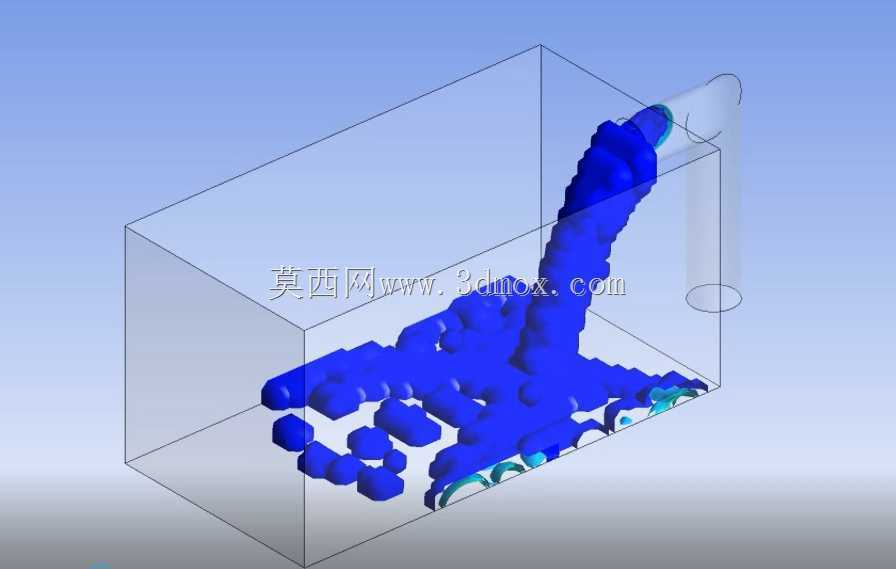

　　流场表达上，蓝色等值面呈现的是液相在某一填充时刻的空间分布。可以看到，液体从管道出口形成连续柱状主流，撞击下部区域后并未均匀铺开，而是沿着障碍之间的空隙分叉推进。罐底多个块状构件周围出现绕流和局部堆积，远端角落仍存在未被液相完全覆盖的区域。这种现象说明，在储罐充液过程中，底部构件不仅承担结构支撑作用，也会改变液相到达顺序。若工艺要求快速排气或减少气泡夹带，就需要结合这些流道特征调整进料位置、充注速率或内部构件排布。

　　设计思路上，该模型把透明罐体与内部流体结果结合展示，使结构工程师和流体分析人员能够在同一视图下判断问题。罐体线框提供了安装边界，管道位置给出了入口条件，流体等值面则反映液体真实占据区域。对于三维建模人员，建模时应先建立罐体内部净空间，再按实际装配关系放入管道和底部构件，最后抽取流体域。流体域入口需与管道内孔保持一致，壁面区域不能遗漏内部支撑，底部复杂特征处应保证几何连续，避免网格生成时出现破碎面或重叠体积。

　　在设备用途层面，这类分析可用于指导储罐充液管路设计。比如，当罐底存在密集安装件时，单侧进料可能导致远端填充滞后；若充液速度过高，主射流会在障碍间产生强烈飞溅和卷气；若管口朝向侧壁，液流可能提前沿壁面爬升，影响液位稳定。通过三维结构与流场结果的对照，可以判断管道是否需要延长、出口是否需要导流、底部构件是否需要避让主流通路，以及罐体上部排气空间是否合理。

　　外形尺寸与安装边界方面，矩形储罐的优势在于空间利用率高，便于撬装布置和平台安装；进料管从顶部或侧上部接入时，应核对管段与顶板、侧壁、检修空间的净距。罐底支撑构件的高度、间距和排列方向会影响液体横向流动，建模时不能把它们当作无关细节。管道出口与最近障碍物之间应保留合理射流发展距离，侧壁与主流之间也应有足够扩散空间，否则液相会过早反射，造成局部液位升高和气体排出不畅。

　　总体来看，该结构的价值不在于复杂外观，而在于把储罐、管道、内部障碍和充液流场耦合在一个可检查的三维场景中。它能够帮助设计人员从实际充装过程理解罐体结构，而不是停留在静态容器建模。通过观察液相射流、底部铺展、构件绕流和角落填充差异，可以为管口布置、充液速率控制、内部构件优化以及罐体安装边界确认提供直接依据。
