家用3.7kg液化丙烷储运气瓶

　　这款3.7kg规格液化丙烷气瓶的三维结构，是面向民用燃气储运、户外休闲作业场景搭建的完整承压容器数模，建模阶段全程对照实物竣工测绘尺寸完成，所有轮廓、接口、护罩结构都还原了量产气瓶的真实装配状态，没有做简化省略，可直接用于燃气设备配套选型、储运工装设计、场景布局校核等工程环节。

　　从实际使用场景来看，这类小容积丙烷气瓶的适配范围非常广，家庭日常炊事、户外露营野炊、小型移动式加热设备、临时施工点位的燃气供给都会用到该规格产品，相比大容积工业气瓶，它的整体重量更轻，单人即可完成短距离搬运，底座的环形支撑结构做了内凹让位，放置在平整地面时不会出现局部应力集中，瓶身底部的卷边圆弧完全贴合支撑面，即便在轻微不平整的户外场地放置，也能保持稳定不倾倒。

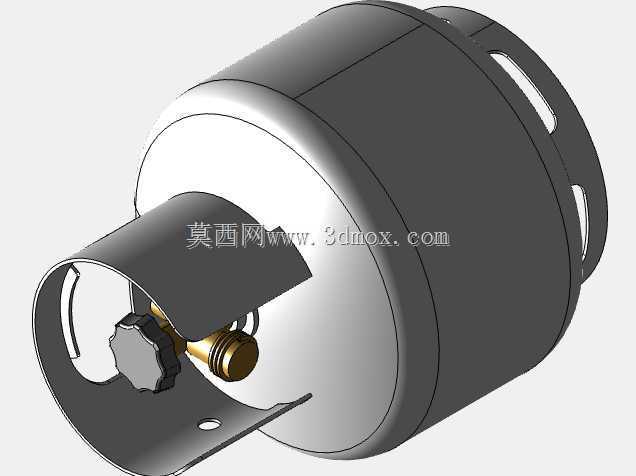

　　结构设计上，整个气瓶分为下部承压罐体、顶部阀门防护护罩、角阀控制组件三个核心部分。下部罐体采用冲压焊接成型的薄壁承压结构，筒体段为等直径圆柱造型，上下两端通过标准椭圆封头过渡，封头与筒体的焊接位置在数模中保留了真实的焊缝凸起轮廓，没有做理想化的光面处理，工程人员在做周边设备布局时，可以精准预留出焊接位置的装配间隙，不会出现数模干涉而实物装配卡滞的问题。罐体顶部延伸出的安装颈圈专门用来固定角阀，颈圈的螺纹接口尺寸完全匹配民用液化气钢瓶的通用标准，角阀侧面的手轮采用多边形防滑造型，手轮下方的阀杆密封结构、进气端的黄铜阀体造型都逐一还原，甚至阀体与护罩开口的对位角度都和实物保持一致，操作时手轮转动不会和护罩侧壁发生磕碰。

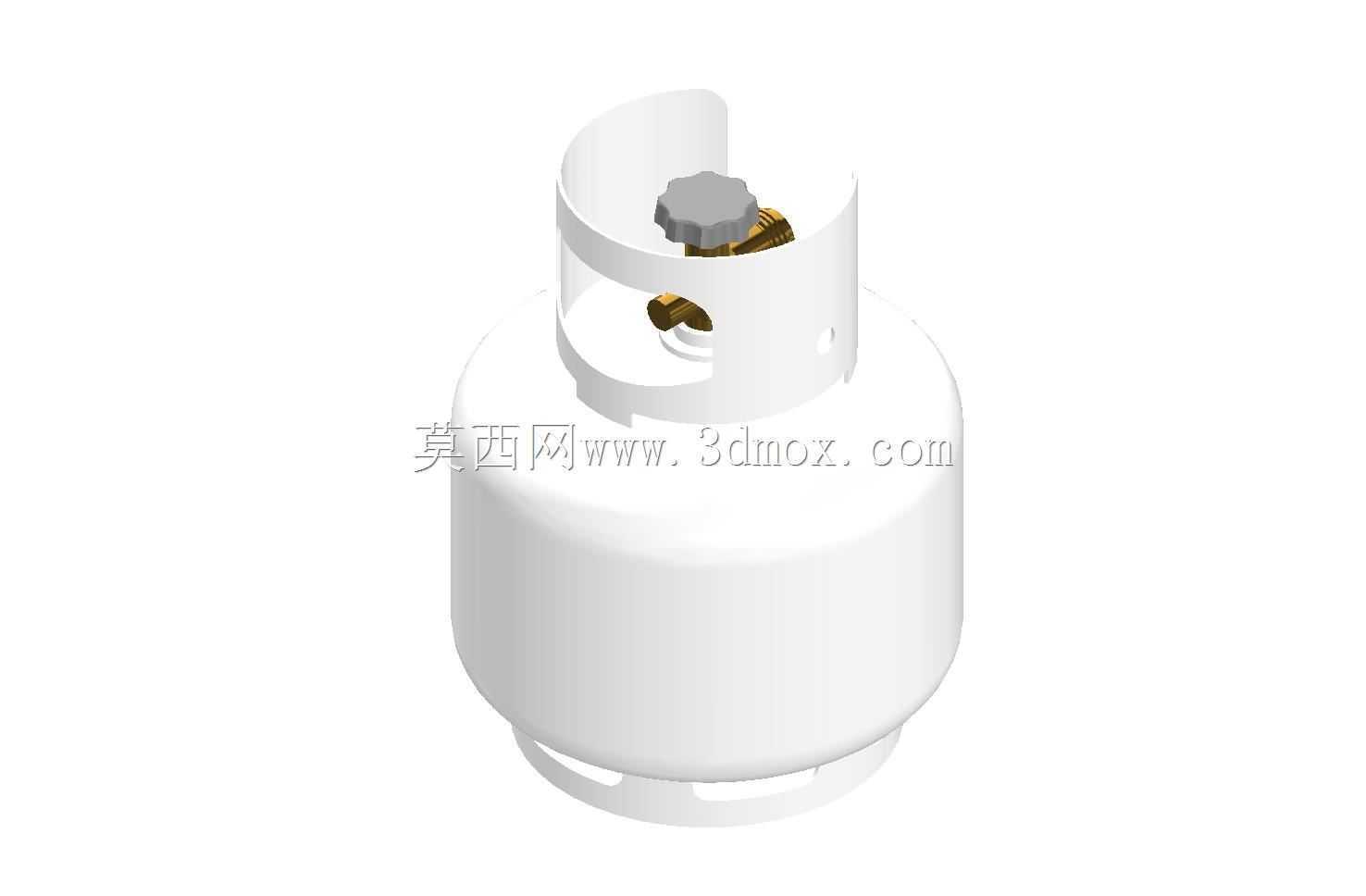

　　顶部的一体式防护护罩是这款气瓶设计里实用性很强的结构，护罩采用卷边冲压成型，侧壁开出了大尺寸的操作让位窗口，既可以完全包裹突出的角阀，避免搬运过程中碰撞导致阀门松动泄漏，又不需要完全拆下护罩就能直接伸手操作手轮、连接燃气减压阀。护罩和罐体顶部的连接点位在数模中做了精准定位，三个固定支撑脚的位置完全对应量产产品的焊接点位，护罩顶端的开口尺寸也预留了减压阀安装的操作空间，接装软管、锁紧锁母的时候工具可以直接伸入，不会出现操作空间不足的问题。

　　从安装边界与尺寸校核的角度看，这款气瓶的最大外轮廓集中在下部筒体段，顶部护罩的外径略小于筒体直径，在做储物柜、燃气设备舱、搬运托架的设计时，可以直接以数模的最大外圆作为边界预留间隙，筒体侧壁没有额外突出的结构，堆叠放置时相邻气瓶的间隙控制在10毫米以上即可避免剐蹭。瓶体底部的支撑环高度经过实测还原，托架的支撑面只要避开底部封头的圆弧过渡区，完全贴合支撑环平面，就能承受满瓶状态的整体重量，不会出现局部压损罐体的问题。角阀的出口朝向在数模中处于护罩操作窗口的正中心，配套减压阀的轴向伸出长度也可以通过数模提前模拟，接入燃气软管后的弯曲半径不会和护罩边缘产生摩擦，长期使用不会磨破软管外壁。

　　针对结构设计人员的使用需求，数模把所有装配关系都做了拆分还原：承压罐体的壁厚变化、封头的拉伸圆角、护罩的冲压折弯圆角、角阀内部的流道轮廓都没有做几何简化，在做有限元承压分析时，可以直接导入实体划分网格，不需要额外修补几何破面；在做搬运小车、固定绑带、收纳箱体的设计时，也可以直接抓取瓶身的圆柱面、底座支撑面、护罩顶面作为定位基准，绑带的绕行路径、卡槽的抱紧尺寸都能和实物完全匹配。这类小容积气瓶的设计核心，是在满足承压安全规范的前提下，尽可能压缩无效占用空间，同时保证阀门操作、搬运抓取、放置稳定的使用需求，整个数模的结构逻辑完全贴合量产产品的工程实际，没有概念设计阶段的不合理结构，所有倒角、让位、开口位置都经过实物验证，可直接支撑配套产品的开发与布局工作。
