双法兰90度弯管管路连接件

　　这套双法兰90度弯管结构，在车间管路布置里属于最常见的转向过渡件，但凡流体输送系统需要在垂直与水平走向之间做直角换向，又要求两端可拆、便于检修的场合，都会用到这类构件。化工车间的工艺管线、泵站进出口的转向段、冷却循环水系统的立管转水平管位置，以及压缩空气主干管的楼层换向处，都能看到它的身影。和直接焊接的90度冲压弯头相比，两端带法兰的弯管最大的优势在于拆装灵活：后期管段需要更换、内部需要冲洗检查，或者要在相邻位置加装阀门、流量计的时候，松开法兰螺栓就能把整段弯管吊离，不用动用气割破坏原有管线，检修工作量小很多。

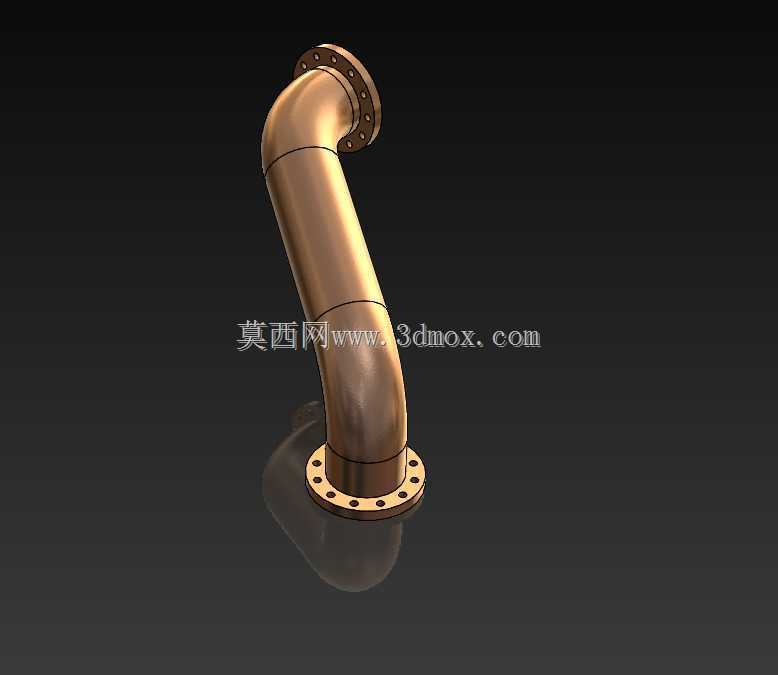

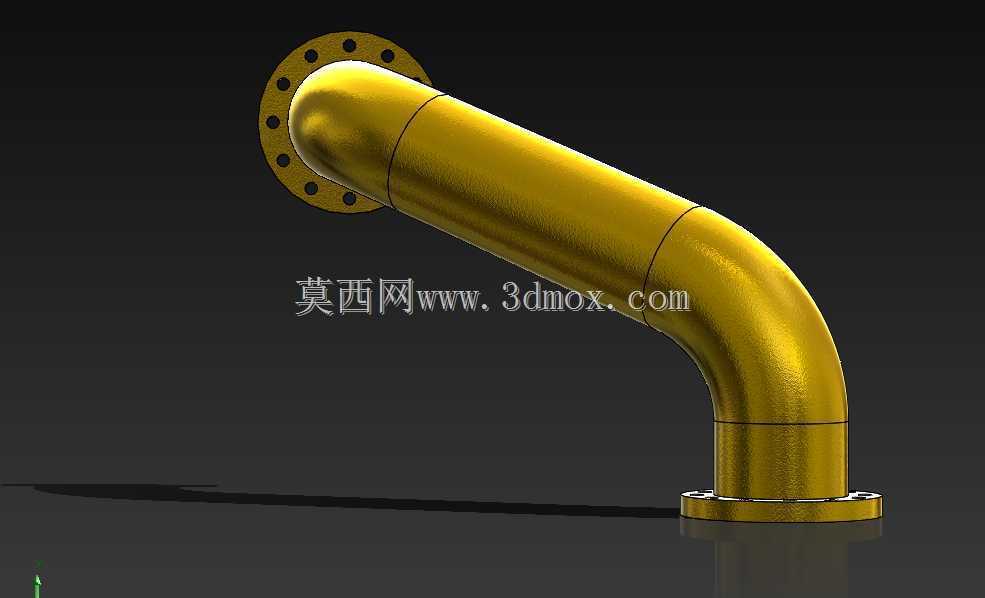

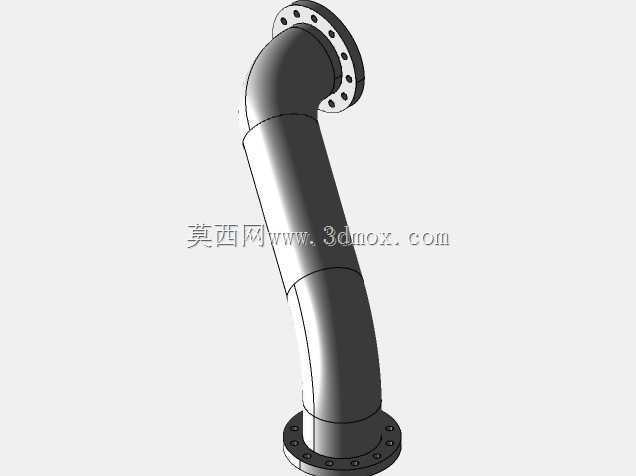

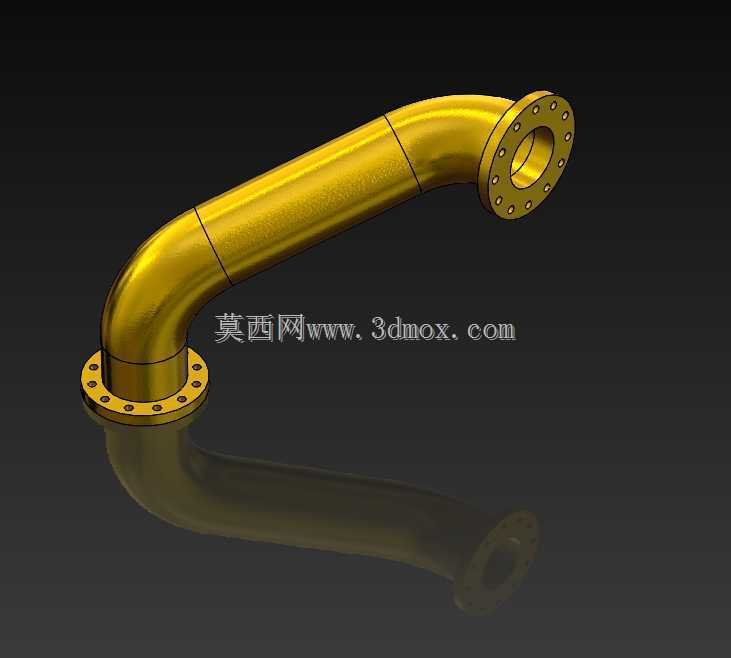

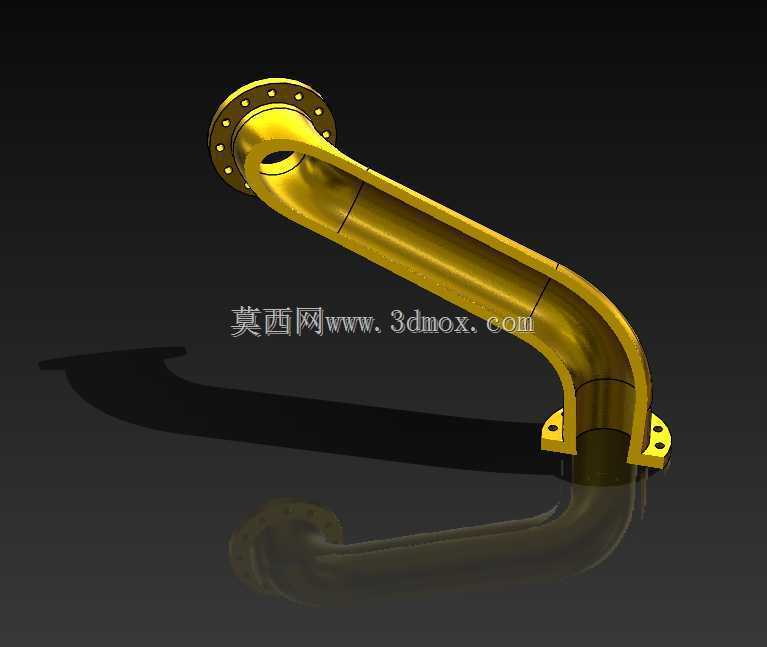

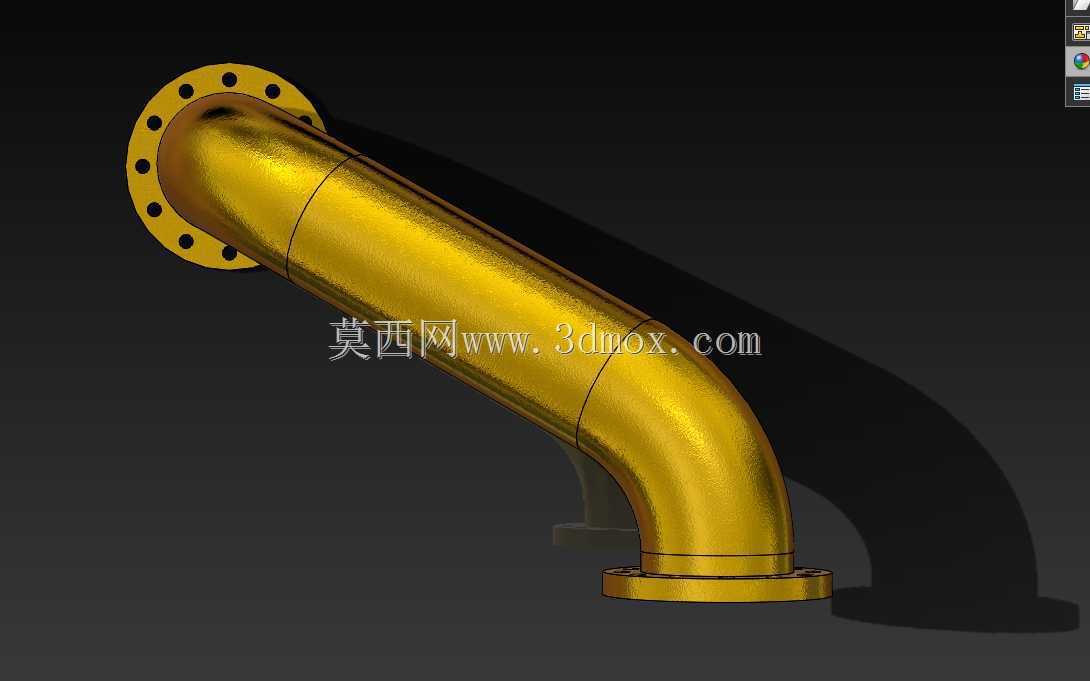

　　从结构本身来看，弯管主体采用等径直圆管弯制，弯曲段为平滑大圆弧过渡，没有急转折角。这一点在流体工程里很关键——气流或液流经过转向位置时，如果转角生硬、内壁存在突变台阶，局部阻力会急剧上升，不仅增加泵或压缩机的输送功耗，含固体颗粒的物料还容易在转角内侧冲刷磨损、在外侧形成淤积。大半径圆弧弯管能让介质沿管壁平顺转向，流场分布更均匀，压降明显小于直角急弯，长期运行时管壁的冲蚀速率也更低。管身上可见的两道环向接缝，对应分段建模或组对焊接的位置：实际制造中，弯曲段往往由直管推弯或中频弯制而成，再与两端带法兰的短接管对接环焊，焊缝位置避开弯曲应力最大的弧段，布置在直管段上，既方便焊接操作和无损检测，也让焊缝受力状态更合理。

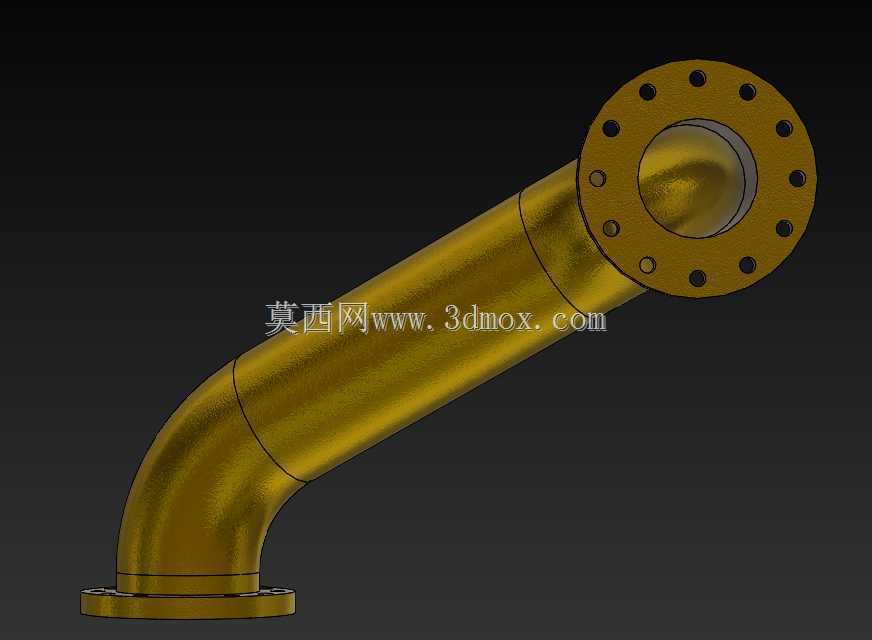

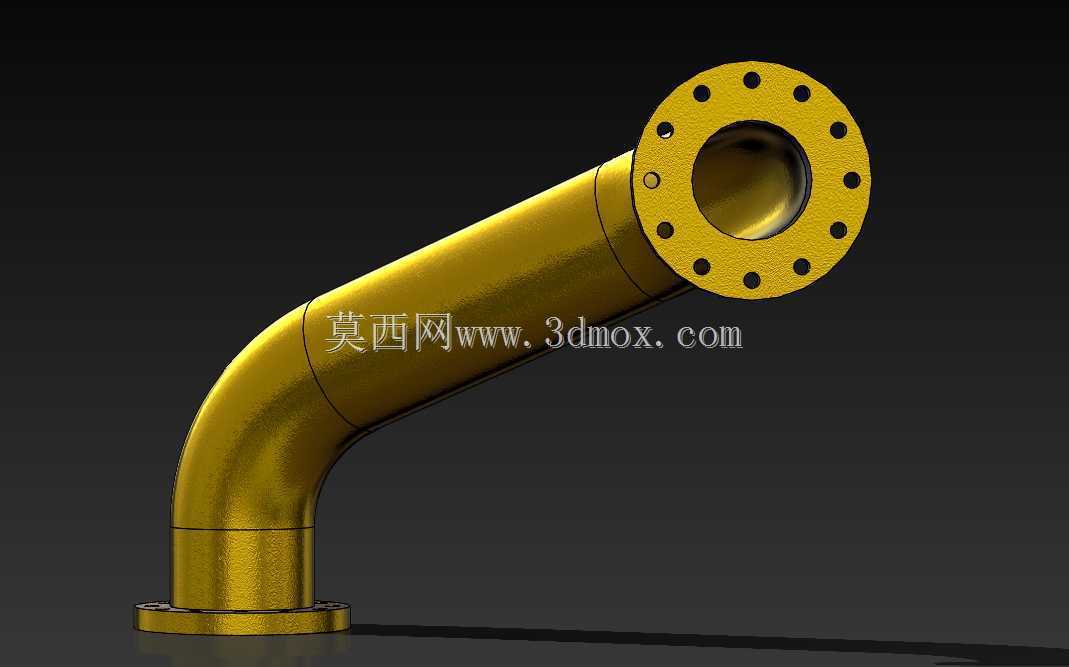

　　两端的连接法兰是这套构件的设计重点。法兰盘与管端采用角接焊缝连成整体，盘面上沿圆周均匀分布一圈螺栓孔，孔位节圆、孔径和法兰外径都遵循统一的配对标准，安装时与相邻设备接口或管段法兰对齐，穿入螺栓后对角均匀紧固，中间加装密封垫片就能实现承压密封。法兰端面与管轴线保持垂直，这一点直接决定装配质量：如果端面垂直度超差，紧固后垫片会局部压不实，运行中容易出现渗漏；建模时法兰端面、螺栓孔阵列与管体轴线的同轴度、垂直度约束都要完整保留，后续出工程图或做干涉检查时才能直接调用。

　　布置这类弯管时，安装边界需要提前核对清楚。首先是弯曲半径对应的外轮廓占位：90度弯管在两个垂直方向上各伸出一段直管加法兰的长度，法兰盘外径比管体大出一圈，螺栓拆装还要预留扳手操作空间，靠墙或贴近设备基础布置时，不能只按管中心线算位置，必须把法兰外缘和螺栓操作距离让出来，否则现场紧固螺栓时扳手无法就位。其次是两端法兰的朝向：弯管两端法兰面分别垂直于两段直管的轴线，对接设备接口的方位要在建模阶段就匹配好，法兰螺栓孔的跨中布置习惯也要和相邻件一致，避免出现孔位错位、螺栓穿不上的问题。再者是支撑边界，弯管转向处介质流动会产生持续的推力，管内压力波动或水锤工况下作用力更明显，法兰连接段不能完全靠两端接口承重，通常在弯管背部或附近直管位置设置管托、支架，把载荷传导到土建结构上，保护法兰密封面不受额外弯矩。

　　建模思路上，这类构件适合先扫掠出弯管主体路径——两段正交直管加中间相切圆弧，沿路径扫掠圆管截面得到空心管体，再单独构建两端法兰盘，完成螺栓孔圆周阵列后与管体合并，环向焊缝位置可用浅凸缘或分色体现装配层次。圆弧过渡处保证曲率连续，法兰孔阵列数量、节圆尺寸按配对压力等级选取，密封面形式根据输送介质确定。整个结构没有复杂运动部件，核心在于把接口尺寸、弯曲占位、连接方位这些现场安装要素表达准确，让选型人员在管线三维布置时能直接调取，核对与周边阀门、设备、支架的空间关系，提前规避干涉和拆装空间不足的问题。
