伐木拖车配套液压树枝切割抱夹装置

　　这套属具的核心使用场景集中在林地抚育、疏伐作业、小径木清理与灌丛归拢环节，挂载在伐木拖车前端或随车吊臂末端后，可替代人工完成低位枝条切断、小径树干抱持、伐倒料临时夹持转运等连续动作。林区作业面往往起伏不平，常规固定式切割锯在拖车上转向余量小，遇到斜生灌木、贴地枝桠时需要整车反复移位，作业效率受地形限制明显；该装置在铰接支座处预留了摆动自由度，切割执行段可相对安装基座产生倾斜偏转，操作人员在拖车工位即可调整剪切开口朝向，不用频繁挪动整车位置，在窄行距林地、边坡抚育带里的通过性与作业灵活性更有优势。

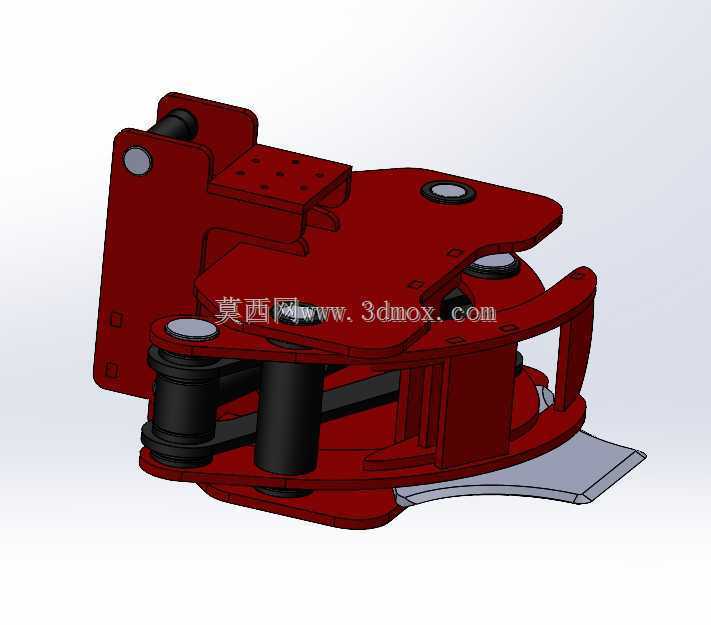

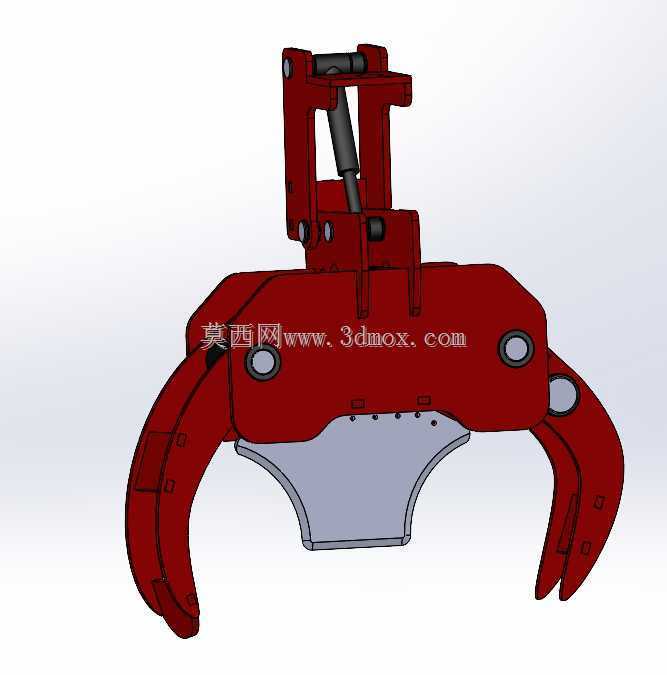

　　从功能结构上看，装置上部为安装连接段，设置有与拖车臂端对接的铰接孔位与液压油缸安装座，中部为箱体式承载机架，下部对称布置两块弧形抱夹臂，抱夹臂之间设置弧形切刀承托板。作业时液压油缸先驱动两侧弧形臂收拢，将小径木或粗枝环抱定位，避免切割过程中枝条弹动、滑移，随后剪切刃口沿贴合面完成切断；切断后的料段仍被弧形臂夹持，可直接随拖车转运到归集点，不需要额外配备抓料工具。这种抱持与切割集成的结构，省去了单独夹料、对位的辅助工序，也能降低枝条崩弹带来的作业风险。

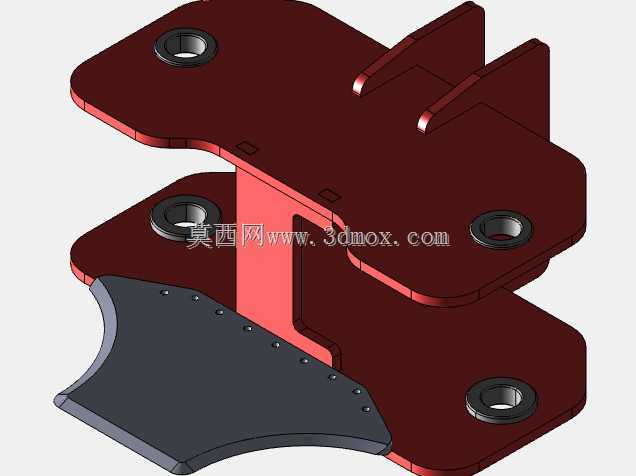

　　结构设计上，承载机架采用厚板拼焊的箱型构型，铰接点位置局部加厚并设置衬套安装位，承受抱夹偏载与油缸冲击载荷时，焊缝受力路径更短，整体刚性能够满足林区粗枝剪切的反复载荷要求。两侧弧形抱夹臂的曲率按照常见小径木、灌丛主干的外径范围拟合，收拢后内侧形成近似封闭的环抱空间，既可以贴合不同粗细的枝干，也能在剪切时限制枝干侧向窜动。中部弧形承托板在切割时作为枝干靠挡面，避免枝干直接挤压机架主体，磨损后可单独拆换，降低属具后期维护成本。液压油缸两端均采用铰接连接，作业过程中油缸随抱夹臂摆动自适应调整角度，减少活塞杆侧向受载，延长密封件使用寿命。

　　安装边界方面，上部铰接支座的孔位间距、销轴直径按照常规伐木拖车臂端接口尺寸匹配，设计选型时需核对拖车吊臂的前端安装板开孔位置、液压系统输出压力与流量参数，保证油缸推力与抱夹剪切力匹配。装置整体宽度在抱臂完全张开时达到最大外廓，收拢后宽度显著缩小，林间穿行时可将臂体收至最小开度，减少刮擦周边树木的概率；高度方向上，油缸顶端为最高点，安装时需预留臂体俯仰摆动的空间，避免油缸与拖车臂架发生运动干涉。液压管路沿机架侧板布置并设置管夹固定，铰接活动段预留软管弯曲余量，防止臂体摆动过程中管路拉扯、折弯。

　　建模过程中各运动副按照实际装配关系搭建，铰接孔与销轴采用同轴配合约束，油缸活塞杆与缸筒设置滑动副，可模拟抱臂从张开到收拢剪切的完整行程，验证张开极限位置、剪切闭合位置是否存在结构干涉，同时核对切刀与承托板的贴合间隙。弧形抱臂的曲面造型兼顾枝干贴合度与自身结构强度，臂体外侧预留的加强凸台可在长期磨损后补焊修复，适合林区野外作业的粗放使用条件。
