挖掘机配套原木劈裂夹锯作业装置

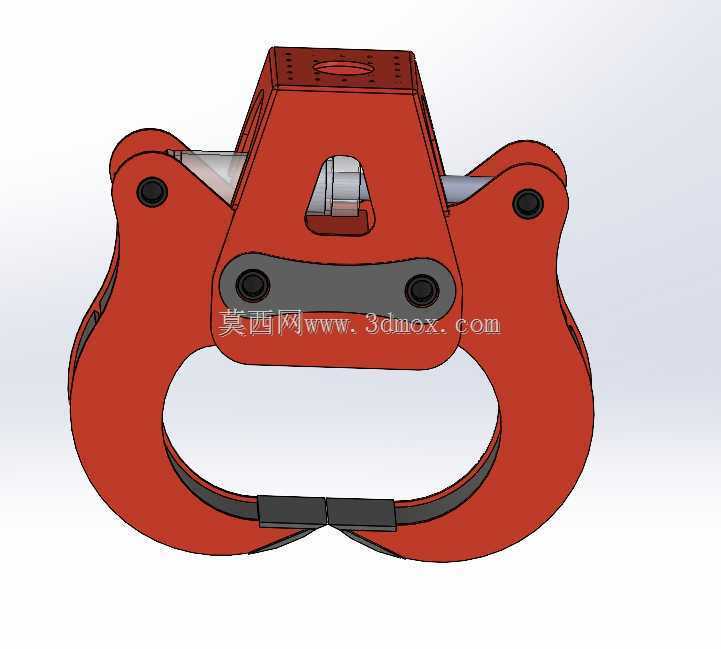

　　在山地营林、采伐迹地清理、生物质原料预处理以及城郊拆违清场的作业现场，单段直径偏大、长度不规则的原木往往无法直接进入削片或运输工序，传统作业需要挖掘机完成归堆后，再由工人操作固定式劈木机二次上料，工序之间的设备转场和物料倒运占用大量工时。这套挂载在挖掘机工作端的劈裂夹持装置，正是为了把原木抓取、对位、纵向劈分几个动作合并在同一属具工位上完成，减少中间落地环节。装置整体采用对称钳体框架，上部预留与挖掘机快换或销轴连接的安装界面，两侧弧形钳口在闭合时环抱原木外周，中部楔形劈刀沿原木纤维方向施压，将段木沿纹理劈成两半，适合处理采伐剩余物、薪材、园林绿化粗大树干以及待拆分的大径原木。从结构布置上看，钳体侧板承担开合过程中的弯矩与夹持反力，

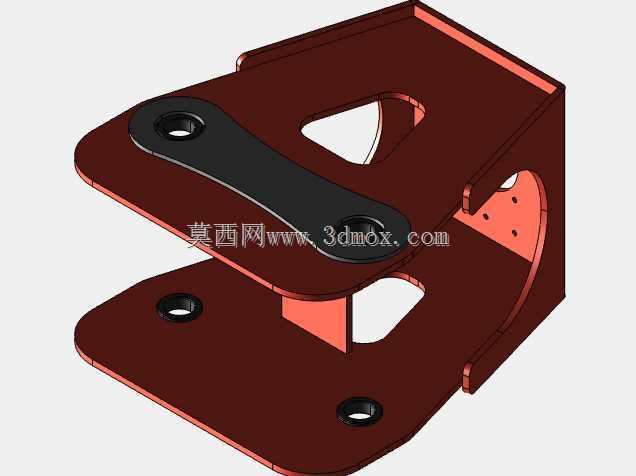

　　外形围绕中部劈刀通道做了大开口C形轮廓，开口曲线在保证抱拢范围的同时，避开原木端面劈裂瞬间向外胀开的干涉区域；铰接点位置经过力臂匹配，使液压缸在较小行程内即可获得足够的夹持包角，钳口内侧贴装防滑接触块，在带树皮、表面湿滑或截面椭圆的工况下仍能稳定托住木料，避免劈裂受力时原木偏转滑脱。中部楔形刀具采用厚板加强结构，背部与主机架贯通焊接并辅以筋板约束，顶部连接座按照挖掘机属具常见的销孔间距和端面贴合尺寸设计，安装边界需要同时核对挖机斗杆销轴直径、连杆开档宽度以及属具回转半径，确保属具在举升、收斗和偏摆过程中不与斗杆、连杆发生几何干涉。液压回路依托挖掘机备用属具油路，钳体开合与劈刀进给的动作逻辑按现场作业顺序配置：

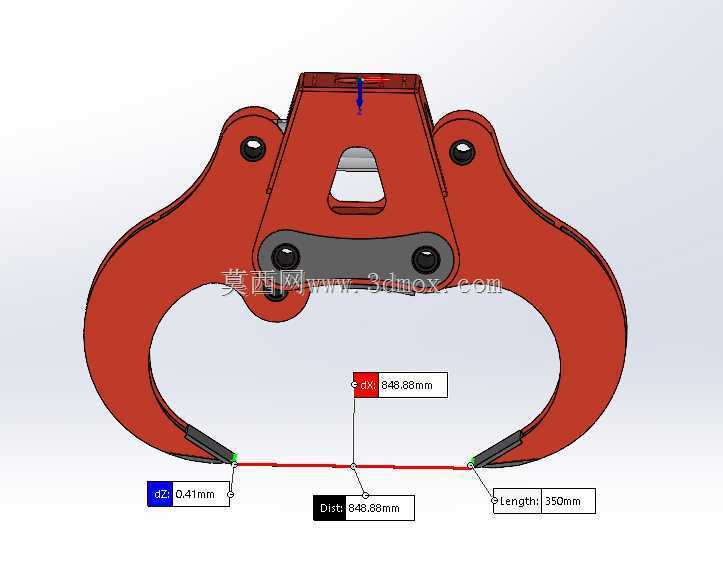

　　先由两侧钳口收拢对中并抱紧原木，使木料轴线与劈刀进给方向保持一致，再驱动楔形工作部件切入端面；劈裂完成后钳口松开，木料可直接落入料堆、运输车或接料输送设备。针对野外作业常见的偏载冲击，机架在铰接孔周边做了局部加厚，销轴配合段保留润滑与拆装空间，钳口接触块采用可更换形式，磨损后不必整体拆卸侧板；劈刀刃口区域考虑了反复压入木材时的磨粒磨损，结构上留出堆焊耐磨层或更换刀板的工艺空间。三维建模过程中，整体装配需要重点验证几个边界关系：一是钳口最大张开量对应可环抱原木直径，闭合最低点与挖掘机铲斗齿根轨迹之间的安全间隙；二是劈刀下行至极限位置时，刀体与钳口内侧、原木支撑面之间不能出现金属硬碰；三是上部连接座在偏载抓取时，销轴孔、

　　加强筋和侧板焊缝的应力传递路径是否连续；四是液压管路随钳体摆动的弯曲半径，避免在开合极限位置被夹挤。对于营林和生物质收储场景，该装置把挖掘机从单纯的搬运设备扩展为移动劈木工位，尤其在作业点分散、原木不宜集中堆放的山地条件下，可省去固定式劈木机的地基、电源和上料输送机配置；在木材加工场地，它也可作为粗破前的预分设备，把超大径段木拆分到后续削片、锯切设备可接受的进料尺寸。结构建模时还需结合实际挖机吨位复核属具自重与前端载荷，钳体外形虽为对称红色焊接件，但内部受力并非简单均布，劈裂反力会通过原木接触区反向作用于钳口和机架，因此侧板轮廓、刀座过渡圆角、铰接座加强板都应按载荷路径布置，而不是仅按外观包覆。整体设计兼顾抓取稳定性、劈裂导向性和属具换装通用性，使一台挖掘机能够在归堆、拆垛、劈分和装车之间快速切换作业状态。
