林业伐木抱夹锯伐树机头三维结构

　　该伐树机头属于林业采伐与园林清障作业中常用的工程机械前端属具，整体采用上抱夹、下抱夹与中部回转支承相配合的结构形式，可安装在挖掘机、装载机臂架或专用林业机械工作臂末端。设备在实际作业中先由上部弧形夹爪抱住树干，下部钳体同步收拢定位，随后由内置锯切机构完成树干截断；夹爪保持夹持状态后，可将伐倒木段转运、归堆或装车，减少人工扶树、油锯切割和二次搬运环节。在山地林地更新、城市行道树处置、河道沿岸清障、电力廊道树木修剪以及生物质原料收集中，这类属具能够把采伐、夹持、集材几个动作集中在一个工作循环内完成，尤其适合胸径较大、人工靠近风险高的树木处理场景。

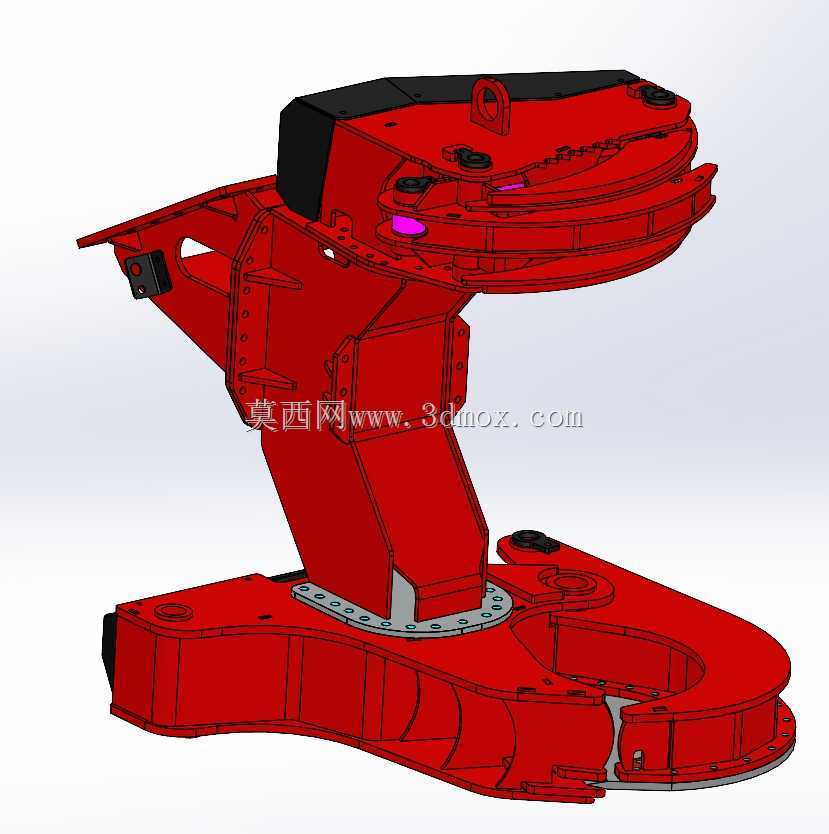

　　从结构布局看，模型主体分为顶部连接座、上部夹臂、中部支撑立架、回转连接盘和下部抱夹锯架。顶部连接座用于与主机臂端销轴、液压回转装置或快换接口对接，安装孔位和连接板厚度需要按照主机载荷等级校核。上部夹爪呈弧形包络，内侧形成较大的接触面积，作业时可适应树干截面不规则、树皮表面湿滑等情况；夹爪根部通过铰接点与立架连接，开合过程中依靠液压缸提供闭合力。中部立架承受抱夹偏心载荷、锯切反力和树木倾倒时产生的冲击弯矩，因此侧板采用箱型加强形式，外侧可见连续筋板和分段焊接轮廓，既控制整机重量，又避免夹持大径级树木时立架开口变形。

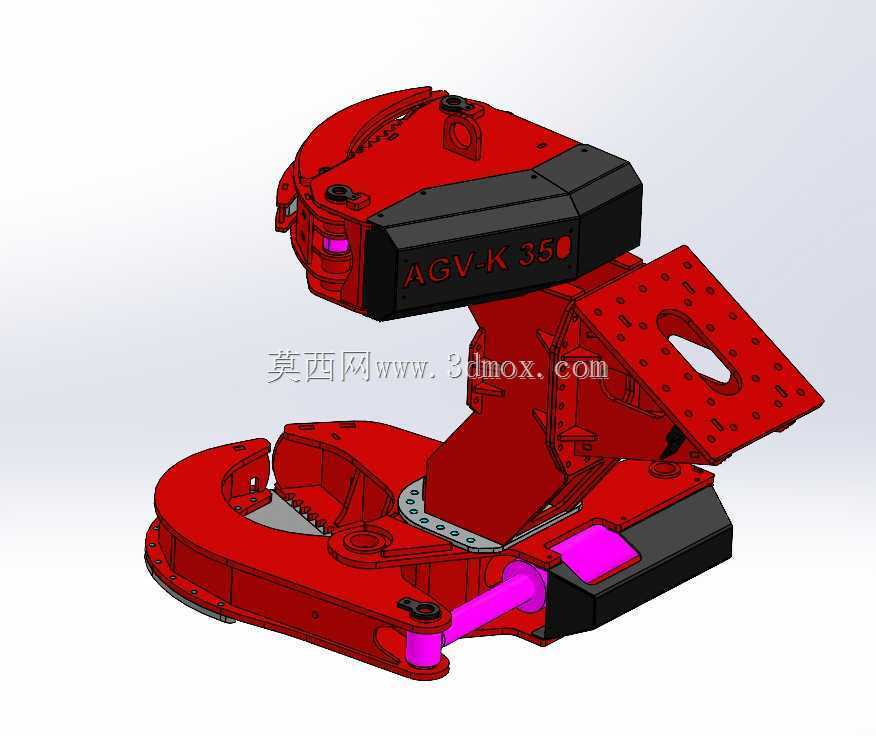

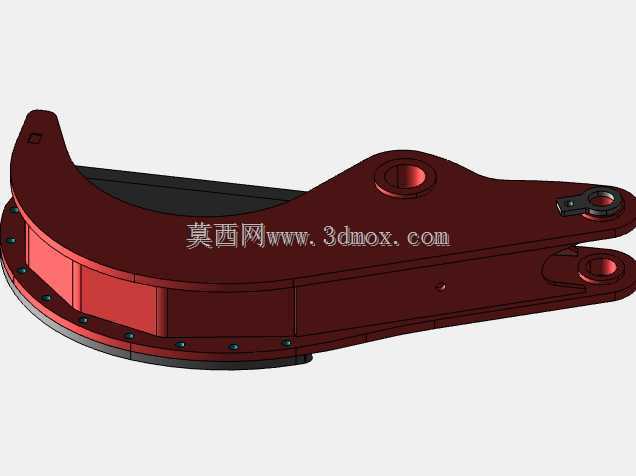

　　下部钳体是该设备的主要承载与锯切区域，外形为大开口C形框架，前端圆弧空间用于容纳树干，底部布置锯链或锯片运动通道。钳体两侧宽厚侧板在锯切时承担扭转和侧向冲击，靠近回转盘的位置设置环形法兰和螺栓连接面，便于机头相对主机进行旋转对位。回转支承下方的连接盘使机头能够在树干不同方向夹持时调整角度，作业人员不必反复移动主机位置即可完成抱树、下锯和转向放料。对于结构设计人员而言，建模时需要重点控制铰接点同轴度、液压缸行程与夹爪开度的关系、回转盘螺栓分布圆直径，以及锯切通道与夹爪闭合轮廓之间的干涉边界。

　　该类伐树机头的设计思路不是单纯追求最大开口，而是在夹持范围、抱持力、锯切能力和主机重量之间取得平衡。夹爪弧度过深会增加小直径树木对中难度，弧度过浅则在大径级树干上容易打滑；上下抱夹的垂直间距需要保证树干被夹持后不发生明显翻转，同时给锯切机构留出稳定切削区。液压缸通常布置在立架侧面或钳体内部，随模型展开时应检查活塞杆全伸、全缩状态下与侧板、树干轮廓和管路的间隙。锯切机构附近还需考虑链条张紧、导板更换、防护盖板和废屑排出空间，避免树枝、树皮堆积影响连续作业。

　　外形与安装边界方面，机头在运输和收拢状态下应保持夹爪闭合，下部C形框架向前突出，顶部连接座位于整机重心上方。与主机匹配时，不能只核对法兰孔距，还要复核臂端俯仰极限下机头与斗杆、油缸、地面的距离；当机头旋转至侧向夹持位置时，下部钳体外缘会形成较大回转半径，林间作业需预留通道宽度。安装后还应确认液压管路随夹爪开合和回转运动的弯曲半径，高压胶管不得跨越剪切点或紧贴焊接棱角。整体三维结构适合用于林业属具方案展示、铰接机构校核、夹爪开度分析、液压件布置检查以及主机匹配选型参考。
