伐木拖车配套原木劈裂夹持作业装置

　　这套装置面向林区集材、山场原木初加工以及小型木材转运场景开发，核心是挂载在伐木拖车上完成原木固定与轴向劈分作业，替代传统人工持斧劈柴或固定式劈木机的转料流程。山场采伐下来的小径级原木、枝桠材截段后，不需要额外吊装转运到固定加工点，拖车行进到料堆旁即可就地完成劈分，处理后的木段可直接作为薪材、人造板原料或食用菌基料转运，大幅减少短距离倒运的工时消耗。

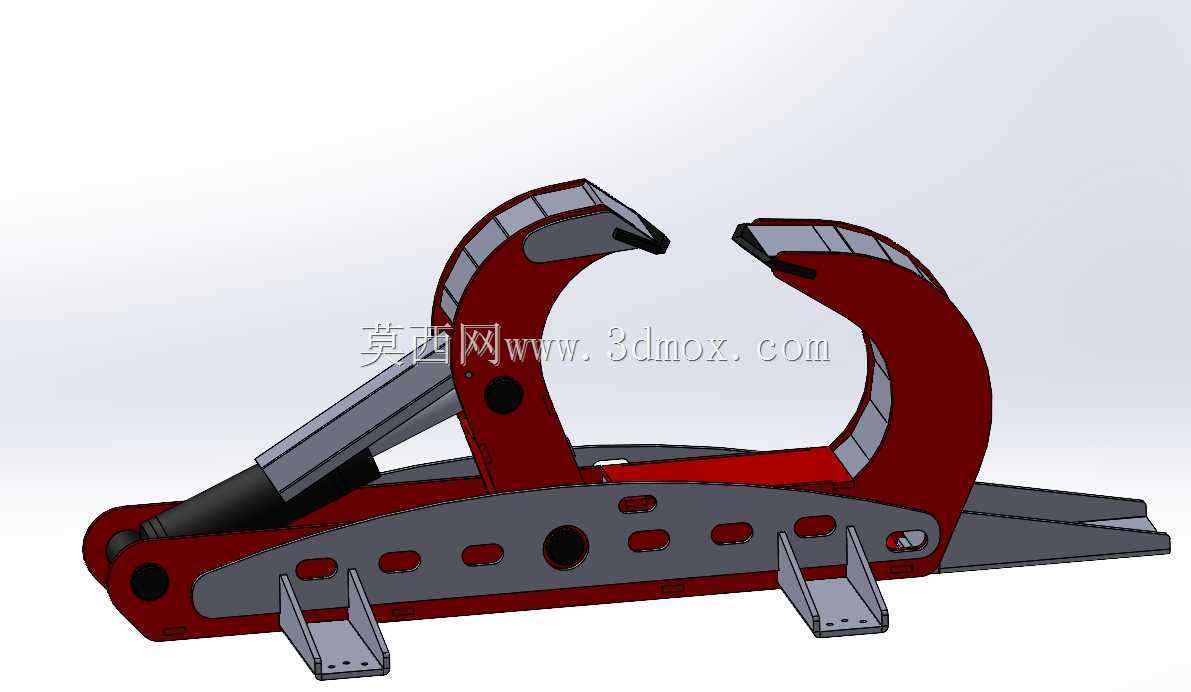

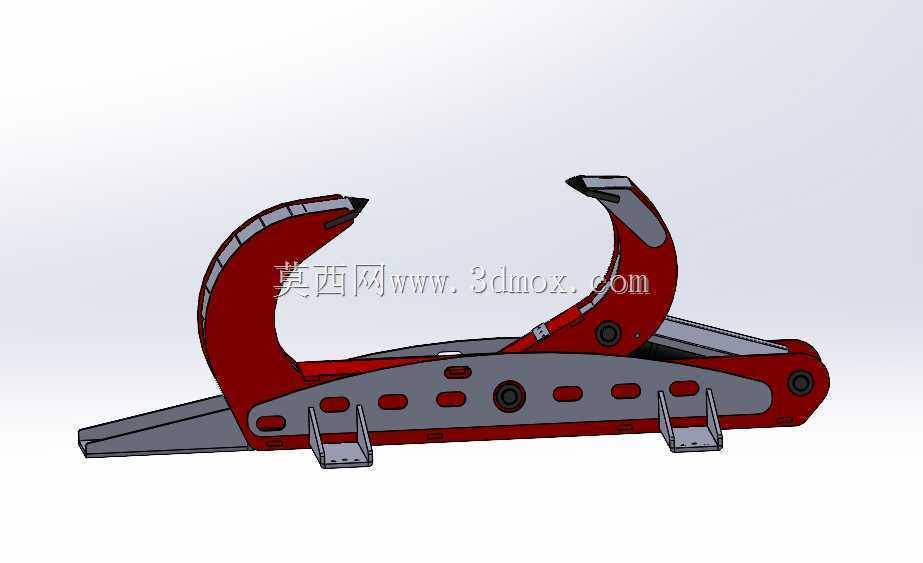

　　从实际作业逻辑看，装置采用双弯臂抱合加底部承托的构型，两个向上扬起的弧形钩臂负责从原木两侧围合抱紧，避免劈裂过程中原木受轴向力弹出或滚动；底部平直的承托梁贴住原木下表面，既承担原木自重，又在劈刀进给时提供反向支撑。承托梁上预留的多组安装孔位不是装饰结构，而是用来调整劈刀座、挡块和拖车连接支架的相对位置，适配不同直径的原木——小径木挡块内收，抱紧行程缩短，大径木挡块外移，给弯臂留出足够张开空间。

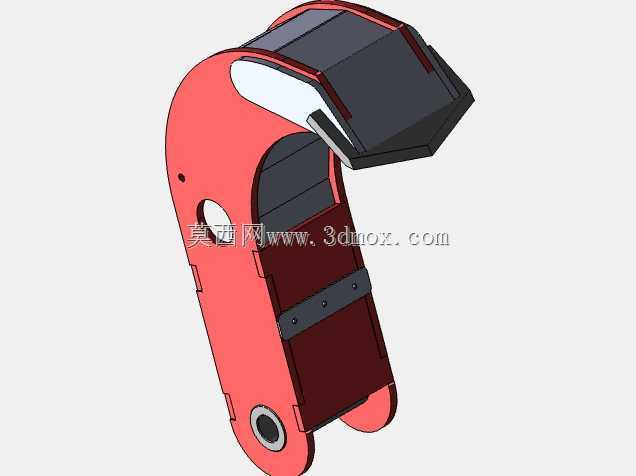

　　结构受力路径在建模时做了针对性强化：弧形弯臂采用箱型折弯轮廓，根部与底部主梁铰接，铰接点布置在主梁两端的加厚轴座上，劈裂反力通过弯臂直接传递到主梁，再经主梁下方两个立式支脚传导到拖车车架，不会让铰接轴单独承受偏载。弯臂内侧的锯齿状凸起不是切削刃，而是防滑咬齿，抱紧原木时齿尖压入木材表层，即便原木带树皮、表面沾有泥雪，也不会出现打滑转位。主梁侧面的长圆形减重孔沿受力中性轴排布，在不削弱抗弯截面模量的前提下降低整体自重，避免属具过重导致拖车前轴载荷超标。

　　设计过程中优先考虑了野外作业的容错性：所有铰接点位都预留了润滑脂注油通道，轴套采用可更换结构，林区粉尘大、树枝磕碰多，轴套磨损后不需要拆解整个臂体，单独更换衬套即可恢复配合间隙。弯臂的开合行程匹配常见伐区小径木规格，抱合范围覆盖常规薪材直径区间，超出范围的特大径木不在该装置设计工况内，避免强行超负载作业导致臂体变形。底部两个立式支脚的孔位对应伐木拖车的通用挂接点位，安装时支脚贴合拖车横梁后穿入销轴锁定，不需要对拖车主梁做切割焊接改造，属具可拆卸轮换，拖车在非劈柴季可换装其他集材属具。

　　外形边界上，装置整体呈长条形卧式布局，宽度控制在拖车车架宽度以内，林间窄道通行时两侧弯臂不会超出车体刮碰树干；高度方向弯臂扬起状态低于拖车驾驶室后视边界，驾驶员倒车对位时可直接观察到弯臂与原木的相对位置，不需要额外指挥人员。作业状态下弯臂向下抱合，整体重心落在承托梁平面附近，劈裂冲击载荷作用时整机不会出现侧向倾翻趋势。

　　三维结构建模完整还原了每一块折弯板、铰接销轴、加强筋和安装支脚的装配关系，各运动部件之间预留了合理的运动间隙，弯臂全行程开合不会与主梁、支脚发生结构干涉，工程师可直接在模型基础上校核抱合力、劈裂反力与车架挂载强度，也可根据对应拖车的挂接尺寸调整支脚孔距，适配不同品牌的林业拖车底盘。
