背负式风送喷雾施肥一体机结构

　　这套三维结构围绕丘陵果园、设施菜地和小块农田中的植保作业展开，核心是把药液雾化、颗粒肥抛送与背负移动集成在同一台便携设备上。整机由上部储液储料箱、中部动力风机单元、背部承托机架、侧向控制手柄和长距离风送喷管组成，建模时各部件按实际装配关系分层布置，便于检查管路走向、紧固件位置和操作空间。

　　从使用场景看，设备主要面对拖拉机难以进入的梯田、棚室行间和密植果园。作业人员通过背带将主机承托在背部，双手控制喷管方向，风机产生的高速气流沿绿色风管输送，药液或粉状肥料在喷口附近混入气流后被抛向作物冠层。相比单纯重力喷洒，风送方式能够把雾滴带到叶片背面和枝条内侧，也能将颗粒肥均匀铺撒到根区附近，适合喷药、叶面追肥、粉剂施用和少量播种辅助等作业。

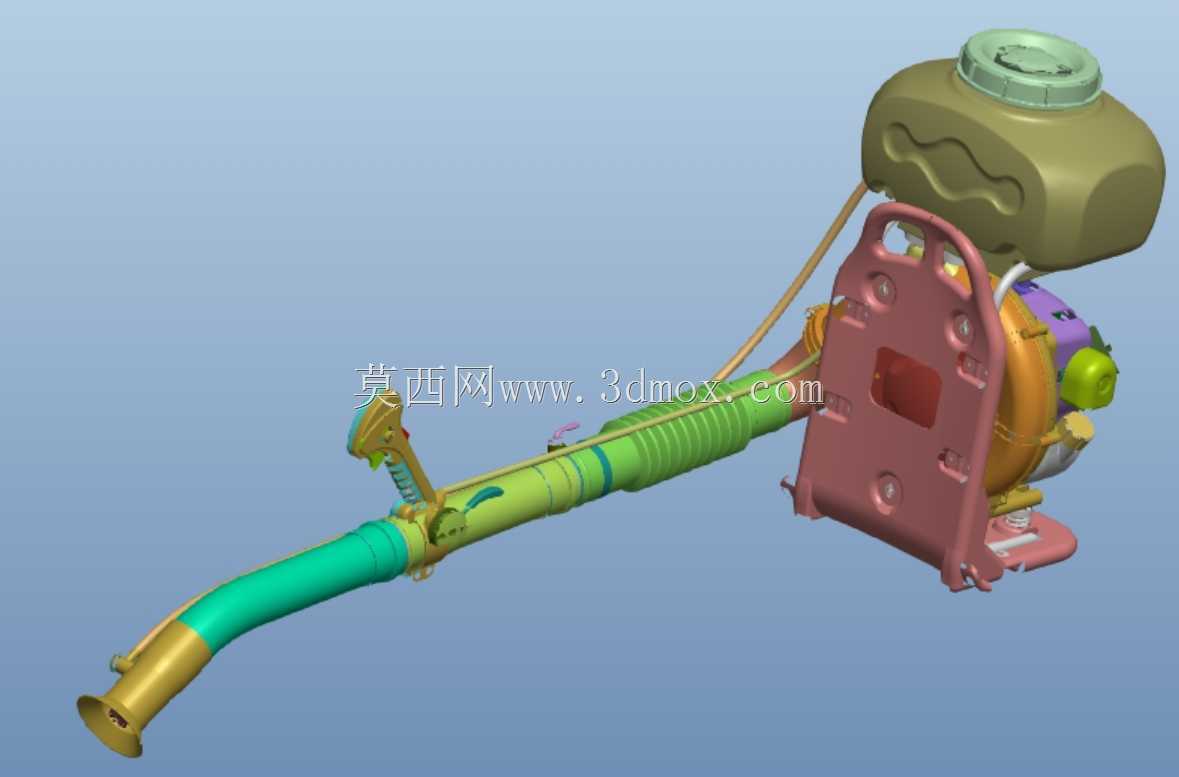

　　结构设计上，上部箱体采用大圆角厚壁外形，顶部设置加液盖和收口颈部，既保证装填容量，也避免搬运中棱角磕碰。箱体下部通过支撑面与风机壳体连接，管路沿机架侧面下行至喷管，减少外露软管被枝条勾挂的概率。中部红色背板是人机承载的关键件，表面预留减重孔、安装孔和加强翻边，背部轮廓需要贴合背负支架；在三维校核中，应重点关注背板与风机外壳、油箱或动力部件之间的间隙，保证振动件不与承托件直接摩擦。

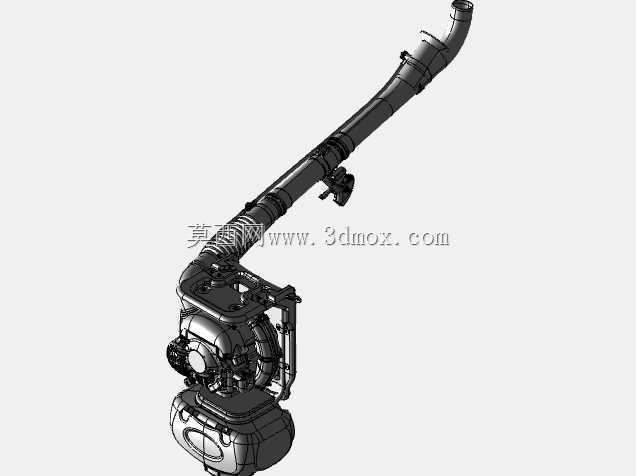

　　喷管部分采用分段式布置，靠近风机端为波纹柔性节，可吸收发动机和风机振动，中段为直管，前端逐渐过渡到弯头和窄口喷筒。波纹节不能只按外观建模，其波峰、波谷厚度和两端卡箍位置会影响弯曲半径与气流阻力；前端弯头决定喷射方向，手柄、扳机和调节阀布置在操作者自然握持区域，使行走中可以单手完成开度调整。喷管末端的金属色收口段用于提高出口风速，建模时需保持内流道连续，避免台阶造成涡流和药液沉积。

　　动力与风机单元位于箱体下方，外壳、风叶、拉盘、燃油箱和护罩按紧凑原则排布。该位置既要缩短风路，又要让整机重心尽量靠近操作者背部，因此模型中较重的动力件不宜过度外伸。机架下方设置支撑脚，设备停放时可让喷管和壳体不直接接触地面；护罩边缘与运动件之间应保留安全间隙，维修侧需要留出拆卸火花塞、空滤和油管的操作空间。

　　外形边界方面，整机高度主要由储液箱和加注口决定，宽度受背部承托架和风机护罩限制，长度方向的最大尺寸来自向前伸出的喷管。布局校核时不能只看主机本体，还要把喷管左右摆动、向上举升和向下贴近地面的姿态纳入干涉检查。背负状态下，箱体上沿不应遮挡操作者头部视线，喷管手柄应在手臂自然弯曲范围内，后端壳体与腰背之间保留缓冲垫厚度。

　　建模过程中可将设备拆分为储料系统、风送系统、动力系统、背负机架、操纵管路五个子装配。储料箱关注壁厚、盖口密封和安装支撑；风机系统关注蜗壳、叶轮、进出风口和风管连接；机架关注板件折弯、孔位、焊缝或螺栓连接；喷管关注柔性段摆动、卡箍固定和末端流向。管路走线应沿机架边缘固定，折弯半径不宜过小，接头位置要便于拆装，并远离高温排气区域。

　　该模型适合用于农业机械课程设计、植保设备结构分析、便携机具人机工程校核以及喷撒类产品方案演示。检查重点不在复杂曲面本身，而在背负重心、风管连续过渡、操作件可达性、维修拆装边界和田间枝条环境下的防勾挂设计。
