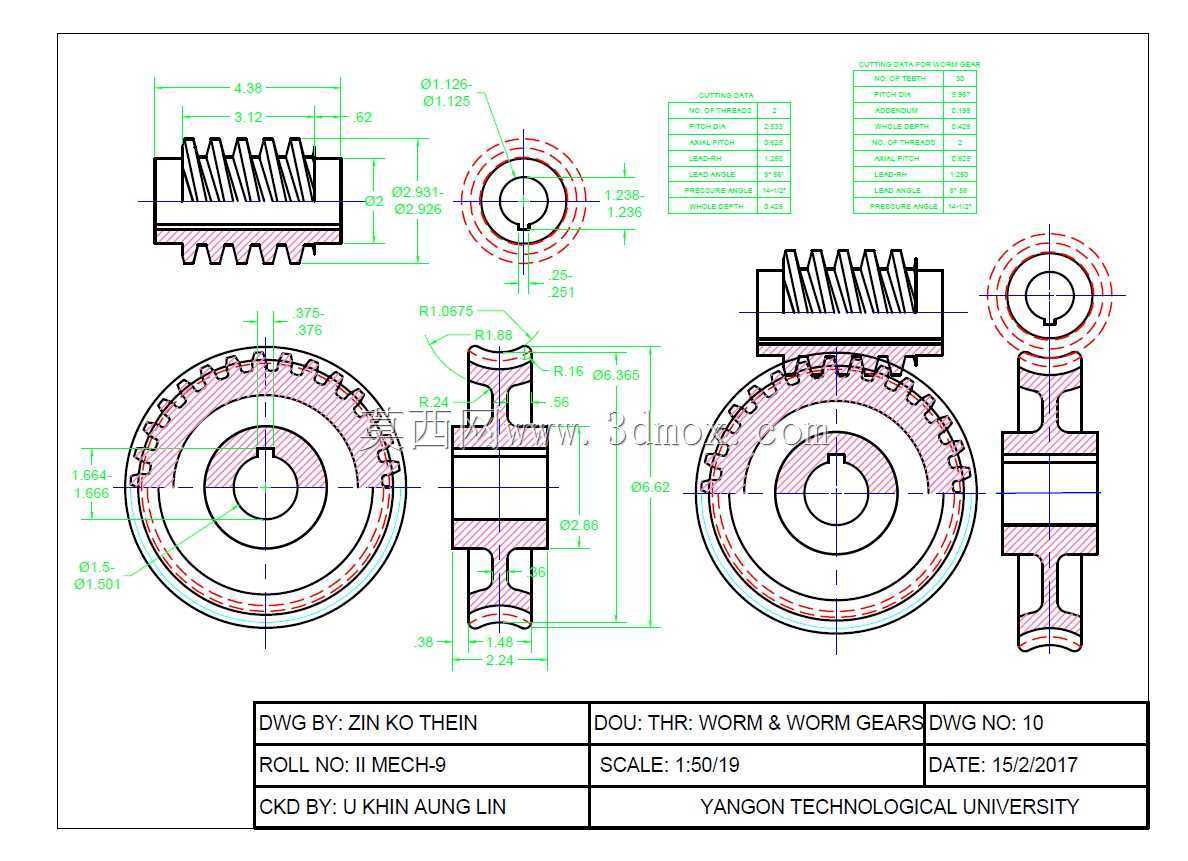

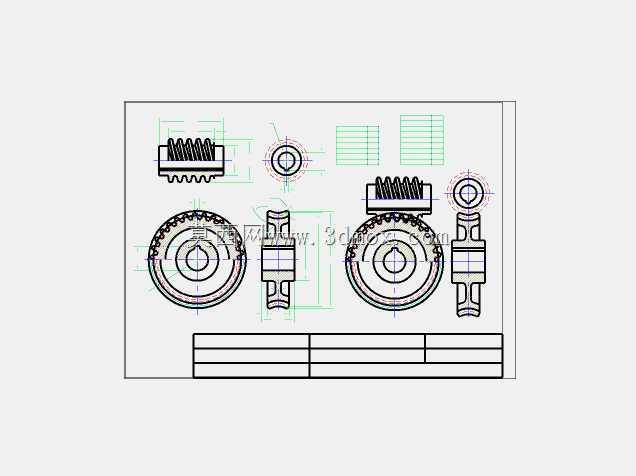

双螺纹蜗杆蜗轮啮合传动结构设计

项目分类:齿轮 发布时间:2024-09-22 ID:773528
  • 双螺纹蜗杆蜗轮啮合传动结构设计
  • 双螺纹蜗杆蜗轮啮合传动结构设计

  这套双螺纹蜗杆蜗轮传动结构,核心应用在需要大传动比、低噪音运行的交错轴传动场景中,常见于小型输送设备的减速单元、精密进给机构、自动化生产线的转角传动工位,相比单头蜗杆结构,双螺纹设计在同等蜗杆转速下能获得更高的输出转速,同时保留蜗杆蜗轮传动自锁性可控的特点,可根据实际负载需求调整导程角,适配不同工况下的反向锁止要求。

  从结构功能来看,该传动副通过蜗杆上的两条螺旋齿与蜗轮轮齿连续啮合,将蜗杆的回转运动转化为蜗轮的垂直交错轴回转运动,啮合过程中齿面接触为线接触形式,相比交错轴斜齿轮的点接触承载能力更强,运行过程中多齿同时参与啮合,传动冲击小、噪音低,适合对运行平稳性有要求的中低速重载传动场景。设计过程中首先确定了中心距参数,以此为基准匹配蜗杆的分度圆直径、模数与头数,双螺纹的齿形分布采用对称排布,保证啮合过程中受力均匀,避免单侧齿面过度磨损;蜗轮的齿形采用与蜗杆共轭的渐开线适配齿形,加工时可通过滚齿工艺直接成型,保证与蜗杆齿面的啮合贴合度。

  尺寸与安装边界方面,蜗杆部分采用两端轴颈支撑结构,轴颈直径与安装轴承的内孔尺寸匹配,轴端预留了键槽安装位,可直接与动力输出端的联轴器或带轮连接,蜗杆的轴向长度覆盖蜗轮的全齿宽,保证啮合过程中不会出现齿面脱开的情况;蜗轮的轮毂部分设计有通孔与键槽,可直接套装在输出轴上,轮毂外径与轮辐的过渡位置采用圆角处理,减少应力集中,蜗轮的外圆直径、齿顶圆尺寸均按照安装腔体的预留空间做了适配,安装时可通过端盖调整蜗杆的轴向间隙,保证啮合侧隙在合理范围内,避免侧隙过大导致传动回差超标,或是侧隙过小出现卡滞、齿面磨损加剧的问题。

  实际选型应用时,需要注意该传动副的润滑方式,由于啮合过程中齿面存在相对滑动,需采用粘度适配的齿轮油进行润滑,蜗杆下置的安装形式可让齿面充分浸油,带走啮合产生的热量,降低齿面磨损速率;如果用于垂直安装的场景,需要额外配置油封防止润滑油泄漏,同时在箱体上设置透气塞平衡内部压力。这套结构的设计充分考虑了加工工艺性,蜗杆可通过车削、铣削工艺加工,齿面粗糙度可通过后续磨削提升精度,蜗轮采用锡青铜材质搭配钢制蜗杆的材料组合,既能保证齿面的耐磨性,又能控制加工成本,适配中小功率传动场景的长期运行需求。在装配环节,需要先调整蜗杆的轴向位置,保证蜗轮齿面的接触斑点位于齿高中间位置,沿齿长方向的接触长度不小于全齿长的一半,避免出现边缘接触导致的局部载荷过大,装配完成后手动转动蜗杆应无卡滞感,运转全程无异常噪音,才能满足实际使用的精度要求。
