DUNGS压力开关1/4接口带刻度盘结构

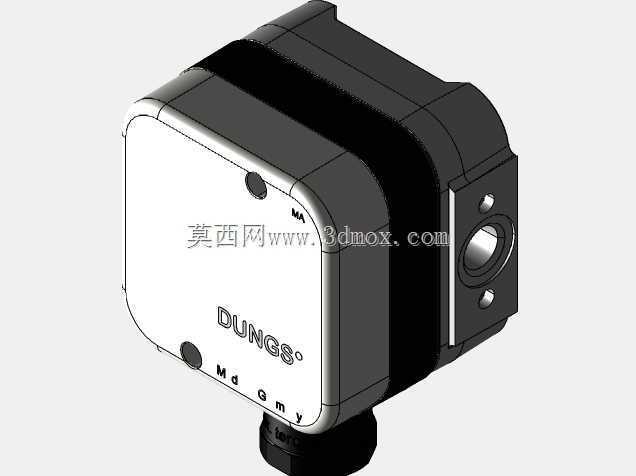

　　在燃烧器、燃气调压撬、锅炉供气管路以及小型工业气动控制系统里，压力开关承担着把管路压力越限信号转化为电气触点动作的任务。这套三维结构还原的是DUNGS风格方形压力开关，主体采用黑白拼色壳体，正面印有品牌标识与Md、Gm、y等调节刻度字符，侧面布置1/4规格压力接口，底部延伸出接线或膜盒感应段，整体围绕现场安装、压力取样和触点调节三个核心环节展开。

　　从实际布置看，这类器件通常贴装在燃气阀组、过滤器出口或燃烧机风气管路上，通过侧向1/4螺纹接口直接旋入取样点，也可借助短管引出安装。方形外壳的优势在于面板朝向清晰，检修人员站在设备正面即可读取刻度盘位置，判断设定压力区间；壳体边角做了圆弧过渡，既减少压铸或注塑成型时的应力集中，也避免现场布线、拆装时划伤手。正面两个小圆点对应壳体固定或调节限位结构，黑色中框把前后壳体箍合在一起，形成防护腔，内部容纳膜片、弹簧、杠杆微动开关和调节螺钉。

　　压力取样路径从侧部金属接头进入，接头周边保留两个安装小孔，用于固定接头座或辅助定位。介质压力作用在膜片上后，克服设定弹簧预紧力，推动杠杆触发微动开关；压力低于回差设定值时，触点复位，从而实现超限报警、联锁停炉或风机切换。刻度盘围绕调节轴布置，2英寸量级的表盘区域把压力档位映射为可见字符，调试时旋转调节件即可改变弹簧压缩量，不需要拆开壳体就能凭刻度粗调，再配合标准压力表精调。

　　建模时需要重点控制几个边界：一是1/4接口的螺纹有效长度、密封面直径和六角/圆柱接头外形，保证与现场球阀、弯头、取压短接装配时不发生干涉；二是侧接口中心到底部接线端的距离，决定了阀组侧板开孔和走线空间；三是方形壳体的宽度、厚度与后方黑色线圈/接线腔轮廓，关系到密集阀组中相邻元件的最小间距。底部圆柱段要预留电缆锁紧或接线盒旋转空间，不能让外壳贴死管壁。

　　结构设计上，前盖承担标识与刻度显示功能，后盖容纳动作机构，侧面金属接头承受管路拧紧力矩，因此接头与塑料壳体之间通常设置加强嵌件或金属支承面，避免旋紧螺纹时拉裂壳体。黑色中框不仅是外观分件，也可作为前后盖扣合、密封圈压缩的承载区域；模型中应体现前后盖止口、螺钉柱、膜片腔分隔和开关安装位，哪怕外观件看不到内部，也应在装配层级里保留合理壁厚与装配间隙。

　　现场选型时，工程师关注的不只是接口规格，还包括取压方向、表盘可视角度、复位方式和触点容量。侧向接管适合水平管路侧壁取压，表盘朝前便于巡检；底部出线则让电缆沿管路下方敷设，减少油污水渍沿线缆流入壳体。若周围空间狭窄，方形外壳的对角尺寸、调节螺钉位置和接线插头插拔路径都要在三维布局阶段校核，避免压力表、球阀手柄和燃烧器外壳互相遮挡。

　　该结构把压力检测、机械比较、触点输出和刻度指示集成在一个紧凑盒体内，外观简洁但功能边界明确。三维还原时既要保证品牌面板、刻度字符、接口位置等可见特征准确，也要把膜盒腔、弹簧调节轴、微动开关行程和壳体密封关系按工程逻辑补齐，这样后续用于燃气管路教学、设备布局校核或维修备件建模时，才能真实反映压力开关在系统中的安装与动作状态。
