锯齿形刀片铣削定位工装夹具

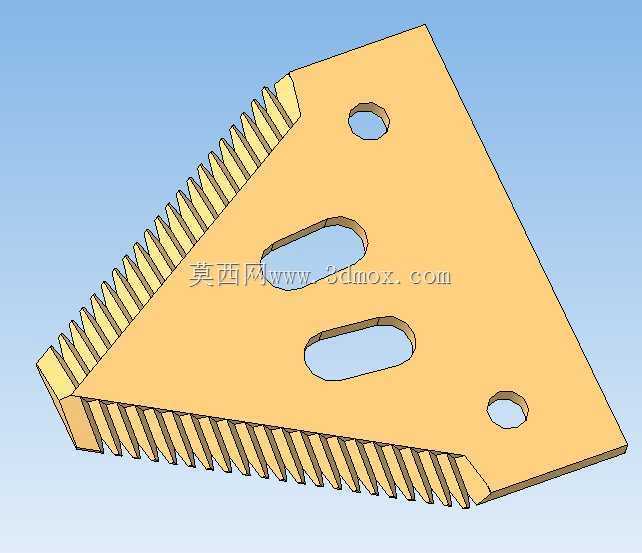

　　这套锯齿形刀片铣削定位工装，主要面向农机切割刀片、收获机定刀动刀以及各类带齿刃口薄片零件的批量铣削加工场景。在实际车间生产里，这类三角锯齿刀片属于易损易耗件，刃口齿形数量多、单件加工节拍短，如果直接用平口钳夹持毛坯，不仅找正耗时久，薄片工件还容易在铣削力作用下翘起、窜动，导致齿距不均、刃口厚度超差，甚至工件飞出引发安全隐患。这套工装的核心作用，就是把不规则三角刀片毛坯快速贴合定位、牢固压紧，让每一件工件的加工基准完全统一，操作工上下料无需反复打表找正，一次装夹即可完成整片锯齿刃口的铣削成型，大幅提升批量加工的一致性与生产效率。

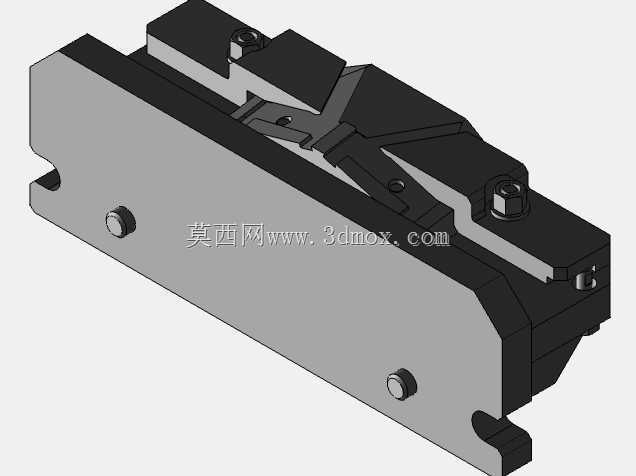

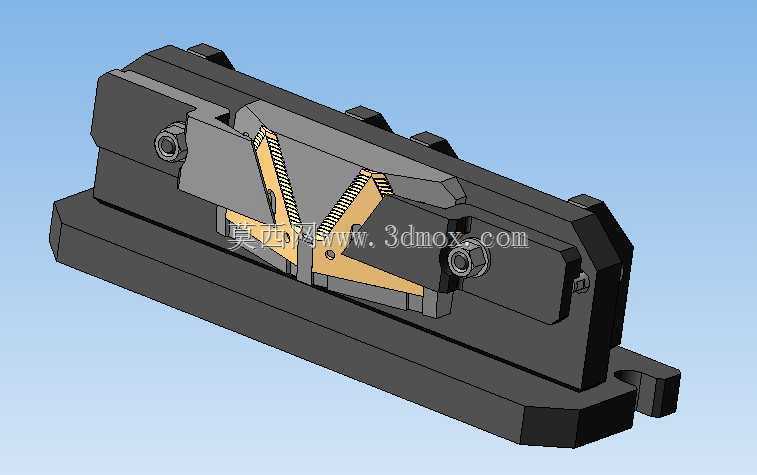

　　从结构设计思路来看，工装本体采用与刀片轮廓匹配的倾斜定位基面，基面角度完全贴合三角刀片的本体斜面，工件放置后自然贴合到位，不存在悬空间隙。工装两侧对应刀片齿形加工区域设计了让位空间，铣刀走刀路径全程不会与夹具体发生干涉，既可以加工刀片外边缘的连续锯齿，也能同步完成刀片上两个圆形安装孔、两个长条形调节槽的铣削或锪平工序。定位逻辑上优先以刀片毛坯的侧边与底面作为粗基准，配合两个定位销限制工件的水平位移，压紧点布置在工件实体区域、避开所有加工轮廓，压紧力方向垂直于定位基面，薄片工件受力均匀，不会出现装夹变形。

　　工装的外形尺寸围绕常规立式加工中心、数控铣床的工作台行程设计，底座长宽适配标准T型槽工作台，可直接通过压板或T型螺栓固定在机床工作台上，无需额外改装。定位基面的倾斜角度经过核算，保证锯齿刃口加工时刀具轴线与工件被加工面处于最优切削角度，减少刀具悬伸长度，提升铣削刚性。安装边界方面，工装四周预留了足够的扳手操作空间与刀具避让空间，工件上下料时无需拆卸工装本体，操作工只需松开压紧件即可取放工件，相邻工件切换时定位基准零偏移。

　　针对锯齿刀片的结构特点，工装定位面特意做了防屑设计，排屑槽沿齿形加工方向布置，铣削产生的金属切屑可随切削液直接冲走，不会堆积在定位基面与工件之间，避免垫屑导致的工件定位不平。两个长槽对应的工装位置做了下沉让位，加工长槽时刀具钻透工件后不会刮伤工装本体，延长夹具使用寿命。圆形安装孔位置同样设置了漏屑孔，切屑与切削液可直接从孔位排出，无需每次加工后人工清理基面。

　　在实际使用场景中，这类工装既可以配套普通数控铣床完成小批量多品种刀片加工，也可以接入自动化生产线配合机械手自动上下料，定位重复精度高，无需人工反复调整参数。针对不同厚度的刀片毛坯，工装压紧结构可通过调整压头行程适配一定范围内的板厚差异，柔性较强。不同于通用平口钳只能夹持规则矩形工件，这套专用工装完全贴合三角锯齿刀片的异形轮廓，装夹后工件刚性显著提升，铣削过程中振动小，加工出的齿形棱边清晰、齿距误差控制在工艺要求范围内，刀片后续热处理、研磨刃口的余量也能保持均匀。整套结构没有复杂的传动部件，日常维护仅需定期清理切屑、检查定位销磨损情况即可，车间现场使用故障率低，能够很好满足刀片类零件批量铣削的工艺需求。
