长条金属件冲压成型工装模具

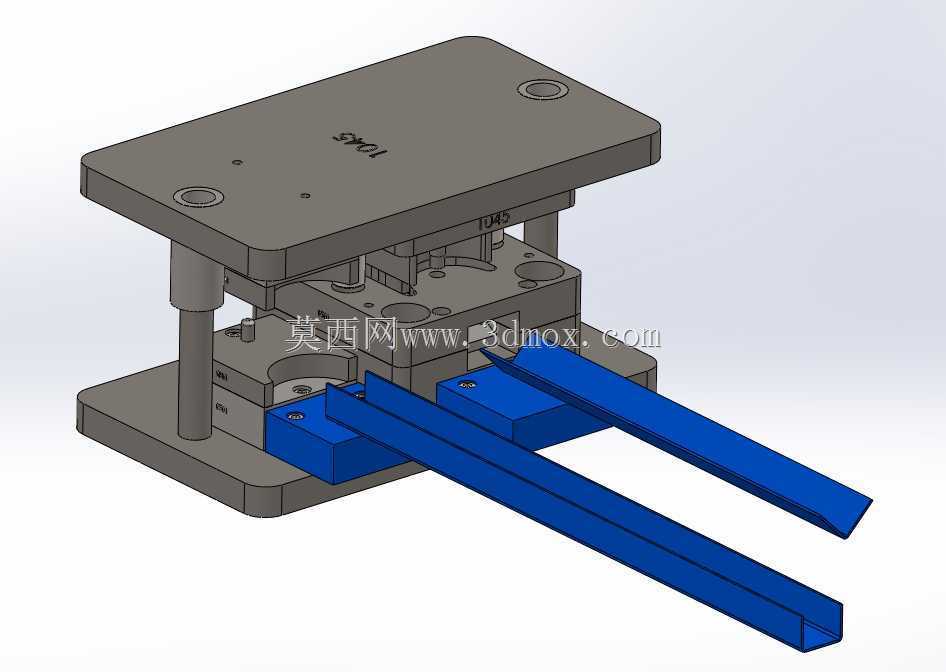

　　这套工装结构面向长条薄金属型材的连续冲压成型工序，整体采用上下双层模板搭配立式导柱的经典冲压模架布局，在五金冲压车间的开式压力机工位上承担送料、定位、压型与出料的整套作业。现场排布时，两根蓝色长导料槽从模架前侧向外延伸，直接对接卷料开卷机或者条料上料台，待加工的长条坯料顺着导料槽送入模腔内部，不需要人工逐片摆放工件，能够适配长尺寸型材的连续步进送料节奏，避免短坯料频繁上料带来的对位偏差。

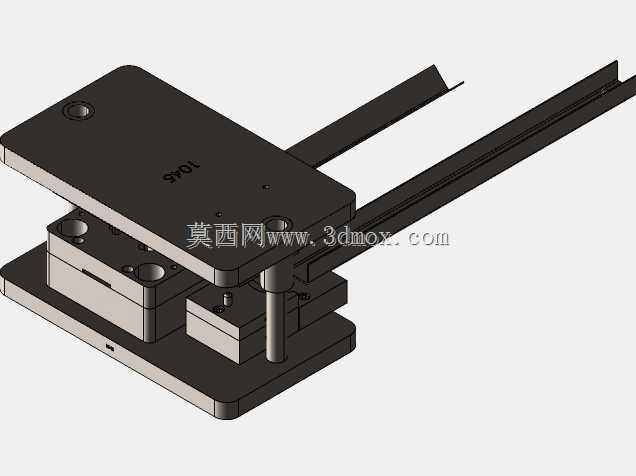

　　从结构分层来看，最上方的上模板作为冲床滑块的安装基准，板体上预留了模柄安装孔与紧固螺钉位，装配时直接锁紧在压力机滑块端面，随滑块做上下往复冲压行程；下模板则固定在压力机工作台面，四角布置的四根立式导柱与上模对应的导套配合，全程约束上下模的合模同轴度，哪怕承受偏载冲压载荷，也不会出现型腔错位、刃口啃伤的问题。上下模之间的核心工作区排布了成型冲头、压料板与定位挡块，蓝色的导料基座高出下模表面，两侧限位面刚好卡住长条坯料的宽度方向，送料过程中坯料不会左右窜动，每一次步进的定位精度都能保持稳定。

　　实际生产场景里，这类工装多用于五金支架、电器安装导轨、长条连接片这类细长冲压件的加工，细长工件如果采用普通单冲模，人工送料时很容易因为工件长度大出现尾部翘曲、送料偏移，连带出现成型尺寸超差、表面压痕的不良品。这套结构把导料路径从模腔内部一直延伸到设备外侧，长坯料在进入冲压区之前就已经被两侧导向面完全约束，哪怕坯料长度达到模架本体尺寸的数倍，送进过程也能保持平直。合模时压料板先接触坯料将其压紧在下模型面上，随后成型冲头下行完成折弯或者冲裁动作，开模后工件顺着导料槽向前送出，操作工只需要在出料端整理成品，不需要伸手进入模腔区域，既提升了工序效率，也消除了手工送料的安全隐患。

　　设计过程中首先要核对安装边界：上下模板的长宽尺寸需要匹配车间现有压力机的滑块安装孔距与工作台T型槽间距，导柱的闭合高度要和压力机的行程、装模高度范围匹配，避免出现合模到下死点时模架硬顶、或者开模后取件空间不足的问题。导料槽的伸出长度需要结合坯料的单步送进距离与整条料的总长度设定，槽内的导向间隙要比坯料厚度大0.1到0.2毫米，既要保证坯料滑动顺畅无卡滞，也不能间隙过大失去导向作用。模架内部的弹簧卸料结构隐藏在上下模板的型腔之间，开模时可以把包在冲头上的坯料及时推离，防止工件带料上翘磕碰导柱。

　　结构建模时需要重点校验几个配合关系：导柱和导套的同轴度公差要控制在IT7级以内，保证上万次冲压循环后导向间隙依然均匀；成型冲头和下模刀口的间隙按照所冲压板材的厚度选取，普通低碳钢板材取料厚的百分之五到百分之十，冲切断面才能保持平整无毛刺；蓝色导料块的安装面要和下模板上表面完全贴合，紧固螺钉采用沉头布局，不会突出导向面刮伤工件表面。日常维护时只需要定期给导柱导套加注润滑脂，检查冲头紧固螺钉是否松动，就可以满足长时间批量生产的使用需求，整体结构刚性充足、导向稳定，非常适配长条五金件的中小批量冲压成型工况。
