带零件尺寸标注的平行轴齿轮变速箱结构

项目分类:变速器 发布时间:2024-09-22 ID:773772
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构
  • 带零件尺寸标注的平行轴齿轮变速箱结构

  这套齿轮传动结构的建模过程,首先要明确其核心应用场景——这类平行轴定轴齿轮箱,常配套在中小功率的固定传动比工况中,比如小型输送线的动力端、专用机床的进给传动单元、农用小型机具的动力传递路径上,核心作用是在输入轴与输出轴之间实现固定转速比的扭矩传递,同时通过不同齿数齿轮的啮合匹配,把原动机的高转速低扭矩输出,转换为作业端需要的低转速大扭矩动力,部分同结构的箱体也可做增速传动使用,匹配小功率发电类设备的输入转速要求。

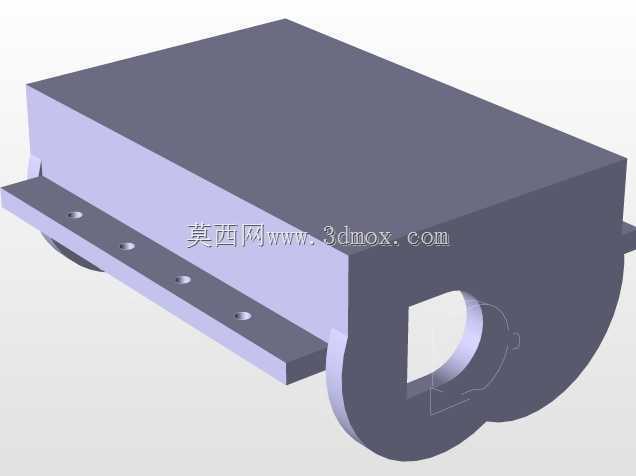

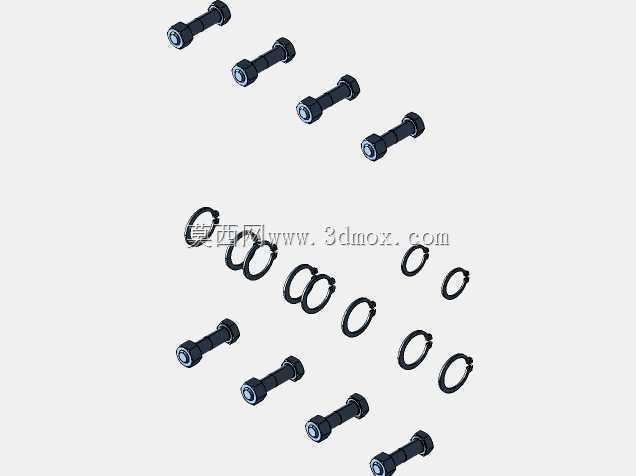

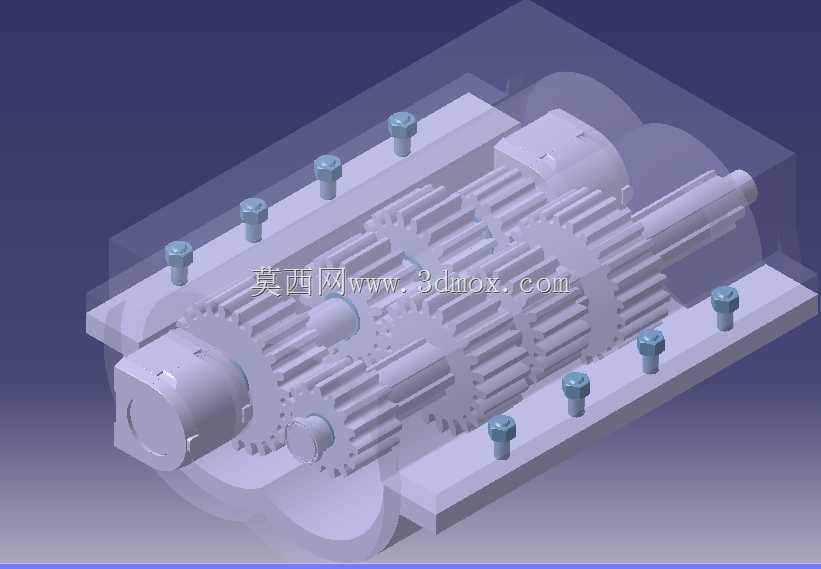

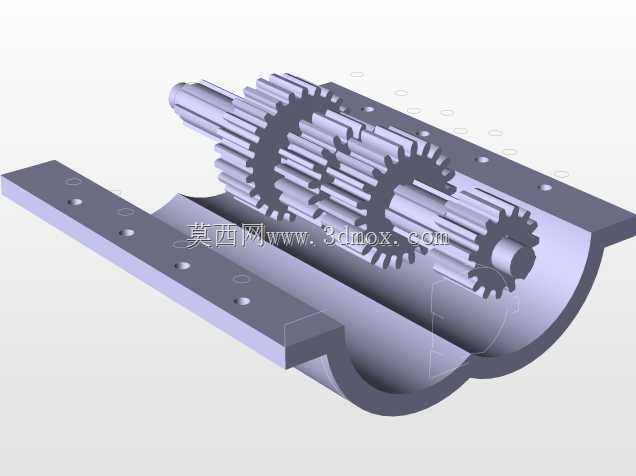

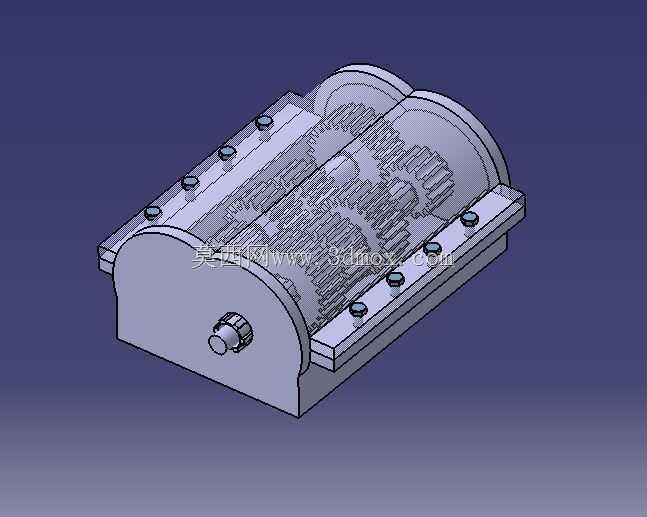

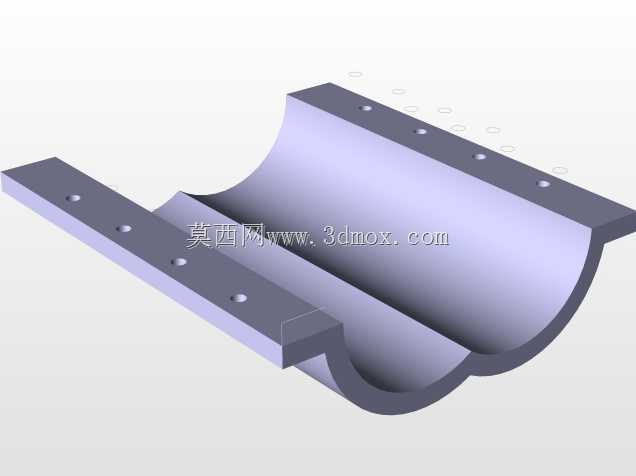

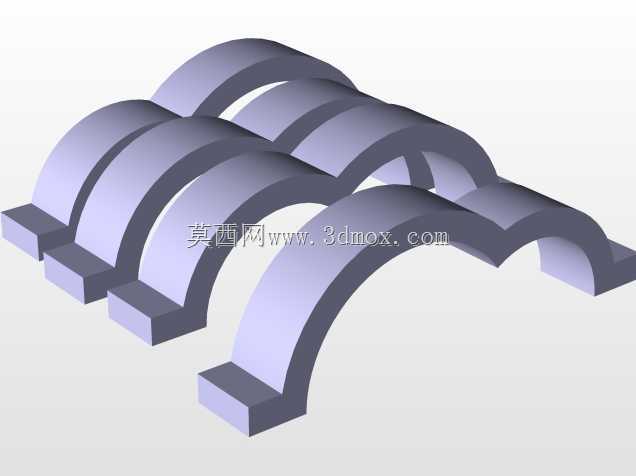

  建模时最先要敲定的是安装边界尺寸,整个箱体采用剖分式上盖加下座的结构,结合面布置在各轴的轴心线所在平面,这种设计的核心考量是装配便利性——所有轴系组件可以预先在箱体结合面位置完成预装,再扣合上盖拧紧紧固件,后期检修拆检时不需要拆动轴端连接的外部设备,只需要掀开上盖就能完成齿轮啮合间隙调整、轴承更换、磨损件替换等维护作业。箱体上的螺栓孔位置完全围绕轴系受力点布置,每一组啮合齿轮的径向受力方向对应位置都设置了紧固螺栓,避免箱体受齿轮啮合的交变载荷出现结合面张口,导致密封失效、润滑油渗漏的问题。

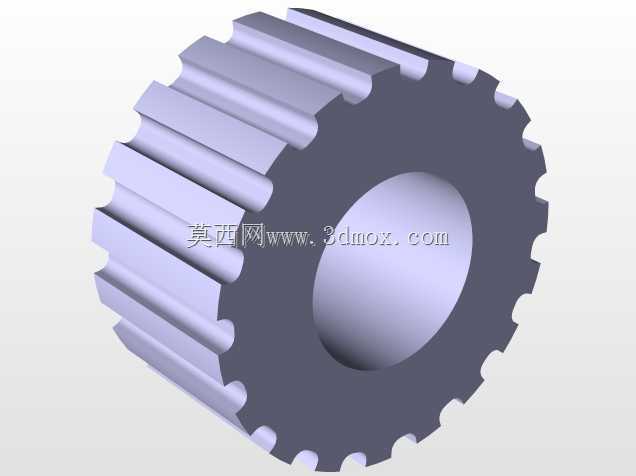

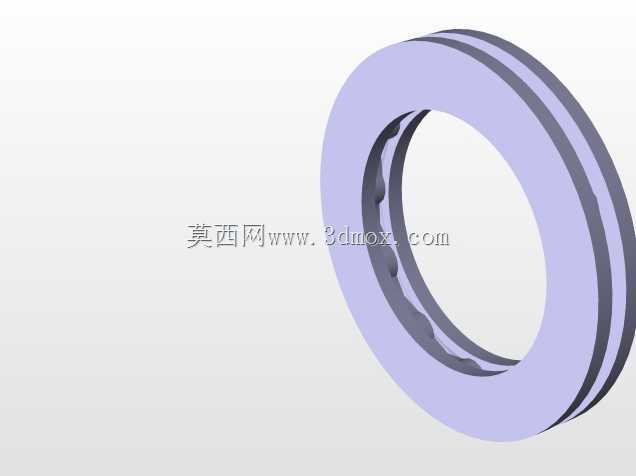

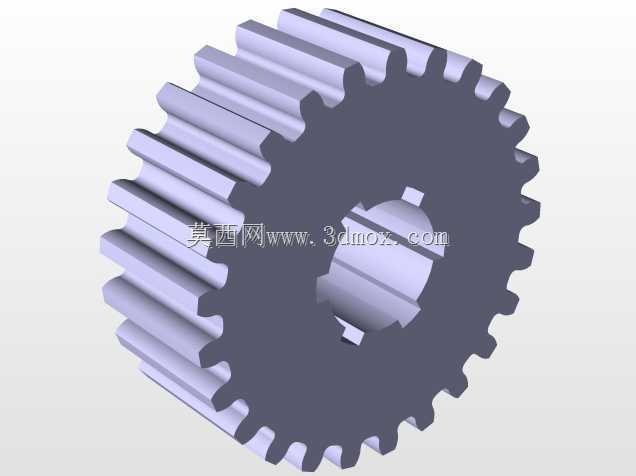

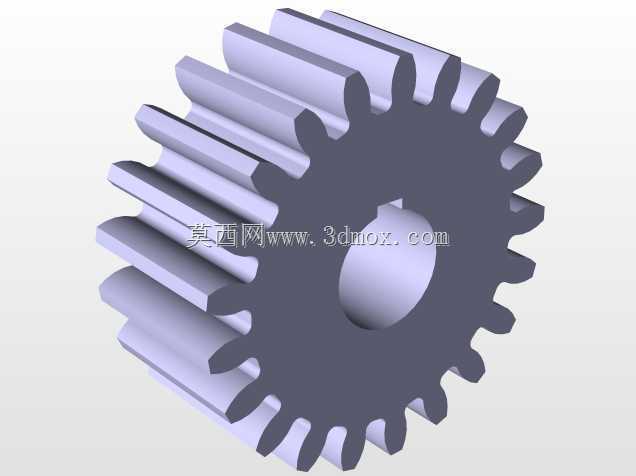

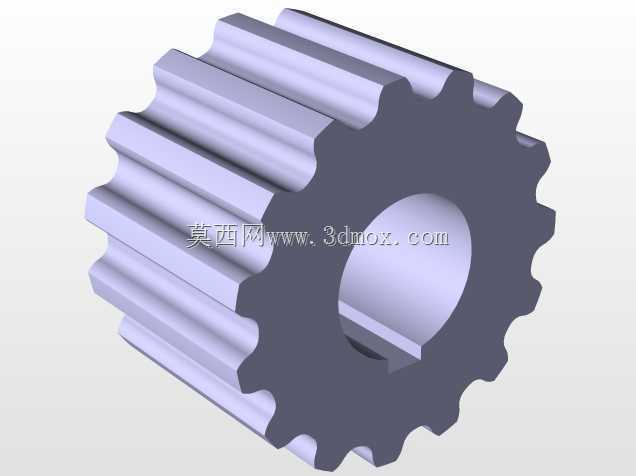

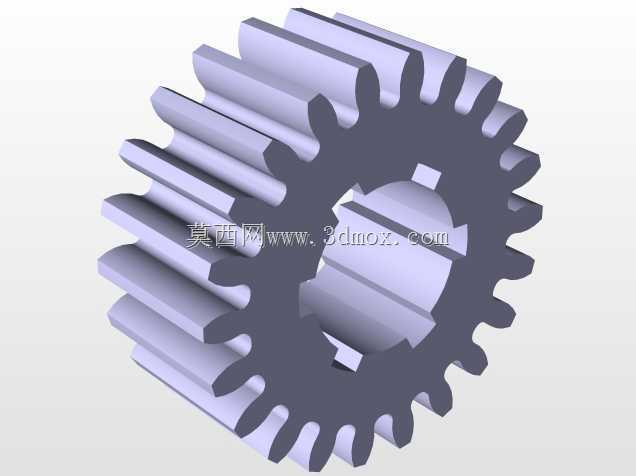

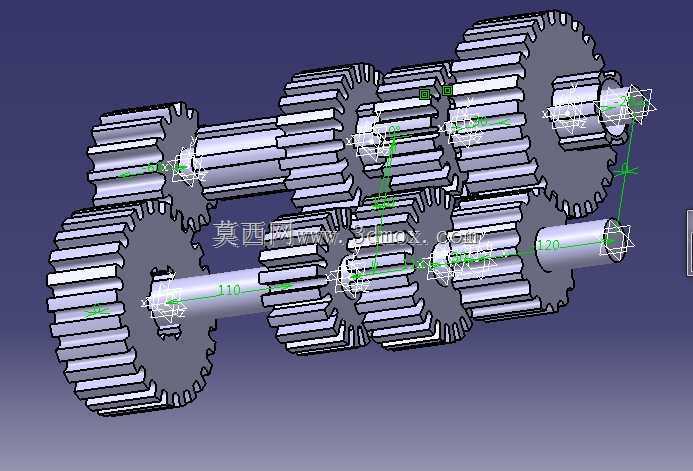

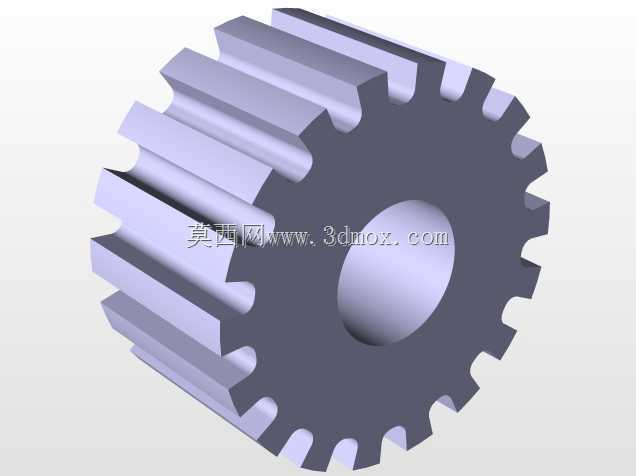

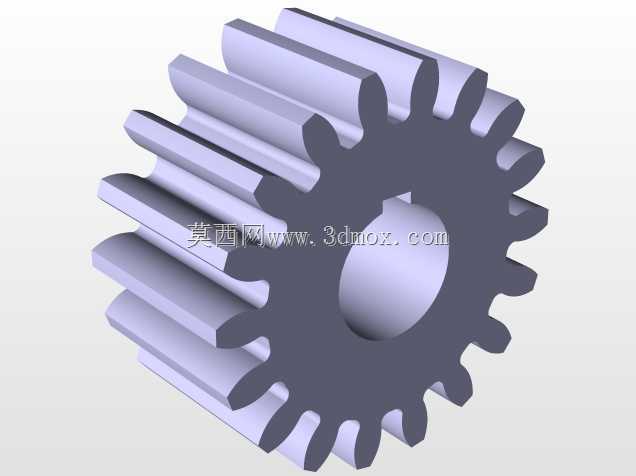

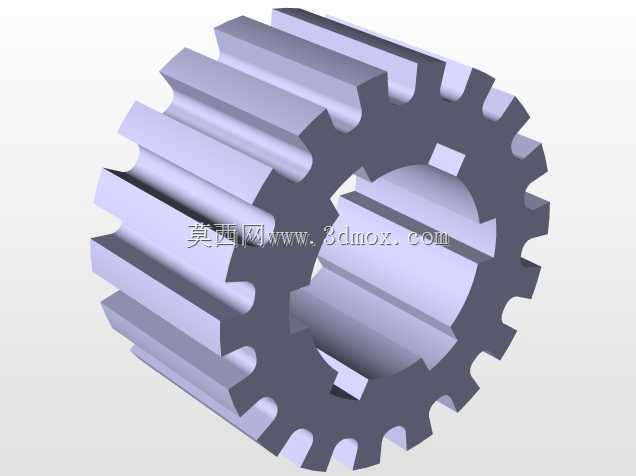

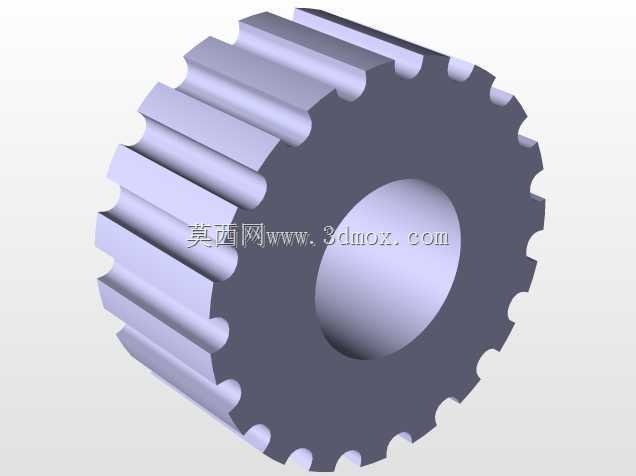

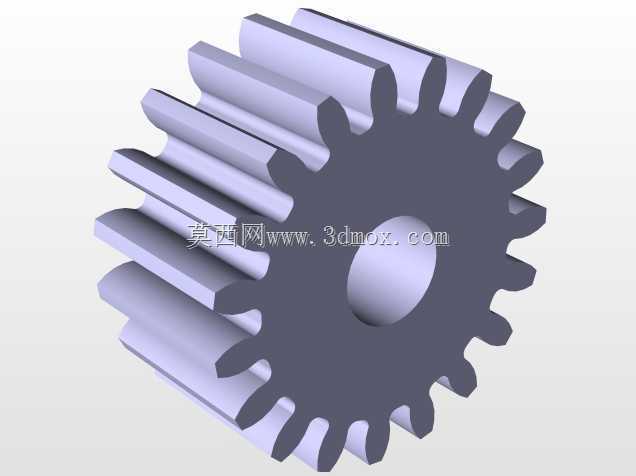

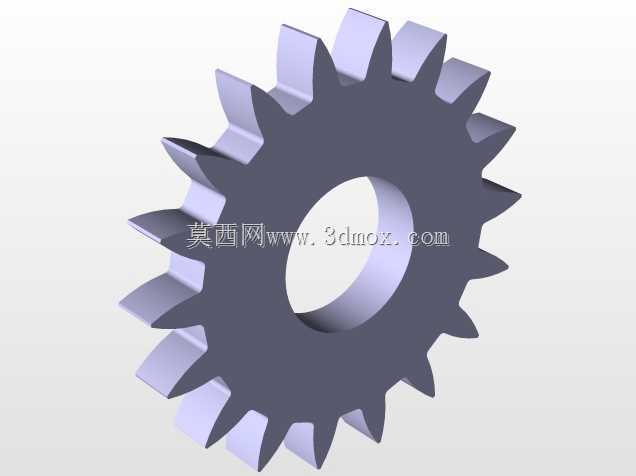

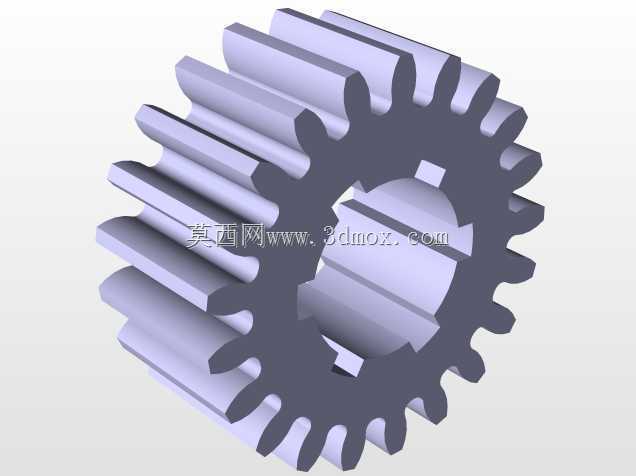

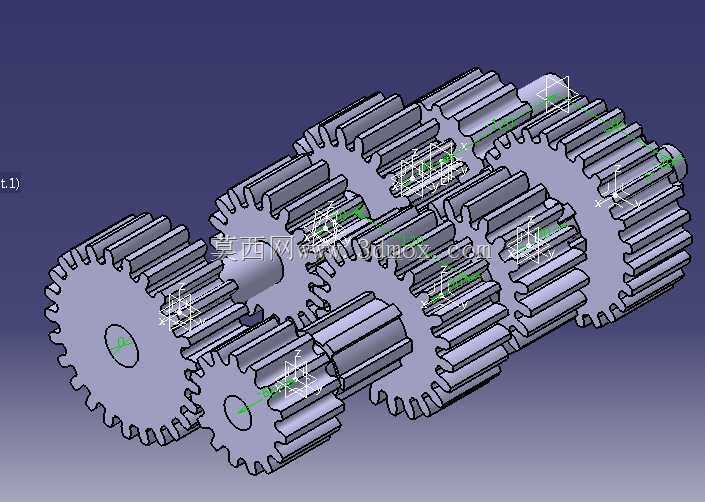

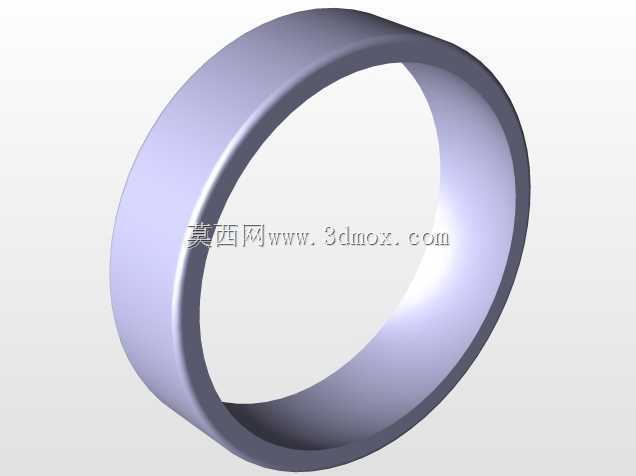

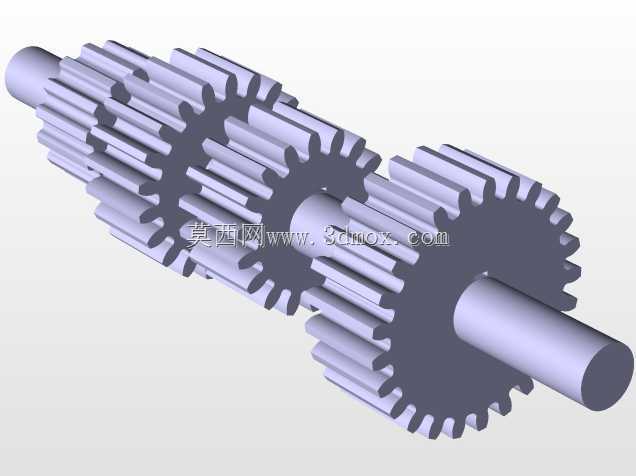

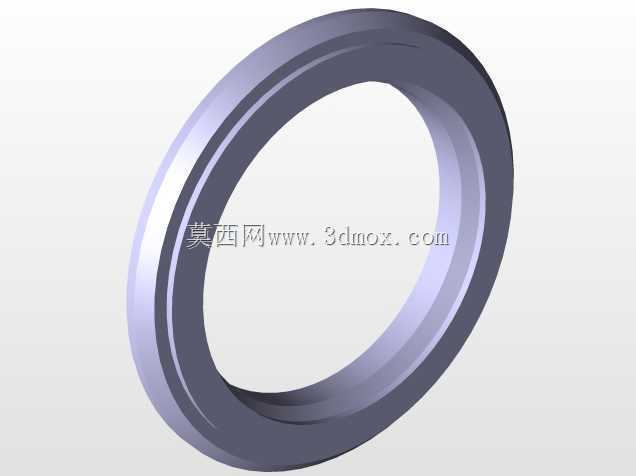

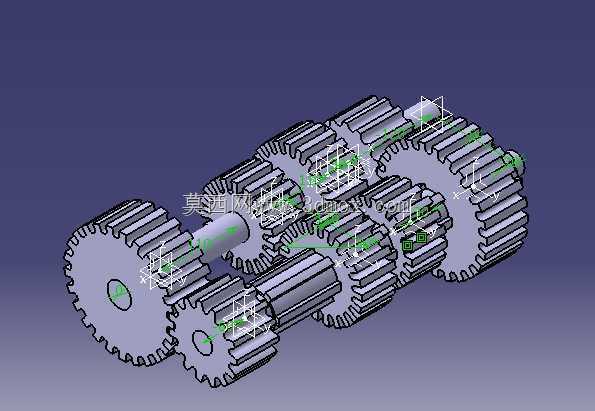

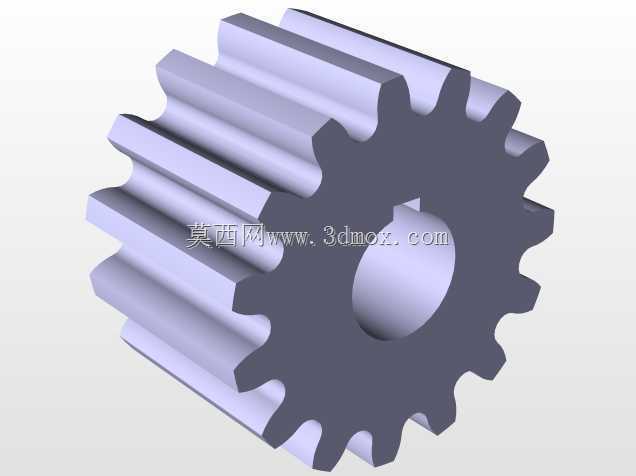

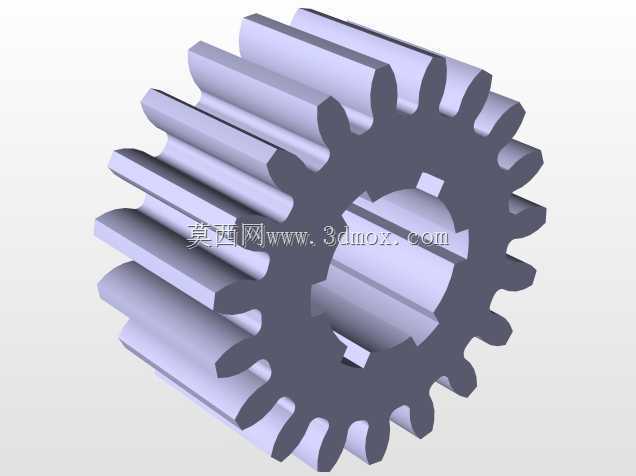

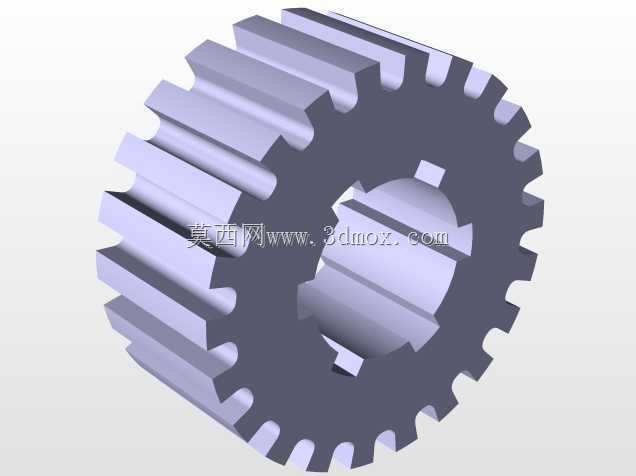

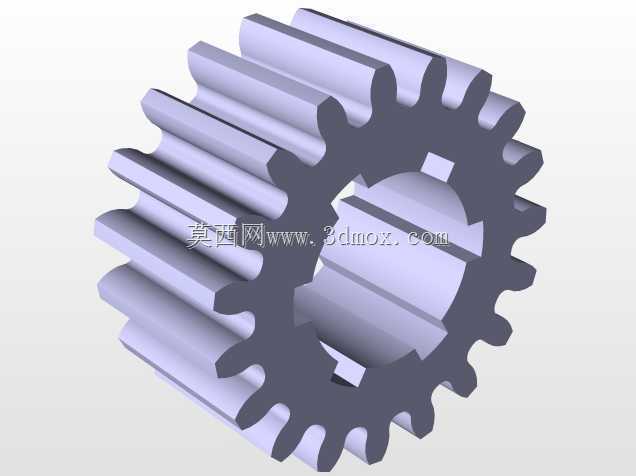

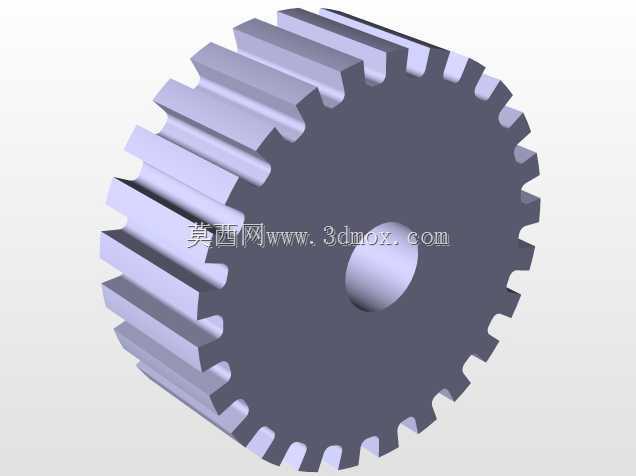

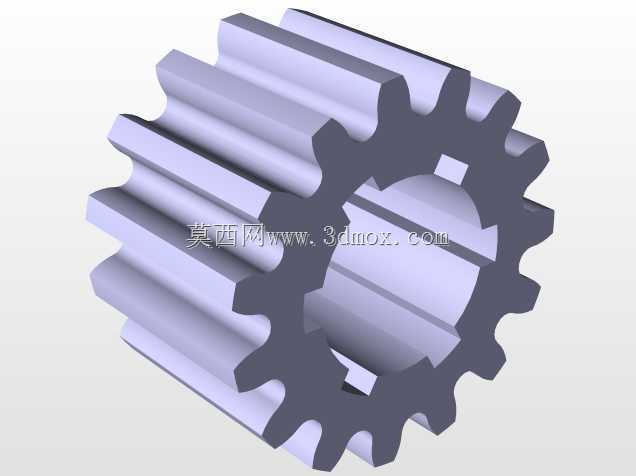

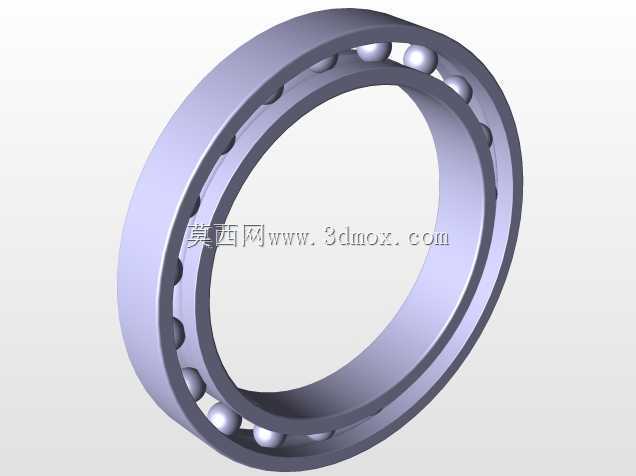

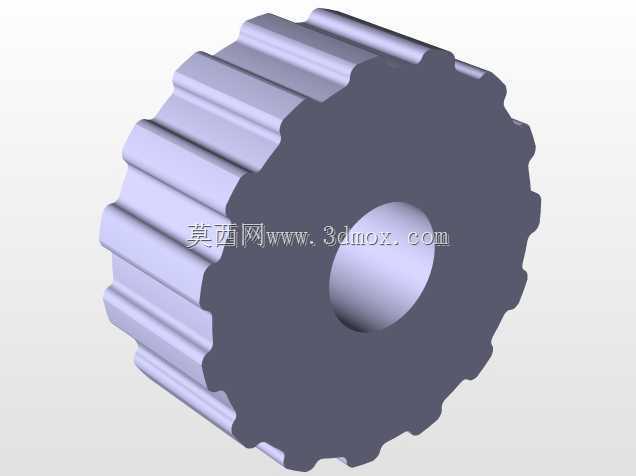

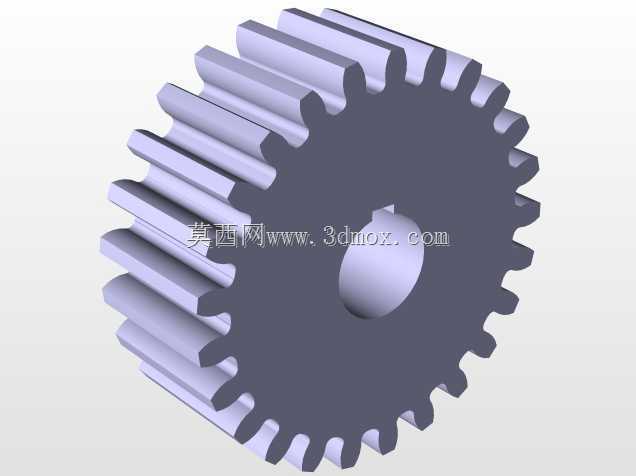

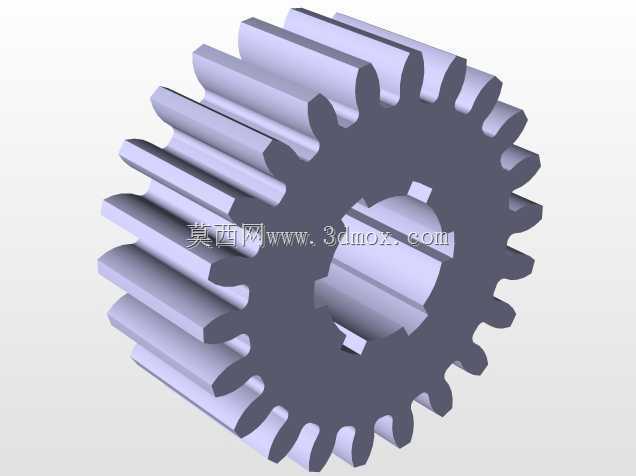

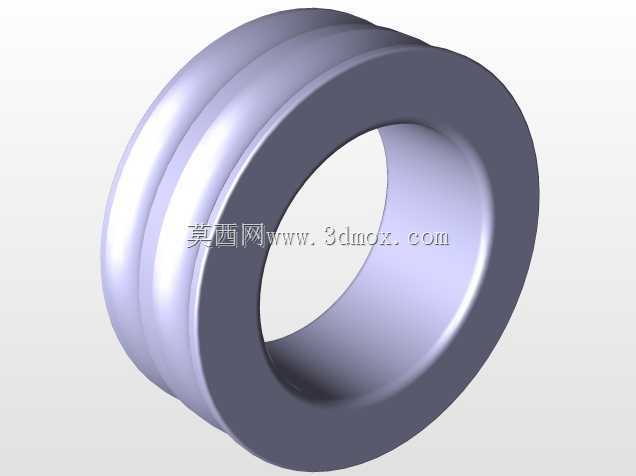

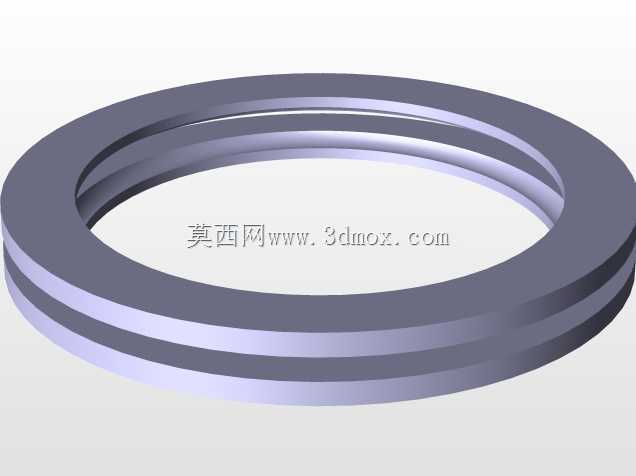

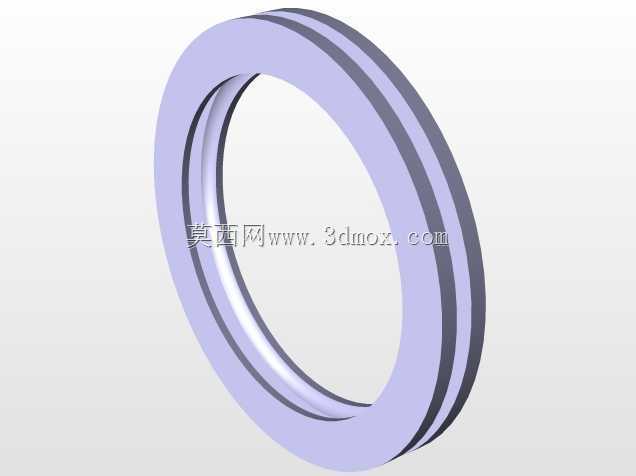

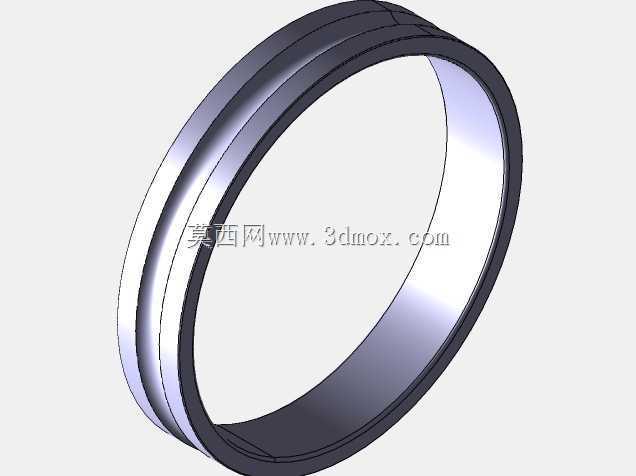

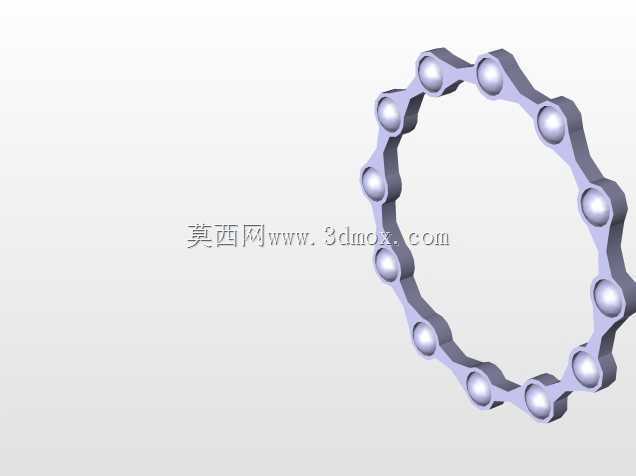

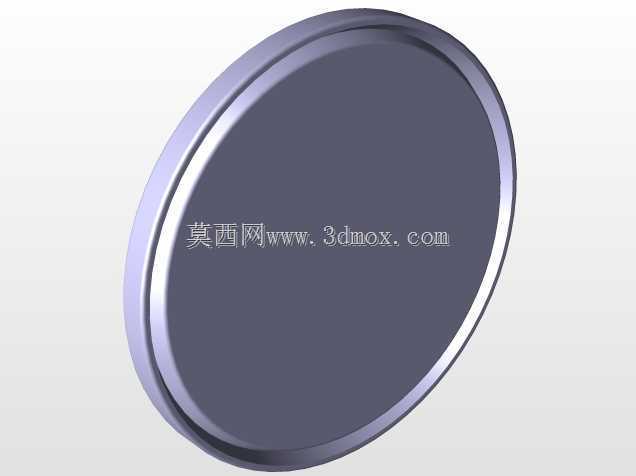

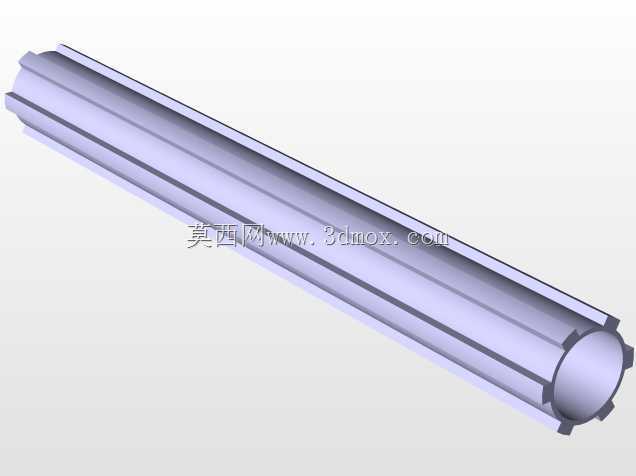

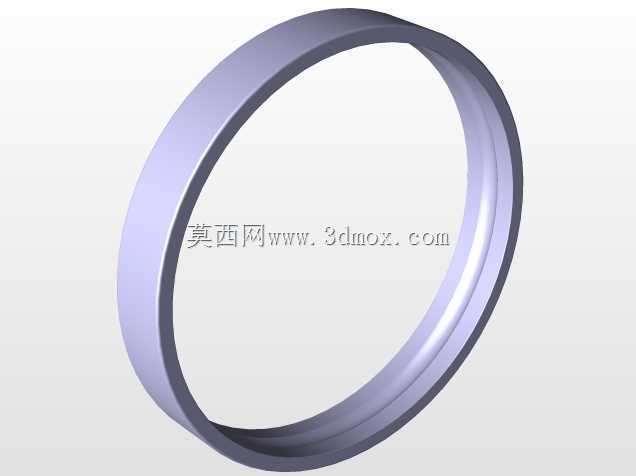

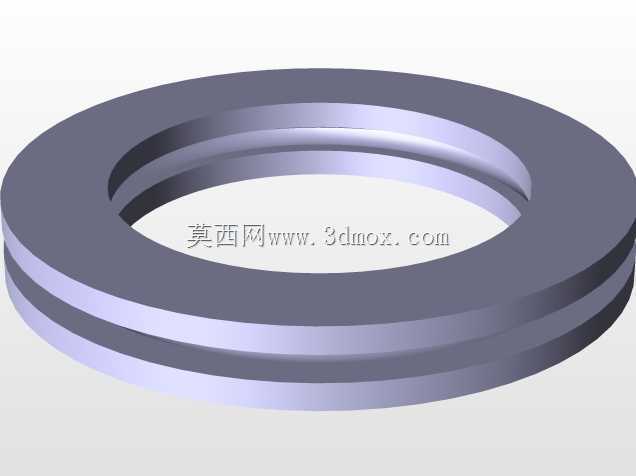

  轴系部分的建模严格按照实际装配逻辑搭建,每根轴上的齿轮与轴的配合段都标注了明确的尺寸公差,齿轮与轴采用平键连接传递扭矩,轴肩位置做了精准的定位尺寸标注,保证齿轮装配后啮合宽度完全对齐,不会出现偏载导致的轮齿早期磨损。轴承选型匹配轴径尺寸,轴承座孔的同轴度在建模时做了装配约束,同一根轴两端的轴承孔轴心线偏差控制在机械设计要求的公差范围内,避免轴系转动时出现卡滞、附加载荷过大的问题。齿轮的轮齿参数按照标准渐开线圆柱齿轮建模,齿顶圆、齿根圆、分度圆尺寸都做了明确标注,啮合侧隙通过齿厚偏差的参数设置预留,保证常温装配、正常润滑工况下轮齿不会出现顶死、润滑脂无法进入啮合面的问题。

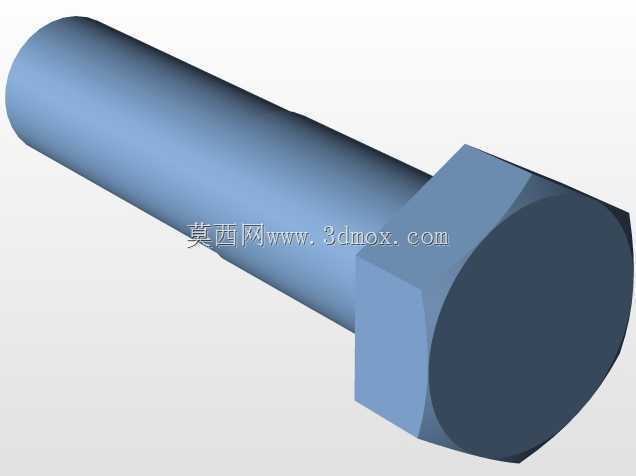

  箱体的外形设计充分考虑了实际安装需求,下箱体底部设置了平整的安装基面,基面上的安装孔位置按照常用配套设备的安装接口尺寸预留,安装孔的沉头深度匹配常用六角头螺栓的头部尺寸,保证螺栓拧紧后头部不会突出安装基面,避免安装时出现箱体悬空、振动过大的问题。箱体上盖设置了透气塞安装位,避免齿轮运转时箱体内温度升高、压力增大导致润滑油从密封件位置挤出,同时在箱体下部设置了油位观察、放油螺塞的安装位置,所有接口尺寸都符合通用机械设计的标准规范,不需要额外做非标改制就能匹配常用的标准辅件。

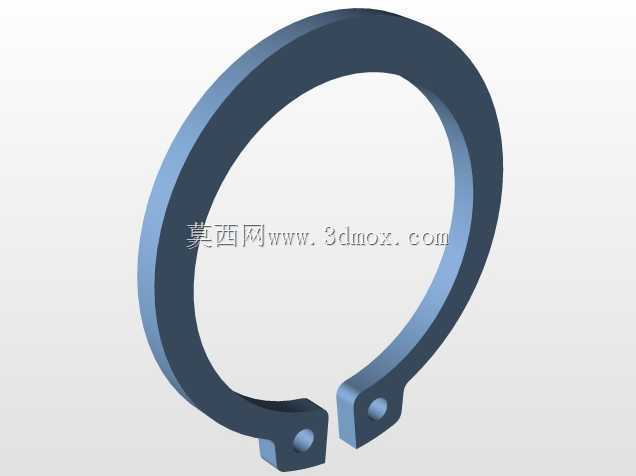

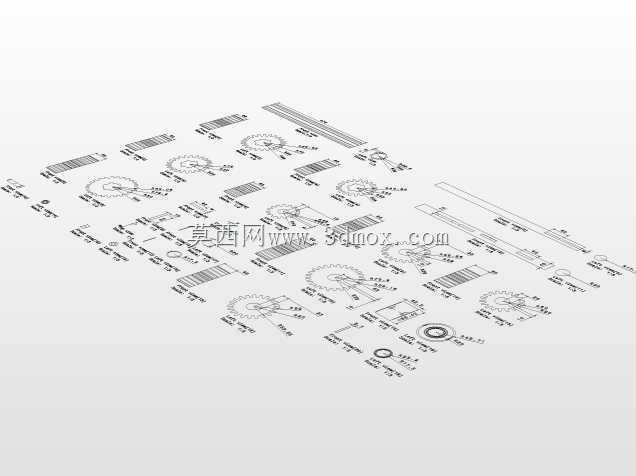

  在做装配干涉检查时,特意验证了齿轮转动到任意角度时,轮齿与箱体内壁、轴端挡圈与轴承端面、螺栓头部与旋转件之间的安全间隙,所有间隙值都预留了足够的热膨胀余量,避免设备长时间运转温度升高后,零部件热胀出现运动干涉。同时整个模型的所有零件都保留了可编辑的特征参数,设计人员可以根据实际需要的传动比、传递扭矩大小,快速调整齿轮模数、齿数、轴径、箱体壁厚等参数,不需要重新搭建整个装配结构,大幅缩短同类型齿轮箱的设计迭代周期。对于刚接触传动结构设计的从业者来说,这套带完整尺寸标注的模型,可以直观理解定轴齿轮箱的装配逻辑、尺寸链计算思路、零部件配合关系,避免设计时出现装配干涉、定位不准、受力点布置不合理等常见问题。
