农用玉米穗脱粒清选整机结构

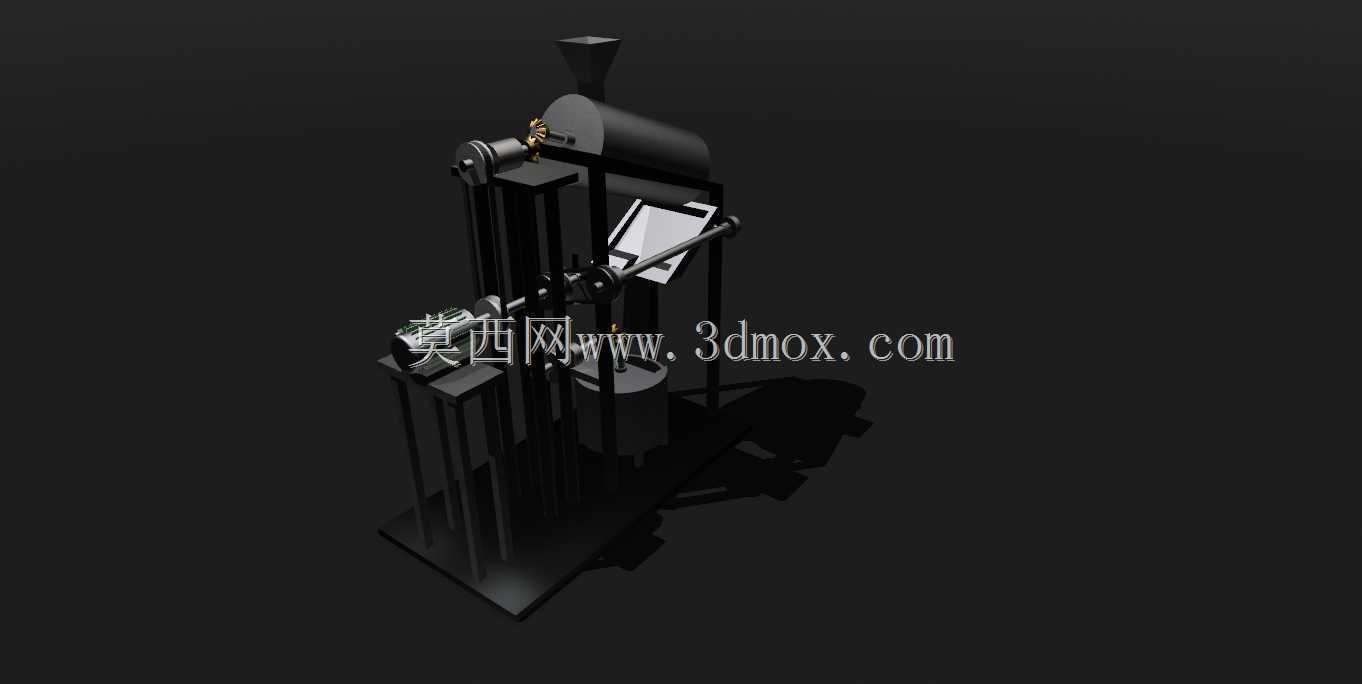

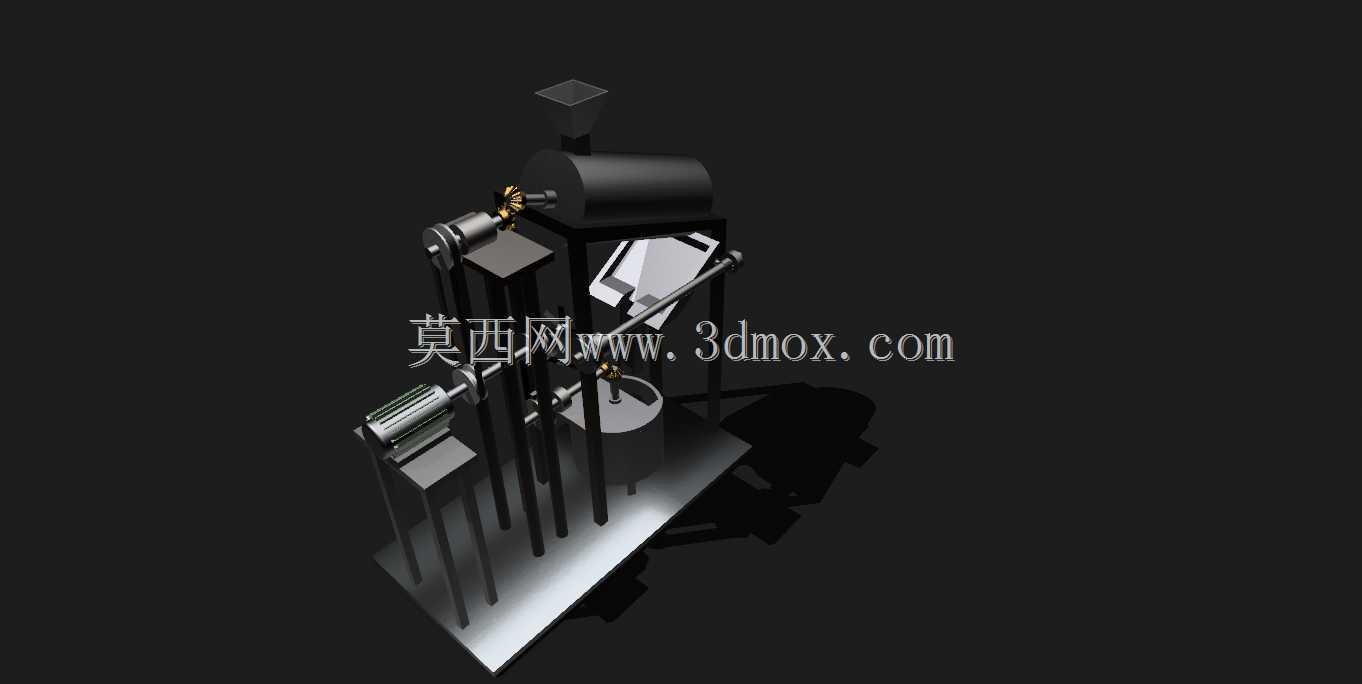

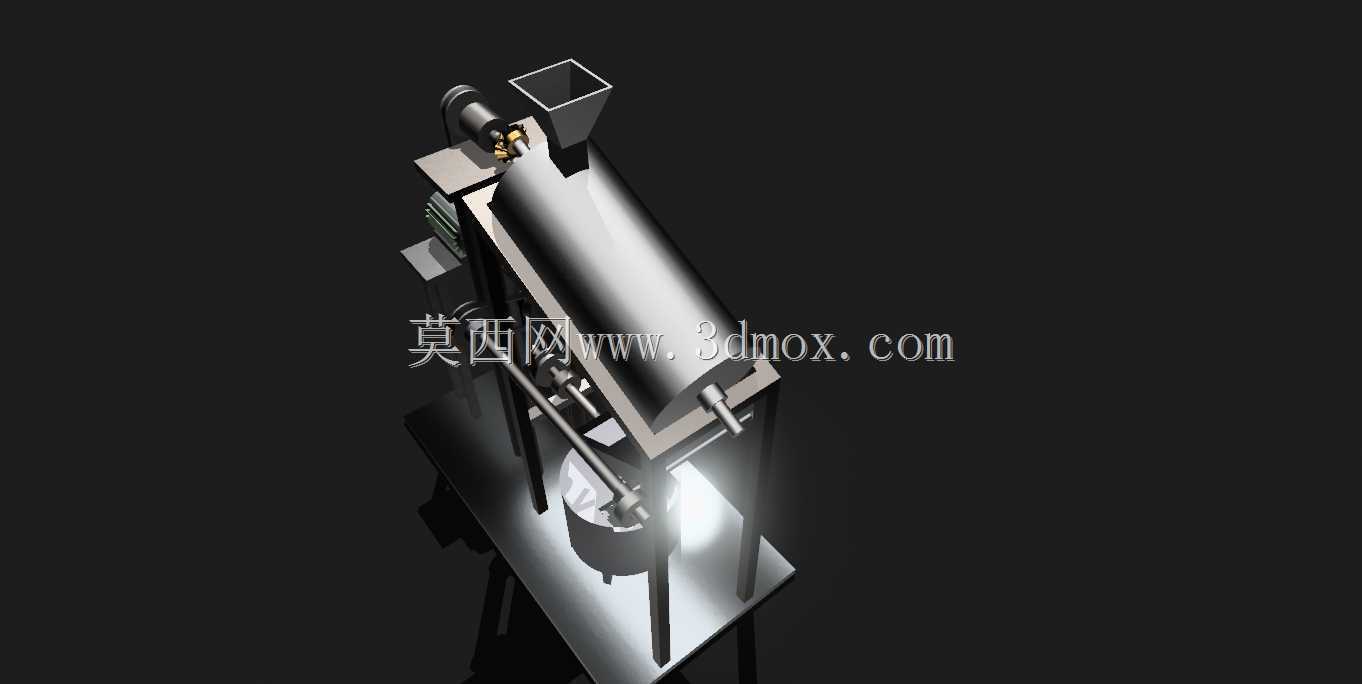

　　该结构面向农户庭院、粮食收储点、小型合作社及种子处理场地的玉米果穗脱粒作业，核心任务是将干燥后的玉米穗送入脱粒工作区，通过旋转击打、揉搓和间隙约束使籽粒与玉米芯分离，同时对脱出物进行初步导流，减少籽粒夹带和芯秆混杂。设备并非单一滚筒零件，而是由进料导向、脱粒滚筒、栅格凹板、机架支撑、动力传动、出料通道和防护杆件共同组成的整机方案，适合在三维结构评审中检查运动件包络、检修空间和安装边界。

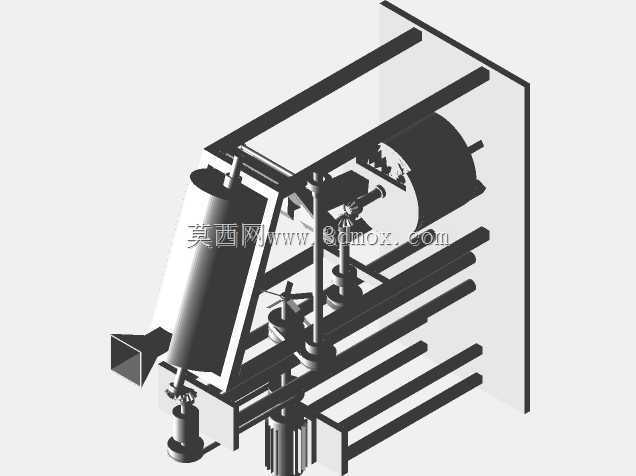

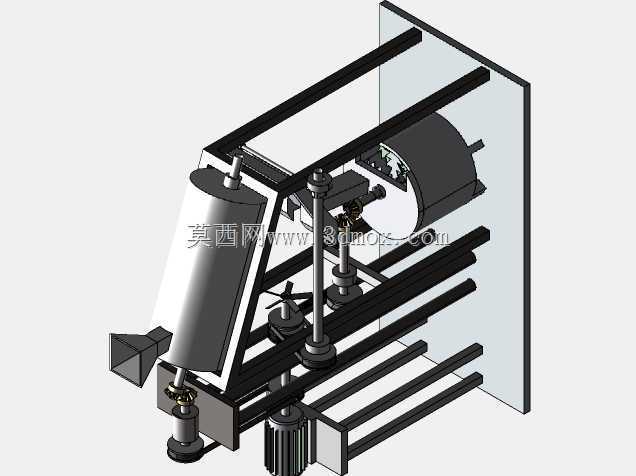

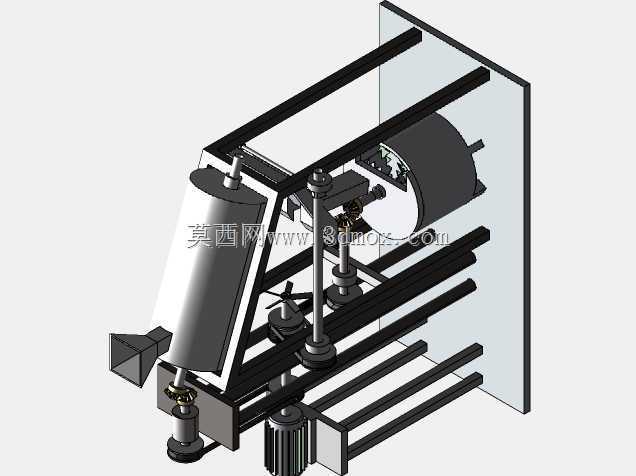

　　从实际用途看，玉米脱粒作业的难点在于果穗尺寸差异较大，籽粒含水率、穗轴硬度和喂入均匀性都会影响脱净率与破碎率。模型中倾斜布置的主体工作腔能够利用果穗自重形成连续进给路径，喂入端设置导向罩和开口边界，使人工或辅助上料时果穗能够沿轴向进入滚筒区域，而不是直接堆积在入口。脱粒区外侧采用杆件与框式支架形成稳定支撑，既承担滚筒运转时的交变载荷，也为传动部件、护罩和接料装置预留装配位置。底部及侧部的栅格式结构承担筛分作用，籽粒在击打后通过间隙下落，玉米芯和较长残穗则沿轴向或侧向排出，从而实现籽粒、芯轴和杂余的初步分流。

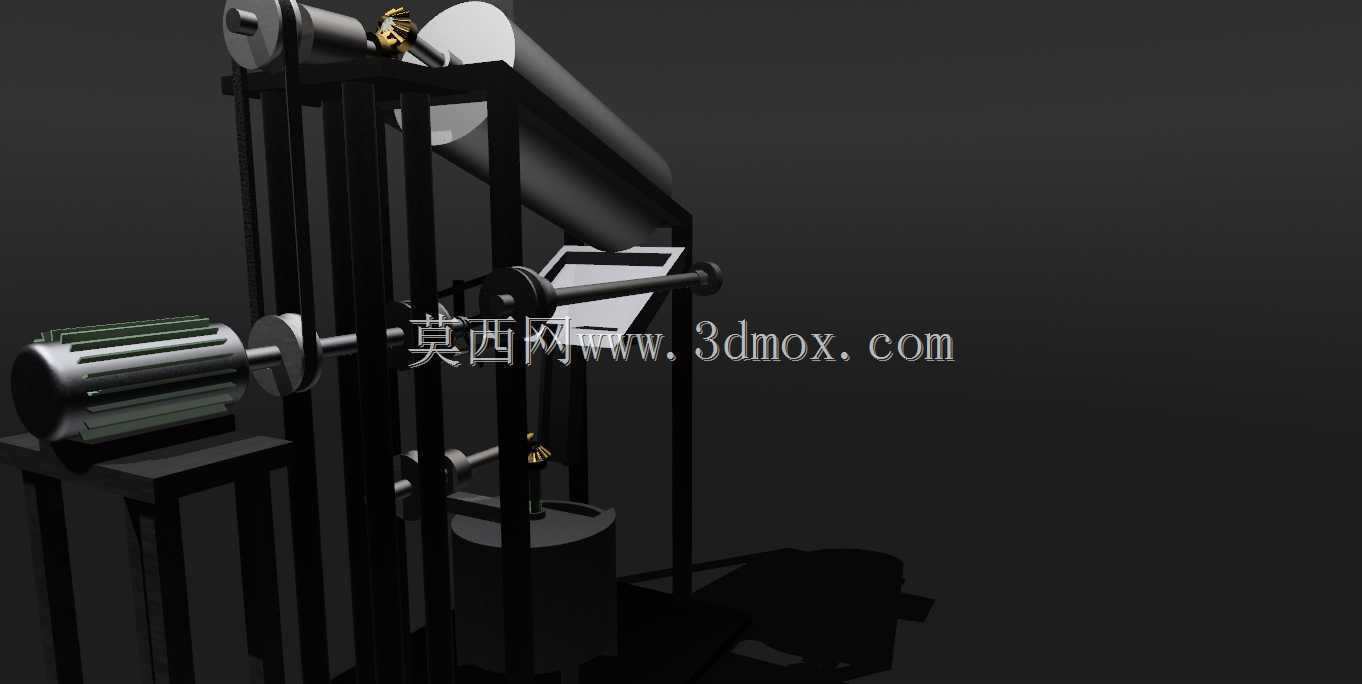

　　功能设计上，旋转工作件与固定凹板之间的间隙是关键参数。间隙过小会增加籽粒破碎和动力消耗，间隙过大则容易出现未脱净果穗随芯排出。结构建模时需要把滚筒外径、钉齿或击打件高度、凹板圆弧半径、栅条间距以及轴向长度作为联动尺寸校核，而不是孤立绘制外形。滚筒端部应保留轴承座安装面、带轮或链轮连接位以及拆装余量；机架立柱之间需保证皮带、护罩和张紧机构不与喂入轨迹干涉。模型中的多根竖向支撑和横向连接梁形成空间框架，能够抑制脱粒滚筒高速旋转带来的振动，支腿底部应落在平整硬化地面上，若用于移动作业，还可在下部增设轮组或牵引架，但轮距和整机重心需重新核算。

　　外形与安装边界方面，这类设备通常采用立式或小倾角布置，占地面积不大，但上方需要保留果穗倒入和人工观察空间，侧面需要留出皮带张紧、轴承润滑和滚筒检修的操作距离。进料口高度不宜脱离人工上料习惯，过低会增加机架弯腰操作强度，过高则导致上料困难；出料区下方应预留接粮筐、袋口或输送设备的位置，排芯口方向要避开操作人员站位。设备就位后需检查地脚支撑是否同步受力，空载运转时滚筒不得与凹板、护罩发生擦碰，带传动部位应设置完整防护，避免秸秆、衣物或工具卷入。

　　建模思路上，可先按工作流程确定进料、脱粒、分离、排出四个功能区段，再反推机架高度和滚筒轴线位置。滚筒组件建议按轴、端盘、击打元件、紧固件分层建立，便于调整齿形排列和动平衡；凹板筛网应保留可拆结构，方便根据玉米品种和含水率更换栅条间隙。外围护罩不宜只做封闭外观，需要兼顾观察窗口、检修门和排杂方向。对于结构设计人员，该模型可用于检查农业机具从作业功能到制造装配的完整逻辑：既要让果穗顺利进入、籽粒有效脱离，也要让芯轴及时排出、机架承载稳定，并在有限场地内满足操作、维护和安全防护的边界要求。
