手推式田间农用喷药作业小车

　　这套手推式喷药小车的建模工作，最初是从南方丘陵果园的实际施药痛点切入的。背负式药桶在连片柑橘园里连续作业半小时，操作人员肩带处的压强会长期超过人体软组织耐受阈值，而牵引式喷药机又无法进入行距不足两米的密植茶园，因此轮式自走喷药设备的结构简化，成为中小种植户最容易落地的植保方案。

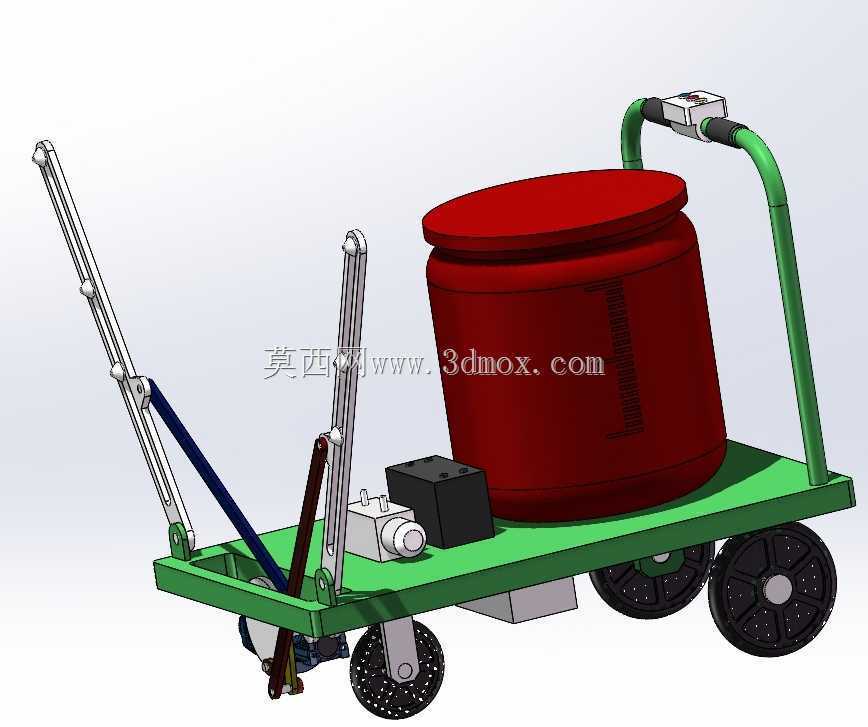

　　从整机布局来看，模型将储药罐体布置在车架中部偏后的承载区，这个位置的选择经过了重心校核：满载药液时整车质心落在前后轮轴距中点附近，推行转向时不会出现前端翘头或者后轮侧滑的问题。车架主体采用矩形钢管拼焊的框架结构，承载面预留了罐体安装定位槽、泵体固定支座以及电气控制盒的安装位，所有安装孔位都按照常用农用柱塞泵、隔膜泵的外接法兰尺寸做了兼容设计，后期更换不同流量的加压部件不需要重新切割车架。

　　行走部分选用了大直径实心橡胶轮，轮面做了加深的防滑花纹，这个细节是针对田埂泥泞路面设计的：窄轮在湿滑田块容易下陷，宽幅实心轮既不需要维护胎压，碾压过浅沟时的接地压强也能控制在合理范围。前端转向轮采用单轮万向铰接结构，转向立轴带有防尘护套，避免田间泥沙进入铰接面造成卡滞，操作人员在果树行间掉头时，单人即可完成整车转向，不需要额外腾挪空间。

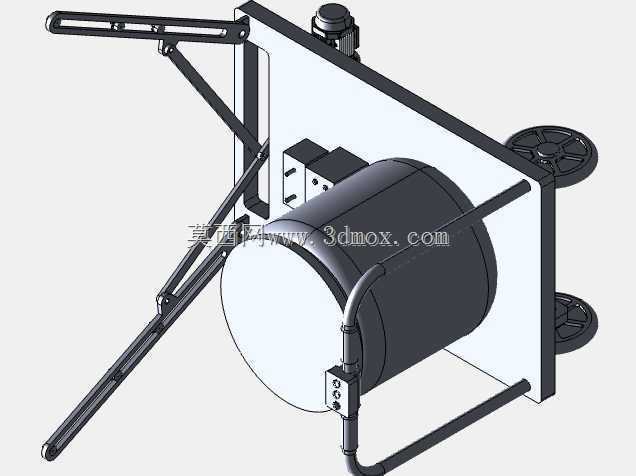

　　喷杆执行机构布置在车架前端，两根可折叠的金属喷杆通过铰接座与车架连接，作业时展开可以覆盖数米宽的喷幅，转场或者经过狭窄通道时可以向上翻折收拢，喷杆角度通过斜向支撑杆上的调节孔位锁定，能够根据作物高度调整喷嘴离地距离，避免药液直接冲刷作物叶面造成药害。管路系统从储药桶底部引出，经过滤器接入加压泵，高压输出端通过分流接头连接各喷嘴，管路走向全部沿车架梁体布置，用管卡固定，避免推行过程中管路晃动剐蹭作物或者车轮。

　　车架后侧的推行扶手采用弯管一体成型，扶手高度按照成年人立姿推行的人机工程尺寸设定，握持位置套装防滑护套，扶手顶端集成了控制开关与压力调节手柄，操作人员不需要弯腰就能完成泵组启停、喷雾压力调整的操作。储药罐体采用大口径顶盖设计，加注药液时可以直接从桶口倒入，罐体侧壁预留液位观察刻度，作业过程中可以快速查看剩余药量，罐体底部设置排污口，季末停用清洗时可以彻底排空罐内残留药液，避免药剂沉积堵塞管路。

　　在安装边界层面，整车收拢状态下的宽度控制在常规果园行间通行尺寸以内，长度方向包含前端折叠喷杆的收拢位置，不会超出小型农用运输车的货厢边界，转运时可以直接推上小货车货厢固定。车架上的电气部件安装盒做了抬高布置，距离车架承载面留有足够间隙，即使田间路面积水也不会淹没电气接线端，泵体与车架之间加装减震垫，降低加压作业时的振动传递，避免罐体连接处因为长期振动出现松动渗漏。

　　这套结构没有采用复杂的自走动力系统，而是以人力推行为基础，把核心成本集中在储药、加压、喷雾三个核心功能模块上，零部件通用化程度高，农户日常维护时可以直接替换市面通用的农用泵、喷嘴与管路接头，不需要定制专用配件。建模过程中所有运动铰接位置都保留了真实的装配间隙，喷杆折叠、车轮转向、扶手握持的空间位置都按照实际装配关系搭建，结构设计人员可以直接在此基础上调整罐体容积、喷杆长度或者加装小型动力驱动单元，适配不同种植规模的植保作业需求。
