农用牵引式多行精密播种作业机具

　　这套机具面向小地块旱作条播场景，整体采用牵引挂接思路，可挂接在低速农用运输车或小型拖拉机后方，完成开沟、定量排种、覆土、镇压连续作业。结构上没有复杂液压回路，主要依靠地轮驱动与机械传动，适合丘陵、田块分散、维护条件有限的地区使用。

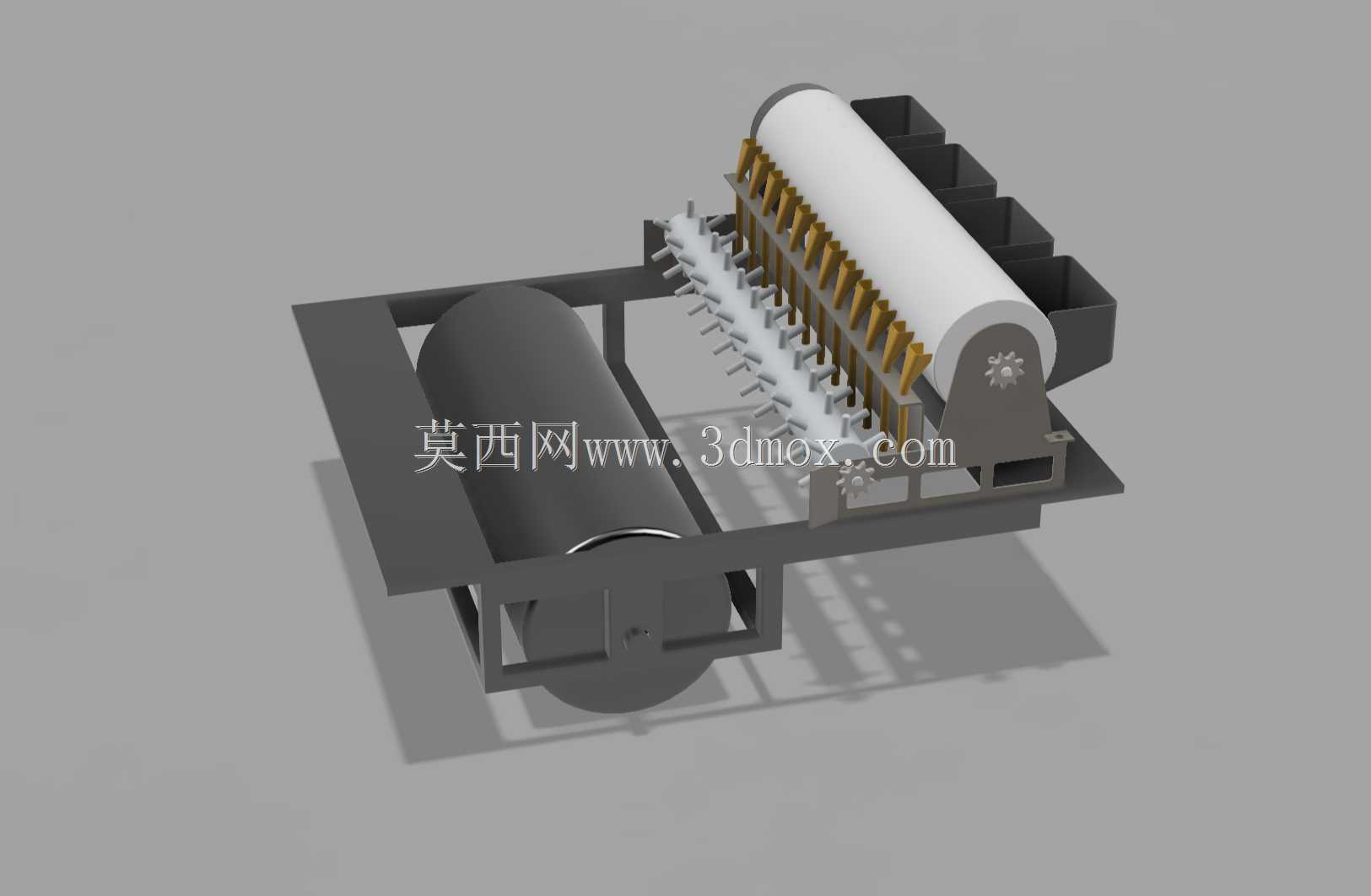

　　从三维结构看，机具前部为镇压辊，辊体采用圆筒形式，作业时随地面滚动。它一方面承担限深与平整作用，使播种深度在起伏地表上保持相对稳定；另一方面通过辊面摩擦获得动力，经端部链轮、齿轮或传动副带动排种轴转动。镇压辊直径和宽度需要与整机重量、土壤含水率匹配：辊径过小容易在湿黏土上壅土，辊宽不足则压痕覆盖不全，后续种子与土壤接触不紧密。模型中辊体两侧设置支架，支架与主机架铰接或固定相连，便于在运输状态下调整离地间隙。

　　中部是排种核心区。横向布置的排种轴上装有多组取种元件，沿轴向按作物行距排列。图中可见成排黄色拨种件与白色刷种、护种结构，其作用是在种箱底部形成连续计量通道：排种辊或排种轮转动时，取种件从种子层中携带种子，经过刷种区去除多余籽粒，再在护种板约束下输送至落种位置，最后靠自重落入种沟。此类结构对小麦、谷子、油菜、牧草等小粒种子条播较友好；若更换窝眼轮、槽轮或调整取种件间距，也可适应不同粒径与播种量。

　　上部种箱采用分格箱体设计，多个独立仓室沿横向排列，分别对应各行排种单元。分格结构可以避免种子在宽幅箱体内横向滑移，保证每行供种量一致；箱底向排种口倾斜，减少死角残种。种箱侧壁、底板与排种器之间的间隙是设计重点，间隙过大易漏种，间隙过小则种子破碎率上升。对于流动性差的带毛种子或潮湿种子，还可在箱内增加简易搅拌轴，但模型呈现的是基础机械式方案，依靠种子自然充填与排种元件扰动完成供种。

　　机架部分以型钢焊接为主，左右纵梁承担牵引、承重和挂接载荷，横梁用于固定种箱、排种器支座和镇压辊轴承座。设计时要关注牵引点高度，挂接点过高会使机具入土力矩变化，作业时出现跳动；挂接点过低则可能增加拖拉机后轮载荷转移并影响转向。机架宽度由行数和行距决定，行数增加后，种箱满载重量对横梁弯曲刚度提出更高要求，支架处应避免薄板单点连接，宜采用折弯件或加强筋分散载荷。

　　安装边界方面，整机长度主要由前镇压辊、中部排种区和后部种箱投影决定，运输状态下需确认最低离地高度，防止过田埂时排种器壳体刮碰地面。宽度方向以最外侧种箱和机架端点为限，多行配置时要注意道路运输宽度。高度方向种箱顶面为最高点，加料时人工倒袋高度不宜过高，否则劳动强度明显增加。排种轴与镇压辊端部传动中心距应保持张紧调节余量，链条或齿轮护罩需预留拆装空间。

　　作业过程中，镇压辊先压实地表，随后种子由排种器定量排出，经导种管落入种沟，再由覆土部件覆盖。模型重点表达了排种与镇压的主体关系，实际投产时还需配套开沟器、覆土板、升降机构和传动护罩。开沟器位置应与落种点对中，行距一致性靠排种轴上各单元定位尺寸保证；镇压辊表面可根据土壤条件选择光面或花纹结构，以降低打滑率。维护上，排种轴轴承、链轮张紧座和刷种件属于易检查部位，每个作业季前后应清理残种、泥土和缠绕秸秆，避免卡滞影响播量。
