农用牵引式液压平地整平作业设备

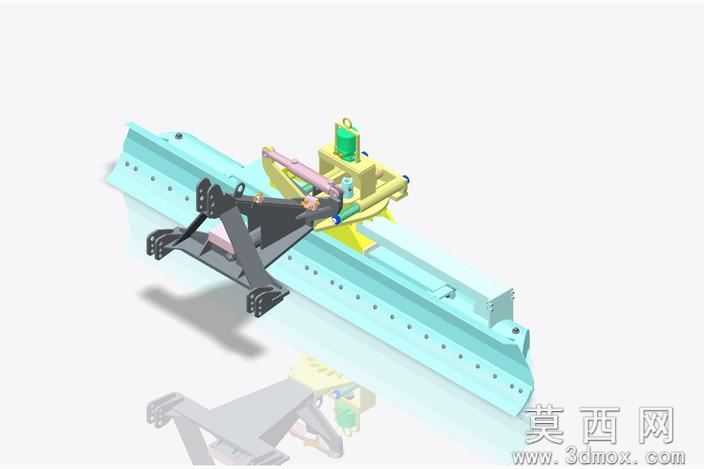

本模型为农用牵引式液压平地整平设备，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循实际农机设备的尺寸比例与装配逻辑，对每一处连接结构、运动部件都做了精准的几何约束，确保模型可直观还原真实设备的装配关系与运动逻辑。渲染阶段采用哑光金属材质模拟设备主体焊接机架，对铲刀部分做了耐磨钢材的质感处理，表面添加细微的使用磨损纹理提升真实感，液压管路部分采用高亮橡胶材质区分，铰接销轴部位做了镀锌金属的亮面质感处理，不同功能部件通过材质差异做清晰区分，整体渲染光影柔和，可清晰呈现设备各部分的结构层次。模型完整还原了平地机的核心结构：包含长条形平直整平铲刀主体，铲刀表面预留多组螺栓安装孔用于固定可更换耐磨铲刃；后部设置三点式牵引连接架，可适配农用拖拉机的后悬挂接口，连接架部位设置多组铰接旋转副，可实现铲刀的角度调整；中部设置液压调节机构，包含液压油缸、铰接支架、调节导杆等部件，可通过液压驱动实现铲刀的高度倾斜调整，顶部设置液压控制阀组用于连接外部液压动力源。设计思路围绕农用土地整平作业的实际需求展开，整体结构兼顾作业强度与调整灵活性，牵引架采用加厚焊接钢结构保证牵引强度，铲刀采用长幅平直设计保证单次整平作业的幅宽，液压调节结构可根据地面起伏实时调整铲刀姿态，确保土地整平精度，各铰接部位均预留润滑与销轴安装位，符合实际农机的维护与装配需求，模型整体结构完整无冗余几何面，各部件可单独拆分用于装配演示与结构拆解教学。
