等高线调平拖挂式平地作业装置

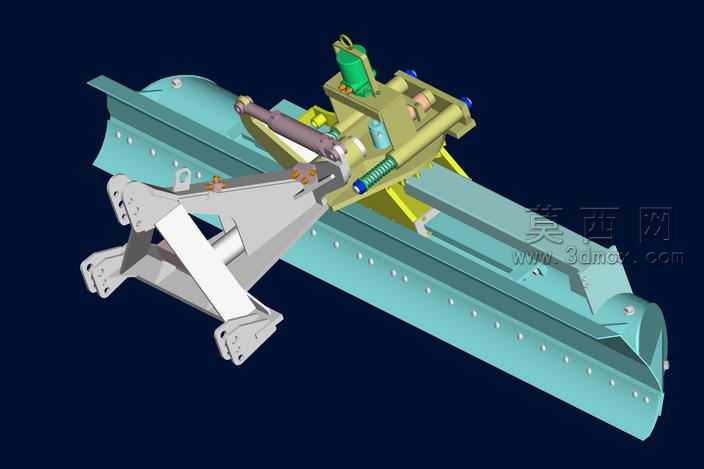

本作品为等高线调平拖挂平地作业装置的三维建模成果，建模过程中严格遵循机械设计规范，对装置各组成部分进行1:1等比例还原，完整呈现了设备的整体构造与细节特征。建模阶段首先梳理设备的功能逻辑：该装置需配套牵引设备完成土地整平作业，核心功能为沿等高线自动调整作业姿态，保证整平精度，因此建模时优先搭建主体承载框架，采用长幅面薄壁梁式整平主体作为基础结构，对梁体上的安装孔位、连接端面、边缘包边结构逐一进行特征建模，确保孔位间距、壁厚参数、圆弧过渡尺寸完全匹配实际加工要求。针对核心调平执行机构，建模时拆分了液压驱动组件、角度联动摆臂、挂接连接架三个子装配体：液压组件部分还原了油缸缸体、活塞杆、铰接销轴、密封端盖的细节特征，赋予缸体金属磨砂、活塞杆镀铬亮面的对应材质；角度联动摆臂采用三角支撑式焊接结构设计，建模时还原了各臂杆的焊接坡口、安装耳板、铰接孔的细节，摆臂表面做除锈喷漆的材质处理，呈现农用机具的实用质感；挂接连接架部分还原了与牵引设备对接的挂接销孔、牵引梁、缓冲连接结构，保证挂接结构的强度特征在模型中完整体现。渲染阶段采用深色工业展示背景，对整平梁体赋予青蓝色漆面材质，对传动组件做分色处理：液压管路采用黑色橡胶材质、调节弹簧做金属镀锌质感、储液罐体做绿色工业漆面，通过光影调整突出各部件的装配层次，清晰展示调平机构的联动逻辑。设计思路上围绕等高线作业的核心需求，将调平机构设置在挂接架与整平梁的连接位置，通过液压驱动实现梁体角度随地形等高线实时调整，避免整平作业出现高低差，同时整体结构采用模块化装配设计，各铰接位置预留润滑注油孔位，方便后期维护保养，挂接结构采用通用牵引接口，可适配多数农用牵引设备，兼顾作业精度与设备通用性。
