速度增加型多级啮合齿轮箱结构设计

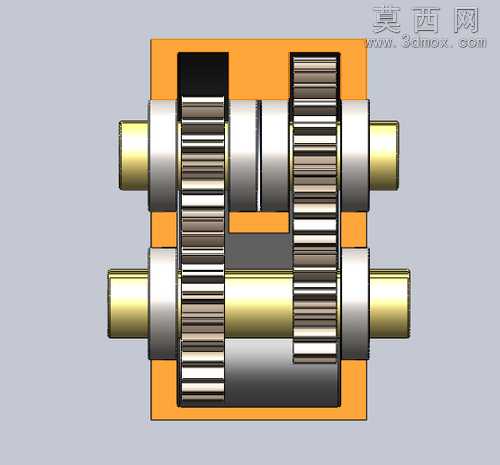

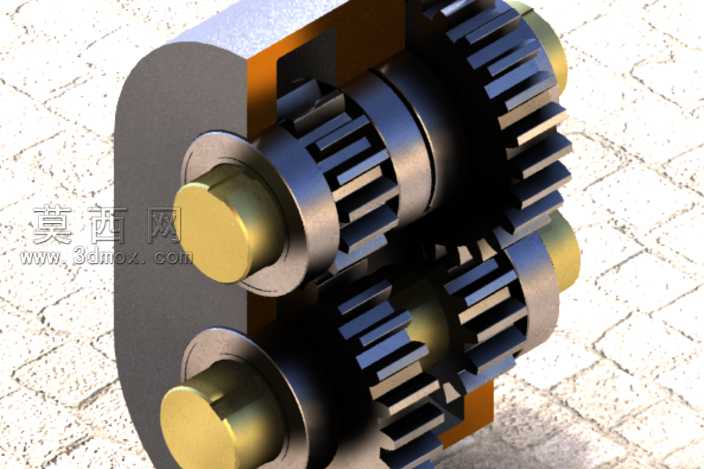

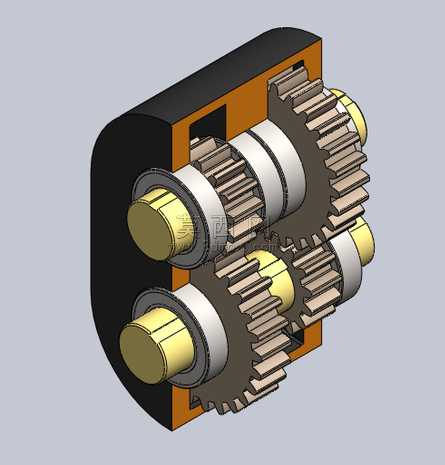

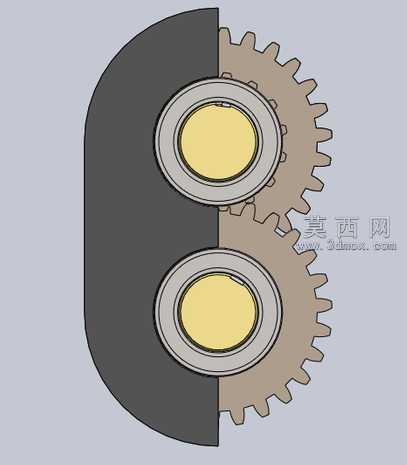

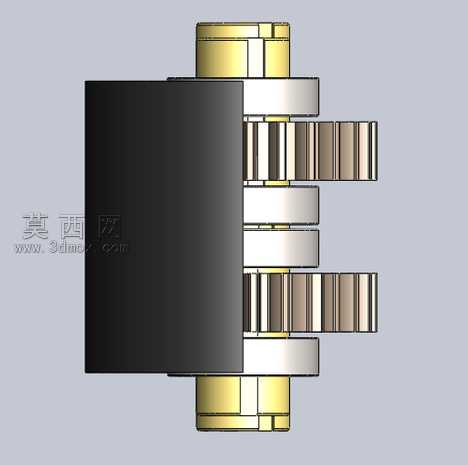

本作品为速度增加型齿轮箱三维建模成果，建模阶段严格遵循机械传动设计规范，先完成整体传动方案的参数化草绘布局，确定各级齿轮的传动比、中心距、轴系排布位置，以同轴平行轴布局实现增速传动的功能需求，保证输入轴低转速输入时，输出轴可获得符合设计要求的高转速输出。建模过程中对每一个零件进行精细化构建：齿轮部分采用参数化建模方式生成渐开线齿形，还原真实的齿廓曲线、齿顶倒角、齿根过渡结构，保证齿轮啮合时的齿面接触精度；轴类零件根据受力情况设计不同轴径的阶梯结构，预留轴承安装位、齿轮定位轴肩、轴向锁紧结构的安装空间；箱体部分采用剖分式结构设计，清晰展示内部传动链的排布，同时还原箱体的轴承座孔、加强筋、安装定位面等细节结构。材质与渲染阶段，针对不同零件匹配对应材质属性：齿轮与传动轴采用合金结构钢材质，调整金属粗糙度、金属度参数还原机加工金属的哑光金属质感，轴端的定位端盖采用黄铜材质，设置暖金色金属反光效果区分不同功能零件，箱体部分采用铸铁材质，还原铸造壳体的细微颗粒质感，渲染时采用柔和的工业环境光，添加适当的接触阴影与环境遮蔽效果，让内部各级齿轮的啮合关系、轴系的装配层次清晰呈现，直观展示传动链的动力传递路径。结构设计上采用三级平行轴齿轮传动布局，各级齿轮依次啮合实现转速逐级提升，每根传动轴两端均配置滑动轴承支撑结构，保证轴系运转的同轴度与稳定性，齿轮与轴之间采用键连接传递扭矩，轴向通过轴肩与端盖实现定位，避免运转过程中出现轴向窜动，整体结构紧凑，传动路径清晰，可直观展示增速齿轮箱的内部构造与工作原理，可用于机械传动结构教学、产品方案展示、同类型产品设计参考等场景，建模过程中所有零件均保留可编辑参数，可根据实际传动比需求、负载要求调整齿轮模数、齿数、轴系尺寸等参数，适配不同的增速传动使用场景。
