丝杠传动式机用老虎钳三维结构设计

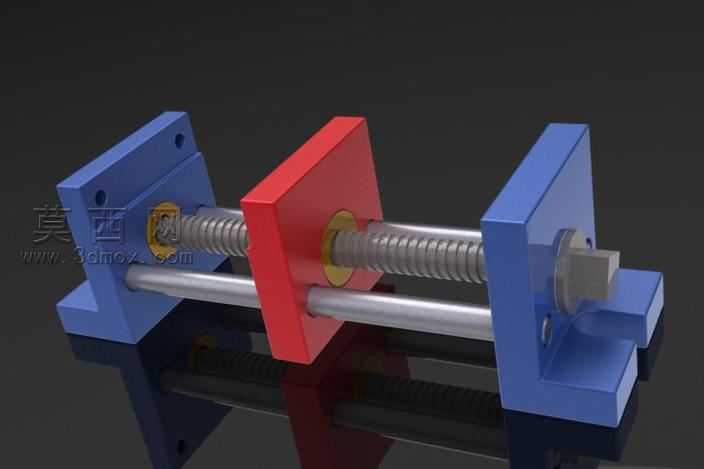

本作品为丝杠传动式机用老虎钳的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工零件的实际尺寸规范，对每个零件的配合公差、装配关系进行了精准还原。模型整体由固定钳身、活动钳身、传动丝杠、光杠导向轴、锁紧螺母、钳口垫块六大核心部分组成，固定钳身采用L型一体式结构设计，底部预留安装定位孔，可直接适配机床工作台的T型槽安装需求，建模时对固定钳身的铸造圆角、安装孔沉头结构、丝杠安装座的同轴度约束都做了精细化处理，保证结构合理性。活动钳身通过铜制螺母与传动丝杠配合，同时穿套在两根平行光杠导向轴上，实现平稳的直线进给运动，建模过程中对丝杠的梯形螺纹特征进行了精准绘制，还原了梯形螺纹的牙型角、导程参数，同时对铜螺母的内螺纹配合、导向轴与活动钳身的间隙配合关系做了装配约束，模拟真实的滑动传动效果。渲染阶段采用Keyshot完成材质与场景搭建，固定钳身与活动钳身主体分别赋予蓝色哑光工程塑料与红色烤漆金属材质，清晰区分两个核心构件，传动丝杠与导向轴赋予抛光不锈钢材质，还原金属件的高光反射质感，铜制螺母赋予黄铜材质，突出传动副的材质差异，背景采用深色反光地面，通过环境光遮蔽效果突出模型的结构层次，清晰展现各零件的装配位置与传动逻辑。设计思路围绕机用虎钳的实际使用场景展开，采用双光杠导向结构替代传统单导轨结构，大幅提升活动钳身进给过程中的稳定性，避免夹紧工件时出现钳身偏摆问题，丝杠端部设计有方头结构，可配套扳手施加夹紧力矩，钳口位置预留可更换钳口垫的安装槽，可根据夹持工件的材质更换不同硬度的钳口垫，避免夹伤工件表面。整体模型装配完成后可实现活动钳身的全行程滑动模拟，直观展现丝杠旋转带动活动钳身进给、夹紧工件的完整运动过程，所有零件均为可编辑参数化特征，可根据实际使用需求调整钳身开度、丝杠导程、钳口宽度等核心参数，适配不同规格的机床装夹需求。
