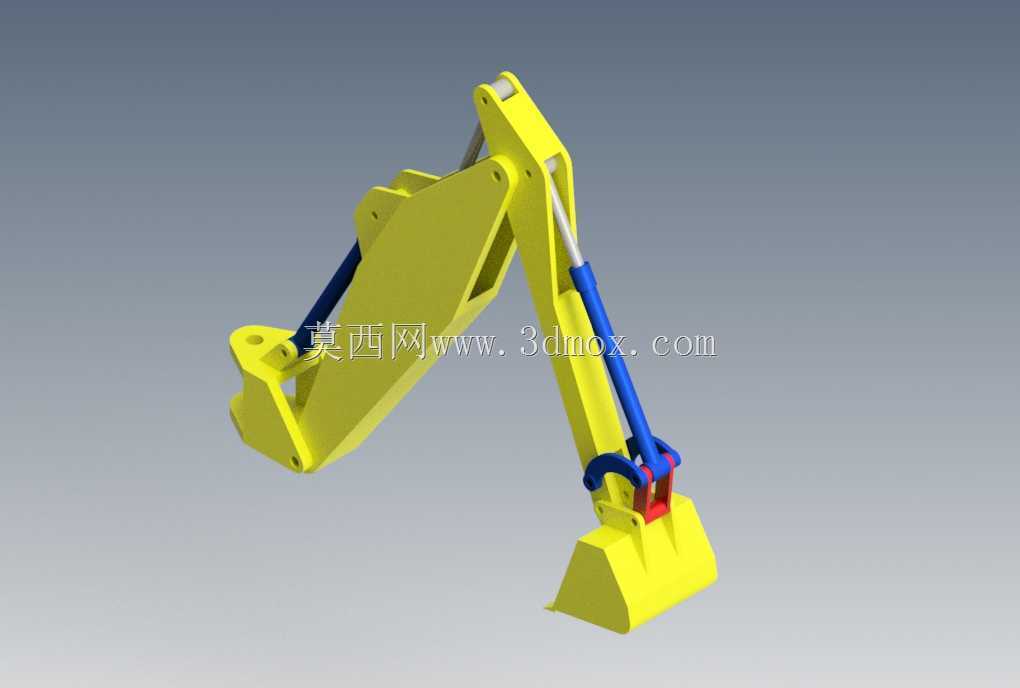

挖掘装载设备铲斗臂铰接工作机构

　　这套工作机构面向中小型土方作业设备的前端作业段，整体覆盖动臂支撑段、斗杆传力段、铲斗装载段以及两组液压执行元件的装配关系，结构逻辑完全按照真实挖掘装载设备的受力路径搭建。在施工现场，这类臂架组件承担破土、集料、提升、回转卸料的完整动作循环：铲斗刃口切入土壤或松散物料后，依靠斗杆液压缸收斗完成填充，随后动臂液压缸举升臂架，配合上部车体回转将物料转运至自卸车或指定堆料点，广泛适配市政管网开挖、农田水利修整、厂区场地清理、小型矿山表层剥离等作业场景。

　　从结构设计思路来看，臂架主体采用弯折箱型构型，动臂根部设置同轴双铰接耳板，用于和车体转台前端的支撑座形成回转副，该铰接点作为整个工作装置的载荷输入基准，需要承受挖掘过程中的倾覆弯矩与径向冲击，因此耳板部位做了加厚补强处理，销轴孔位预留了衬套安装空间，方便后期运维更换耐磨件。斗杆作为连接动臂与铲斗的中间传力构件，两端铰接孔的中心距决定了挖掘深度与卸料高度的核心参数，模型中斗杆与动臂的铰接位置布置在臂架弯折拐点附近，既保证收斗时铲斗能够贴近车体完成满斗提升，又避免伸臂工况下机构出现运动干涉。

　　液压执行元件的布置完全遵循力臂优化原则：动臂液压缸下铰接点布置在车体前端支撑区域，上铰接点作用在动臂中部偏下的补强座上，举升时液压缸推力对根部铰接点形成足够大的驱动力矩，减少重载举升所需的系统压力；斗杆液压缸沿臂架内侧空间布设，活塞杆端连接斗杆驱动摇臂，通过连杆机构放大斗杆摆动的扭矩输出，同时液压缸整体处于臂架防护范围内，作业过程中可避免飞溅石块、硬质杂物直接磕碰缸筒表面。铲斗部位的铰接点共设置三处，分别对接斗杆前端、摇臂连杆以及斗底联动结构，铲斗斗唇做了加厚处理，侧刃与底板的过渡位置设置圆弧导料面，集料时物料可顺着弧面顺畅滑入斗腔，减少卸料残留。

　　外形尺寸与安装边界方面，整套臂架在完全收折状态下，横向宽度不超出车体两侧履带的外沿宽度，转场运输时无需拆解臂架即可满足道路通行的宽度限制；最大伸距工况下，斗杆前端铲斗刃口距离车体回转中心的水平距离覆盖常规小型挖掘设备的作业半径范围，最大挖掘深度可满足两米级管沟开挖的施工需求，最高卸料高度能够匹配常规轻型自卸车的货箱栏板高度。安装接口层面，动臂根部的铰接孔间距、销轴直径均按照通用小型工程机械的安装规范设定，液压油缸的两端铰接销孔采用标准尺寸，可直接适配对应吨位级别的车体液压管路与安装支座，不需要额外改动转台结构。

　　运动校核层面，整套机构在三维环境中完成了全行程动作模拟：伸臂至最远点时，斗杆与动臂的夹角处于合理传力区间，液压缸不会出现完全伸尽的机械限位碰撞；收斗至最近位置时，铲斗侧壁与动臂前段保留足够安全间隙，连杆机构不会出现死点卡滞；举升至最高卸料位时，斗杆翻转角度可保证斗腔内物料完全倾倒，无物料洒落回车体平台的风险。所有铰接位置的销轴、隔套、润滑通道都在模型中做了对应结构表达，装配时可按照铰接点顺序依次完成销轴穿装、油路对接，结构层级拆分清晰，便于工程人员拆解查看各部件的配合关系，也可作为同类工作装置改型设计的参考基底，针对不同作业工况调整臂架长度、铰点位置时，可直接在现有结构上修改参数，快速验证机构运动特性与受力布局的合理性。
