带回转锁紧机构的操作手柄组件

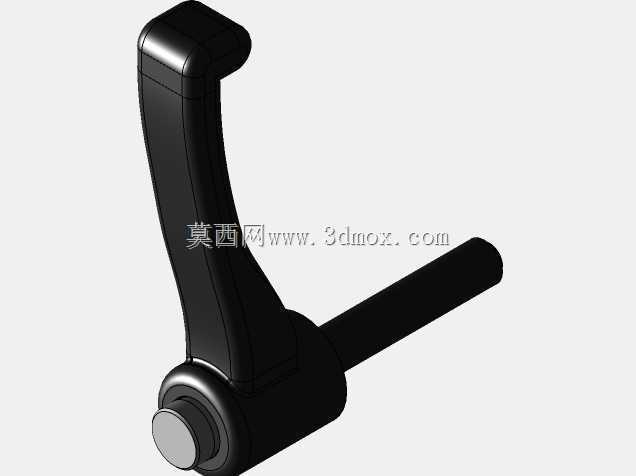

　　这套手柄组件的核心作用，是为需要频繁手动扳动、同时要求扳动到位后保持角度不自行回弹的设备提供操作端，常见于小型工装夹具的快压锁紧、台钳类工位的角度锁止、非标设备侧装检修门的定位卡扣、焊接工装的档位拨杆，以及部分手动调压、手动换向机构的操作端。实际产线里这类手柄的使用频次很高，操作工往往戴劳保手套单手施力，所以整个结构没有做尖锐棱角，握持段顺着人手四指弯曲的弧度做了连续曲面，从根部到末端逐渐收窄，施力时力臂长度足够，不需要用很大的握力就能输出足够的锁紧扭矩。

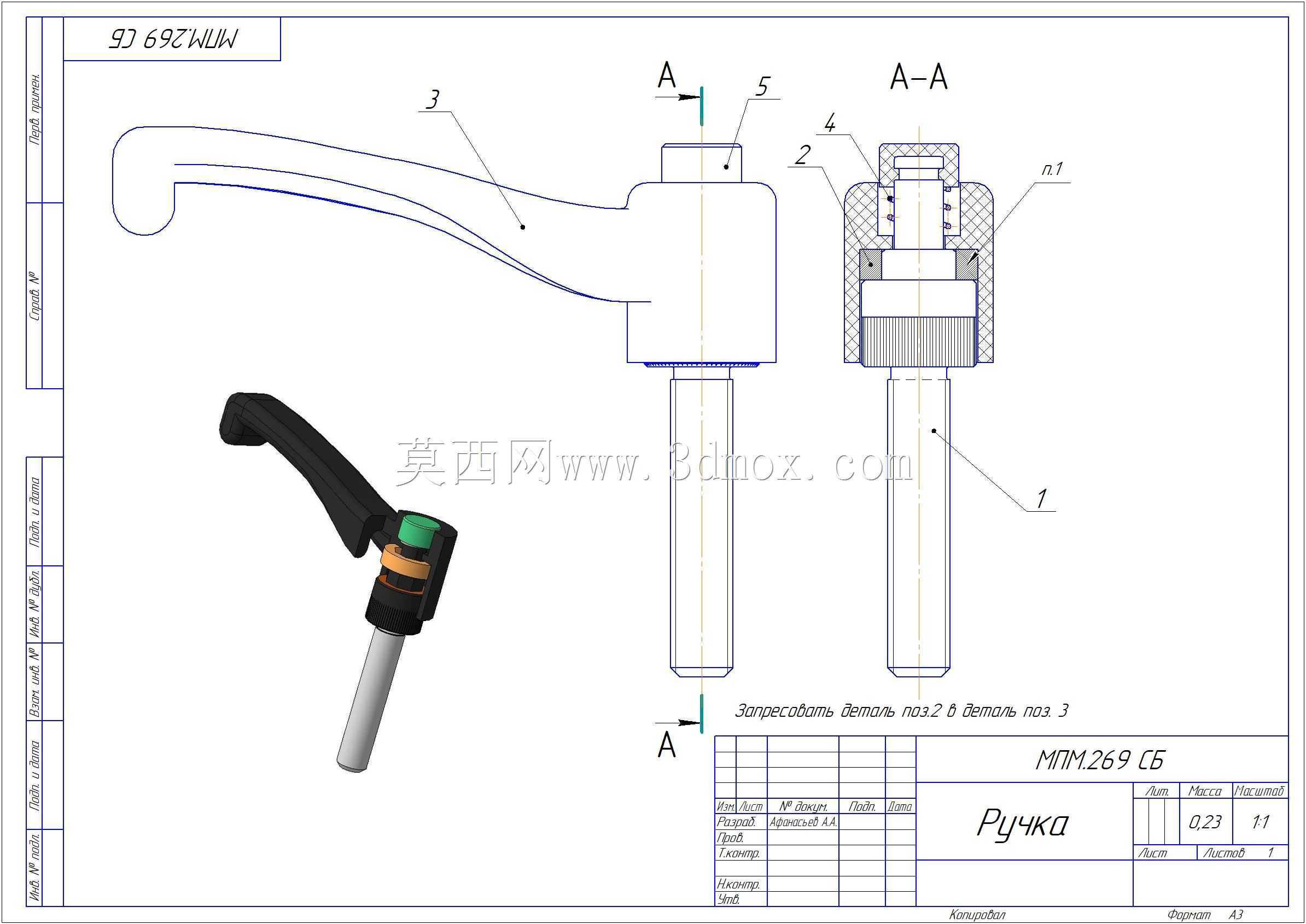

　　从结构拆分来看，整根组件分为五个核心部分：最下方是光轴安装杆，这部分是整个手柄的安装基准，杆身做了光滑圆柱面，插入设备预设的安装孔后，既可以绕自身轴线回转，也可以沿轴向小范围滑动；杆身上端加工有环槽，用来嵌入弹性挡圈，限制手柄从安装孔中脱出。中间的回转座是承上启下的核心件，上部和握持手柄根部做了贴合安装面，下部套在光轴外侧，内部预留了弹簧容纳腔。剖面结构里可以看到，回转座内部装了压缩弹簧和定位钢珠，弹簧始终把钢珠顶向安装基座的定位凹坑：当操作工扳动手柄绕轴转动时，钢珠被凹坑侧壁压回腔体内，转到下一个档位凹坑位置时，钢珠再次弹出卡入，给出清晰的档位到位手感，不需要额外加装锁销，松手后手柄不会因为设备振动自行偏移角度。

　　握持手柄部分采用了包覆式结构，外层是带防滑纹理的握持体，内部嵌有金属加强骨架，骨架和回转座通过紧固件刚性连接，即使操作人员施加较大的扳动力，外层塑料也不会和内部金属骨架发生相对转动。最顶端的小堵头用来封闭回转座顶部的装配工艺孔，避免车间里的切削液、粉尘进入弹簧腔，防止长期使用后弹簧积屑卡滞。

　　设计过程中首先要确定的是安装边界：下方光轴的直径要和设备安装孔采用间隙配合，配合长度要满足径向受力要求，避免手柄扳动时光轴在孔内发生晃动；光轴伸出安装面的高度，要保证回转座下端面和设备安装面之间预留1到2毫米的间隙，避免转动时发生面摩擦剐蹭。手柄的力臂长度从回转中心到握持末端的距离，要结合操作所需扭矩核算：如果力臂过短，锁紧时需要的握力过大，长期操作会造成工人手部疲劳；力臂过长则会占用过多设备外部空间，在设备排布密集的车间里容易被过往人员误碰，导致机构意外解锁。

　　回转档位的定位力由内部压缩弹簧的预压量决定，设计时需要反复调整弹簧刚度：预紧力太小，档位手感模糊，设备运行振动时钢珠容易跳出凹坑；预紧力太大，扳动手柄需要的操作力过大，甚至会让钢珠和凹坑的接触面过早磨损。定位凹坑的剖面角度通常取90度到120度之间，既保证钢珠卡入后有足够的锁止保持力，又能在扳动时让钢珠顺利沿斜面滑出，不会出现卡死无法转动的情况。

　　外层握持件的曲面造型完全贴合人手握持姿态，表面做了细微的防滑纹路，即便手上沾有少量润滑油也不会打滑。整个组件的所有外露棱边都做了倒圆处理，操作过程中不会划伤手套或手部。在装配顺序上，先把定位钢珠和压缩弹簧从回转座顶部腔口装入，再压入顶端堵头封死腔口，之后把握持手柄固定到回转座侧面，最后将光轴从回转座下方穿入，装好端部挡圈，整个组件就可以作为一个独立模块直接装入设备安装孔，不需要在设备内部零散装配小零件，大幅减少了产线装配的工时。日常维护时只需要定期从外部向回转间隙喷入少量润滑剂，就可以保证转动机构长期动作顺畅，适配多类手动操作的工业场景。
