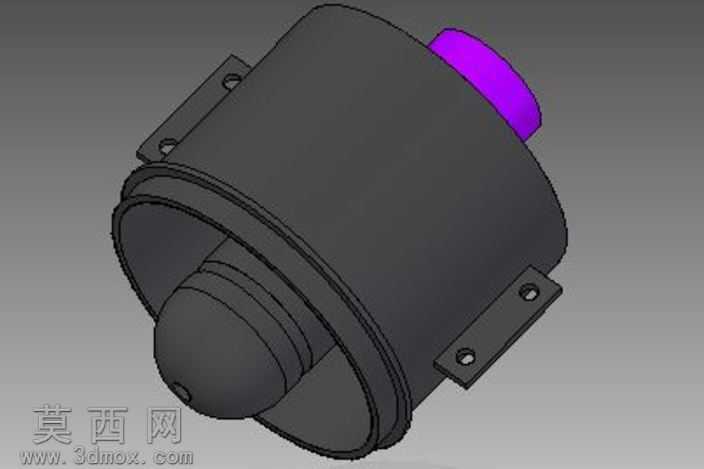

MPX69毫米叶轮假人用马达结构设计

本模型为MPX69毫米叶轮假人用马达，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计规范，对马达的各个组成部件进行了精准的尺寸约束与几何定位，确保各部件装配关系准确无干涉。模型整体呈现筒式主体结构，前端设置导流式叶轮容纳腔，腔体外缘做圆弧过渡处理，既能够优化流体进出的流道形态，也可降低结构应力集中风险；主体两侧设计有带安装孔的固定支耳，支耳与主体外壳采用一体化建模，安装孔位经过同轴度校验，可直接适配对应规格的安装紧固件，保障马达安装后的结构稳定性。主体尾部设置紫色标识的动力输出/接线端结构，该部位做了凸台加厚处理，能够提升接线部位的结构强度，避免装配或使用过程中出现磕碰破损。材质分配上，主体外壳赋予哑光黑色工程塑料材质，模拟实际产品的注塑外壳质感，表面设置细微的磨砂纹理参数，还原工业产品的真实触感；尾部端盖赋予亮面紫色硬质塑料材质，与主体形成清晰的视觉区分，便于快速识别功能部位；固定支耳与主体材质保持一致，安装孔内赋予金属光泽材质，模拟内嵌金属衬套的结构设计。渲染阶段采用三点布光方案，主光源从模型斜上方45度投射，突出主体的圆柱曲面轮廓与支耳的结构细节，辅光源从侧方补光消除暗部死黑，背光源勾勒模型边缘轮廓，提升整体的立体感与层次感。设计思路上，该马达针对假人应用场景做了适配优化，69毫米规格的叶轮参数经过匹配调校，能够在对应工况下输出稳定的动力，整体结构紧凑，安装便捷，外壳的密封结构做了细节建模，可满足常规使用场景下的防护需求，模型完整还原了产品的外观结构与关键装配特征，可用于结构验证、装配模拟以及相关产品的设计参考。
