农用简易玉米脱粒机整机结构设计

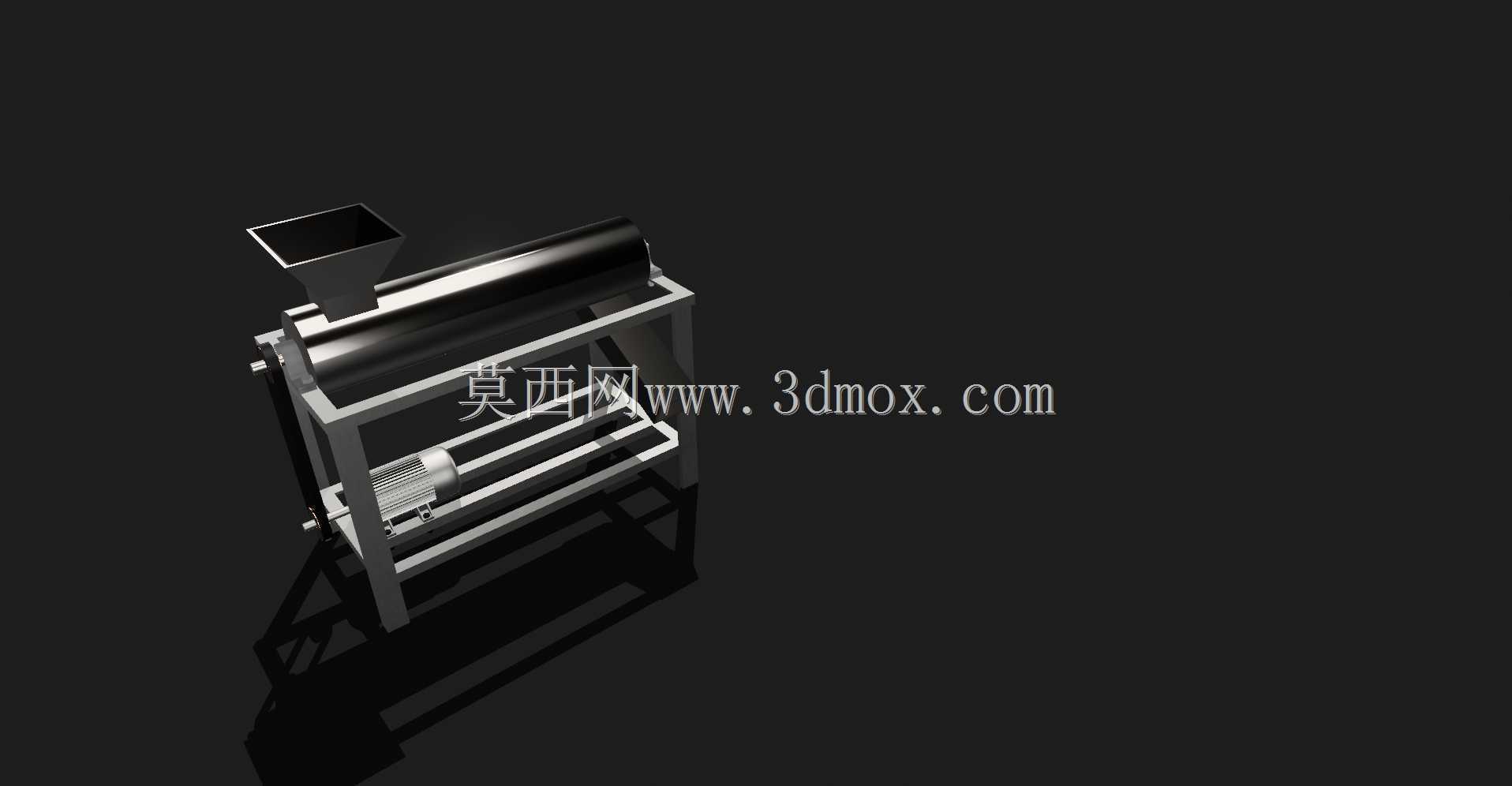

　　该套三维结构围绕农户小规模玉米收获后的籽粒分离需求展开，整机采用立式框架承载与卧式脱粒滚筒相结合的布置方式，适合庭院、晒场、小型粮食收购点等空间有限的作业场景。设备工作时，带芯玉米从上方方形进料斗连续投入，物料依靠自重进入滚筒工作区，旋转脱粒部件对玉米棒进行挤压、揉搓和冲击，使籽粒从芯轴上脱落；籽粒与玉米芯在滚筒下方及端部按不同路径排出，从而完成果穗到籽粒的初步清选前处理。

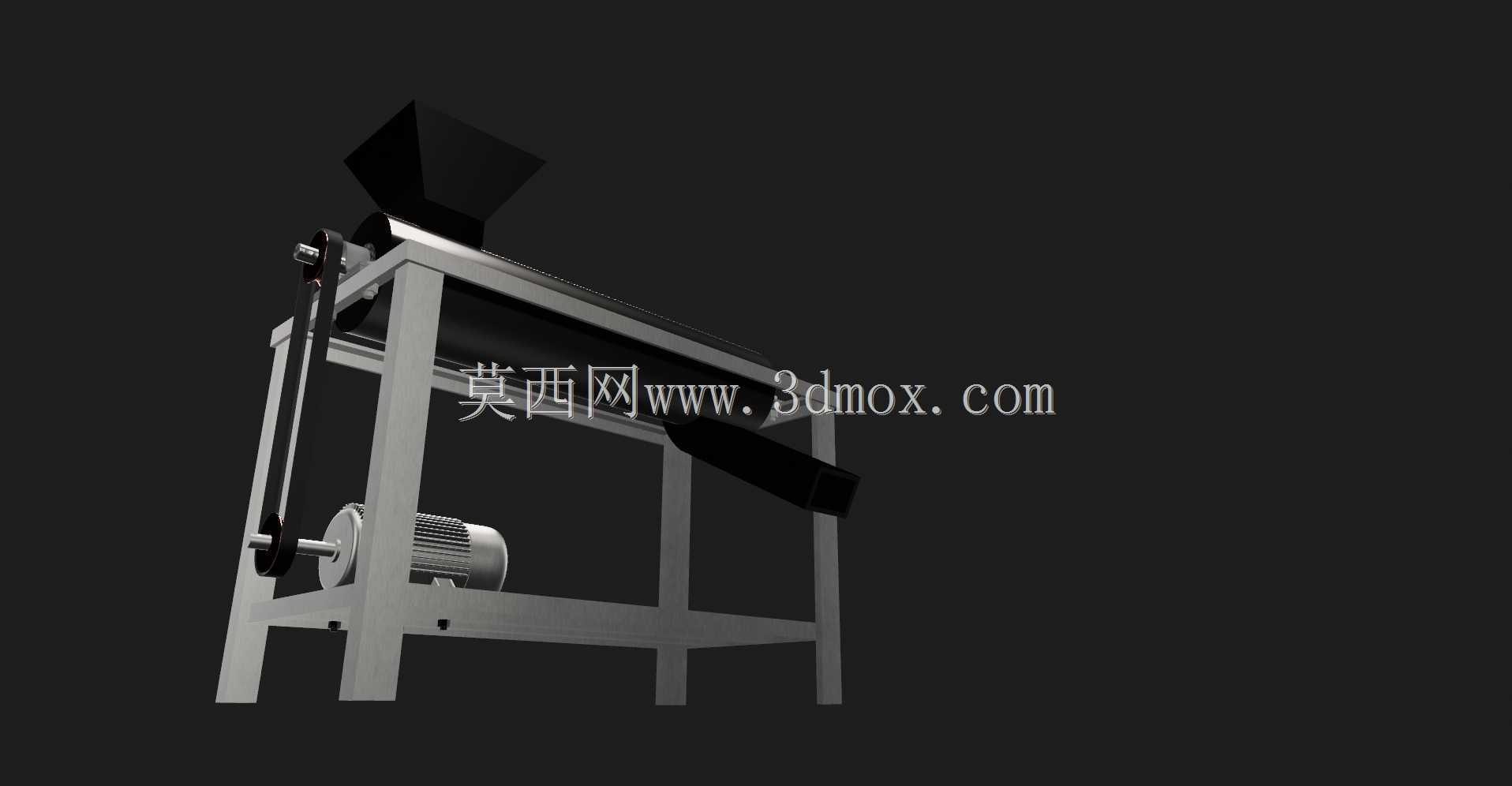

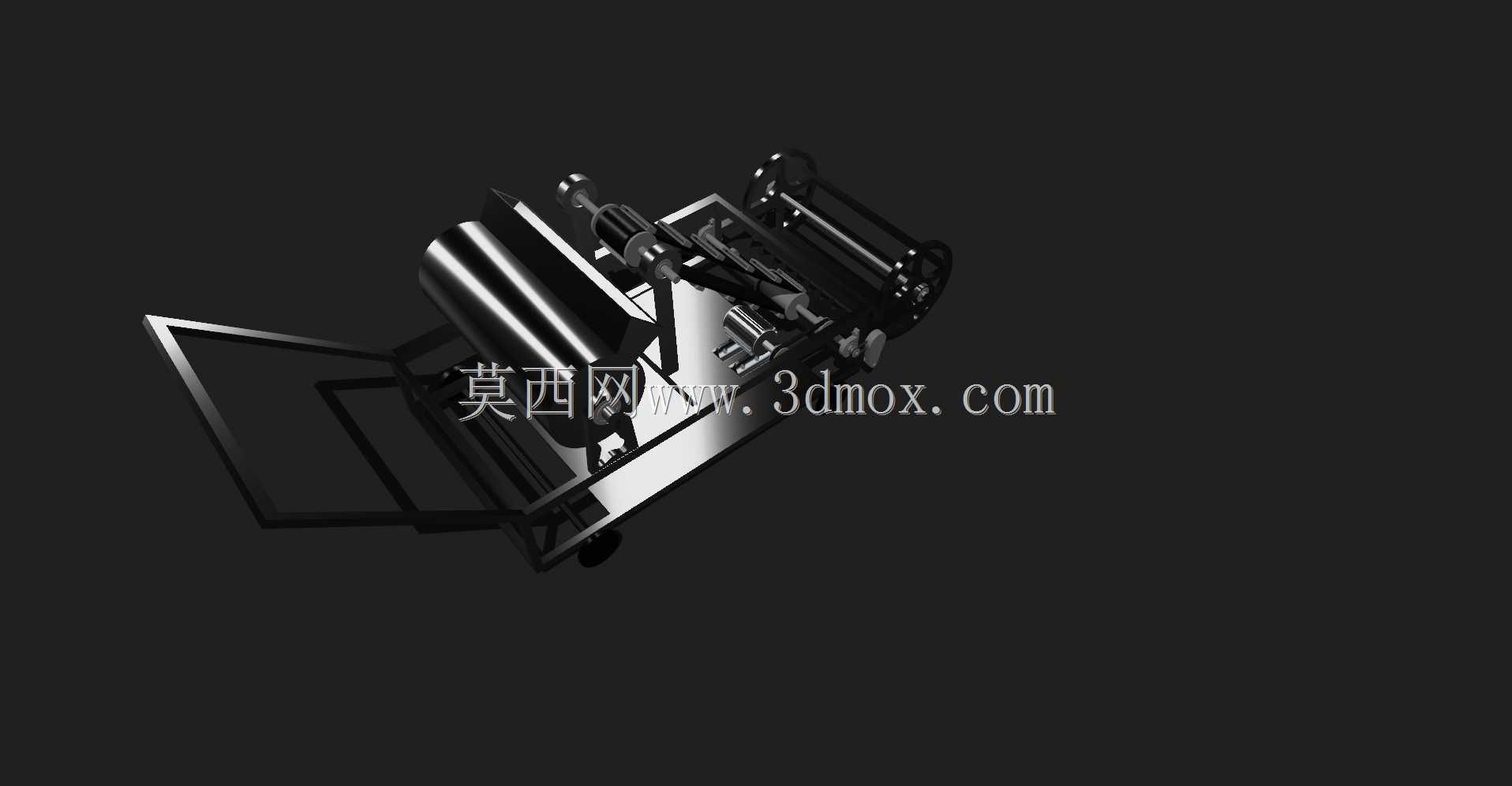

　　从结构组成看，模型重点表达了进料斗、脱粒滚筒、侧部传动件、下部支撑机架、电机安装位以及防护边框之间的装配关系。进料斗采用上宽下窄的斗形结构，上口尺寸较大，便于人工连续喂料，下口收窄后对准滚筒有效工作段，可减少物料偏料和飞溅。斗体与主机架之间设置搭接面，实际制作时可通过螺栓或焊接固定，便于后期拆卸检修。脱粒滚筒沿机架长度方向布置，外部配合罩壳形成半封闭工作腔，既能约束玉米果穗在腔内的停留时间，也能降低籽粒向外弹射的风险。

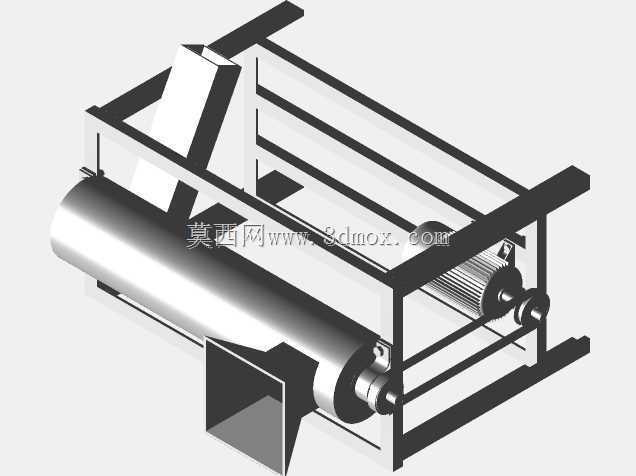

　　机架部分采用方管或型钢焊接框架思路，四根立柱与多层横梁构成稳定支撑，底部留出电机和传动带的安装空间。上层横梁承担脱粒腔体和进料斗载荷，中层横梁用于固定电机座或张紧结构，下层横撑则提高整机抗扭刚度。该布置使设备重心落在框架投影范围内，作业时振动传递更直接，底脚可根据现场情况加装减振垫或膨胀螺栓固定。对于小型农用设备而言，这种框架结构材料来源广泛、切割焊接方便，后期维护时不需要复杂工装即可更换滚筒、轴承座或传动件。

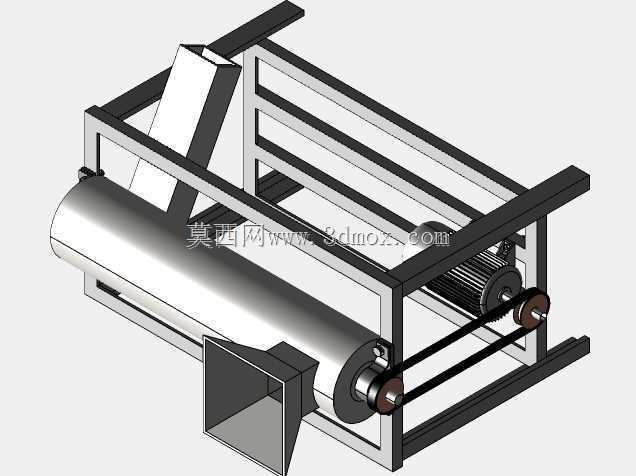

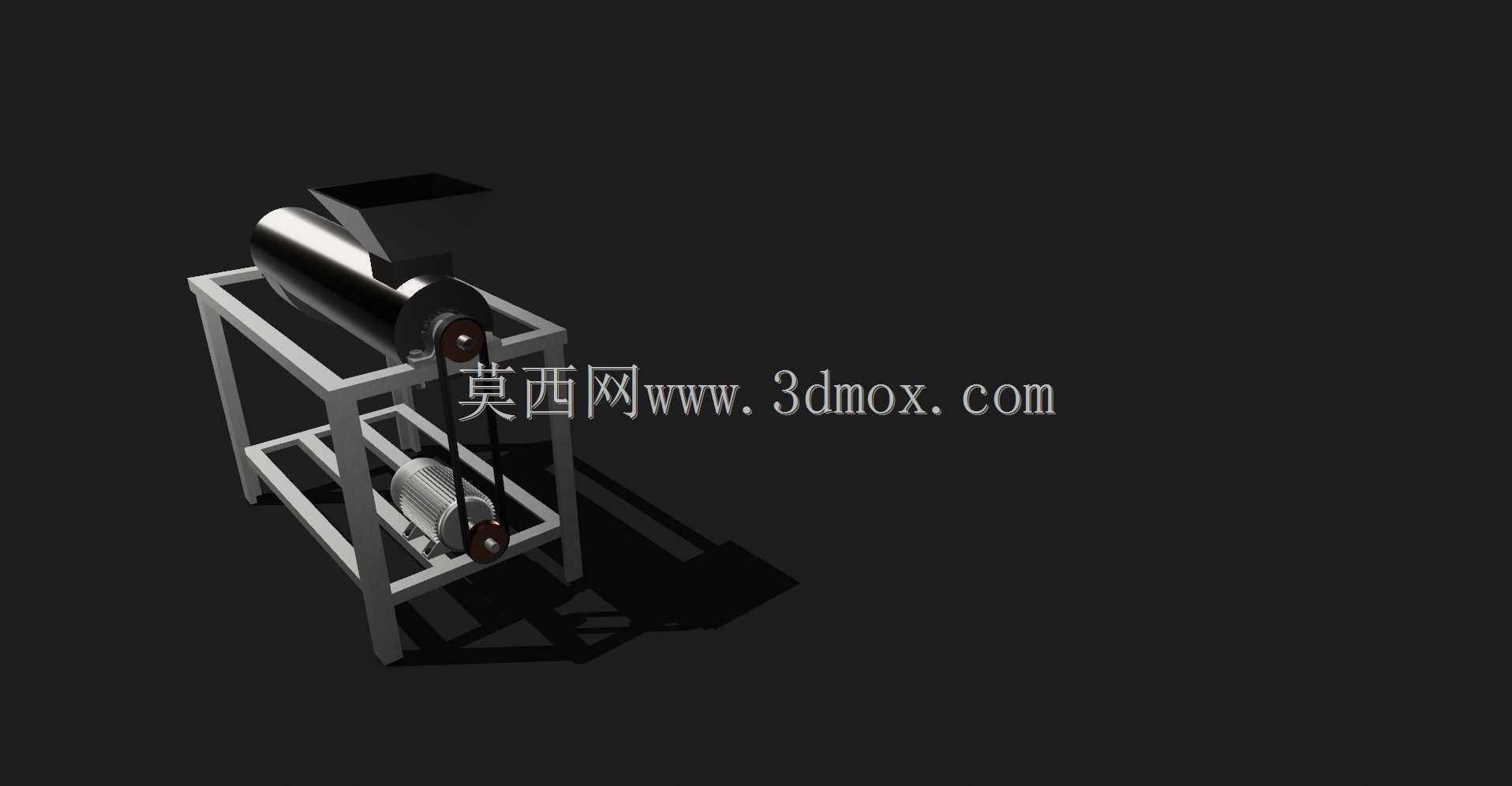

　　传动设计在模型中通过侧置电机与带传动空间体现。电机位于机架下部一侧，通过带轮将动力传递至滚筒轴，带传动具备缓冲和过载打滑特性，适合玉米喂入量不均匀的工况。电机安装板宜设计成长条孔调节结构，通过移动电机中心距实现皮带张紧；滚筒主轴两端则应配置带座轴承，轴承座贴合在机架侧梁加工面上，保证两轴承孔同轴度。若用于样机制造，还需在高速旋转件外侧设置护罩，使皮带、带轮等运动部件与人工操作区隔离。

　　外形边界方面，整机高度主要由顶部进料斗决定，操作人员站立即可投料，不需要额外搭建喂料平台；长度方向覆盖滚筒和排芯区域，宽度方向则受机架立柱和电机侧置位置限制。布置现场时，前方应预留人工喂料空间，滚筒端部需留出玉米芯排出距离，下方应放置籽粒收集容器或输送装置。设备与墙面之间不宜紧贴，侧部传动区应保留检修开口，便于检查皮带磨损、张紧度和轴承润滑情况。

　　建模过程中，结构设计者需要重点控制几条装配主线：一是进料斗下口与滚筒腔体的对中关系，避免喂料后物料直接冲击罩壳死角；二是滚筒轴线与机架侧梁的平行度，轴端轴承座安装面需保持同一高度；三是电机带轮与滚筒带轮的共面关系，中心距过小会降低包角，过大则容易引起皮带抖动；四是机架底脚的落地平面，应保证四脚受力均匀，减少空载运转时的摆动。

　　在功能细节上，脱粒腔内部不宜只依赖单一冲击作用，合理的间隙设计可让玉米棒在滚筒与凹板之间受到持续揉搓。间隙过大时脱净率下降，过小则容易打碎玉米芯并增加籽粒破损。对于简易机型，可通过更换凹板、调整滚筒转速或改变钉齿排列密度来适应不同含水率的玉米。干玉米脆性高，转速可适当降低以减少碎粒；含水率较高时，果穗韧性较强，需要更强的揉搓和更长的腔内停留时间。

　　该模型对农用小型粮食处理设备的结构表达较完整，既适合作为简易玉米脱粒机方案设计参考，也可用于机架焊接件拆分、传动布局校核、作业场地布置以及教学演示。后续深化时，可在滚筒端部增加排芯导槽，在下部增加振动筛或风选通道，在进料口附近增加防飞溅挡板，并对罩壳进行薄钢板折弯和螺栓快拆设计，从而提升设备的维护便利性和连续作业能力。
