框架式电动牵引输送提升机架

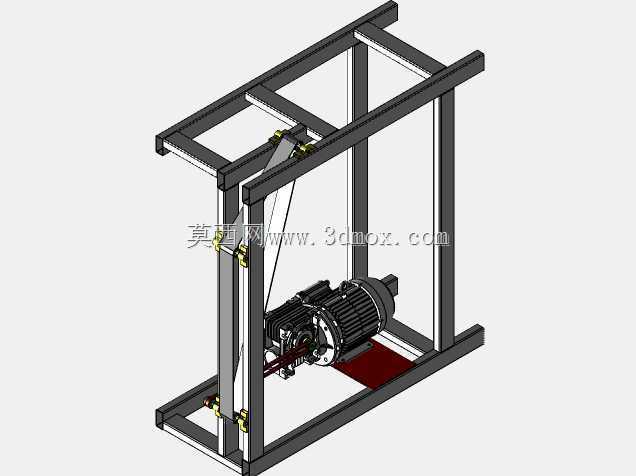

　　这套框架式电动牵引输送结构主要面向车间内部短距离物料转运、工位间高度差衔接以及轻型工件的连续输送场景，常见于装配线旁的半成品上料、仓储区域向加工工位的件料输送，也可作为小型自动化生产线的端部牵引单元使用。整机采用立式矩形框架作为承载主体，四根主立柱沿输送方向两侧对称布置，顶部通过两根纵向主梁与横向连接梁拼焊成刚性门架结构，底部配套同规格底梁形成封闭框型受力体系，框架杆件多选用标准矩形型钢，在保证整体抗扭刚度的同时控制了自重，现场安装时仅需将底梁与预埋钢板或设备底座通过螺栓锁紧即可完成固定，不需要额外做复杂的地基找平。

　　从功能布局来看，驱动单元集中安置在框架下部的内侧空间，电机与减速机构直连输出，通过牵引带/牵引索沿框架内侧的竖向导向路径向上传递动力，带动顶部的牵引执行件完成物料的拖拽或升降输送动作；驱动组件下方设置了独立的承接托板，既可以承接运行过程中可能滴落的润滑油脂，也方便检修时直接托住电机组件进行拆装，不需要额外搭设支撑工装。框架内侧预留了完整的走线与传动件布置空间，牵引路径两侧的张紧调节座分别固定在立柱的上下端，调试时通过调节螺栓改变张紧轮的位置，即可快速调整牵引件的预紧力，避免长期运行后出现打滑、跑偏的问题。

　　设计过程中优先考虑了现场维护的可达性：所有传动轮系的安装座都采用螺栓连接而非焊接固定，磨损后可单独拆换轮体，不需要整体切割框架；电机的摆放位置特意留出了侧向操作空间，拆装接线、更换联轴器时工具可以无阻碍伸入，框架的横向连接梁同时承担了安全防护的安装基准，现场可直接在梁体上挂载防护网、行程开关支架与限位挡块，不需要额外在立柱上钻孔补焊。整机的外形边界规整，外凸部件仅为电机的输出端与接线盒，在生产线布局时可以紧贴工位护栏布置，不会占用过多通道空间；框架的竖向高度可根据现场的输送高差需求调整立柱下料长度，横向跨距则适配常规的托盘或工件宽度，安装时只要保证两侧立柱的平行度、顶部主梁的水平度在公差范围内，牵引件运行时就不会出现偏磨。

　　结构受力层面，顶部主梁承担牵引作业的全部竖向拉载荷，设计时通过加大梁的截面高度来抵消牵引点的弯矩，立柱则同时承受竖向压力与牵引动作带来的侧向水平力，底部底梁通过多点固定将载荷均匀传递到地面，避免框架出现晃动。传动路径上的导向轮都做了折边防护，防止牵引件脱槽后剐蹭框架杆件，驱动端的减速机构输出轴与牵引轮采用键连接，传递扭矩可靠，反向自锁特性也能在停机时防止牵引件意外下坠。这类结构没有复杂的异形钣金件，大部分构件都是标准型材切割、钻孔后拼装，制造成本低，交付周期短，非常适合需要快速搭建临时输送线、或者根据产线迭代频繁调整工位布局的制造车间使用，建模时完整还原了型材的拼接关系、轮系的装配位置与电机的安装接口，结构工程师可以直接在此基础上调整尺寸、增补防护部件，快速衍生出适配不同输送载荷的变体机型。
