90度方形法兰连接弯管接头

　　在流体输送管路的现场布设中，经常会遇到两段正交走向的硬质管道需要对接的工况，这一90度弯管接头就是为这类转向连接场景开发的管路连接件。它两端没有采用常规圆管法兰的结构，而是直接做成了带四个安装孔的方形对接法兰，这种设计在紧凑型设备内部走管时优势非常明显：方形法兰的外轮廓边界规整，不需要像圆形法兰那样预留整周的螺栓操作空间，在靠近设备侧壁、机架立柱或者其他管线排布密集的角落，方形法兰的直边可以贴近安装基准面布置，能大幅压缩管路转向段占用的空间。

　　从实际使用场景来看，这类弯管接头常见于粉体输送管路、低压通风除尘管道、小型化工流体输送管线以及食品加工设备的物料转向段。两端法兰面上的四个通孔分别布置在方形板的四个角位，安装时对接配套的方形管路端板，穿入螺栓后对角逐步拧紧，就能让法兰端面的密封面均匀贴合，中间可以根据输送介质的特性选配橡胶垫片、四氟垫片或者金属缠绕垫片，保证转向位置不会出现介质泄漏。弯管的主体流道采用平滑的圆弧过渡，没有直角转折的死区，流体或者粉体在通过转向位置时不会出现局部涡流堆积，输送阻力更小，也不容易在拐角位置残留物料，对于需要定期清理管路的食品、医药生产线来说，这种无死角的流道设计能大幅降低清洁维护的工作量。

　　做这个零件的三维结构设计时，首先要锁定的是两端法兰的安装边界：两端法兰的方形外轮廓尺寸保持一致，四个安装孔的孔位中心距完全对齐，这样现场安装时不需要额外区分两端的对接规格，两端可以互换对接同规格的管路端板，减少备件的种类。法兰的厚度需要根据管路的工作压力来核算，低压工况下法兰厚度不需要过大，只要保证螺栓拧紧时法兰面不会出现翘曲变形即可；如果是带一定压力的流体输送场景，可以适当增加法兰厚度，同时在法兰和弯管筒体衔接的位置做圆角过渡，避免焊接或者一体成型时出现应力集中。弯管的弯曲半径不能设计得过小，弯曲半径过小一方面会大幅提升流体经过时的阻力，另一方面在制作成型时，弯管位置的管壁容易出现内侧起皱、外侧壁厚减薄超标的问题，通常取流道通径的1到1.5倍作为弯曲半径，就能兼顾空间占用和成型工艺性。

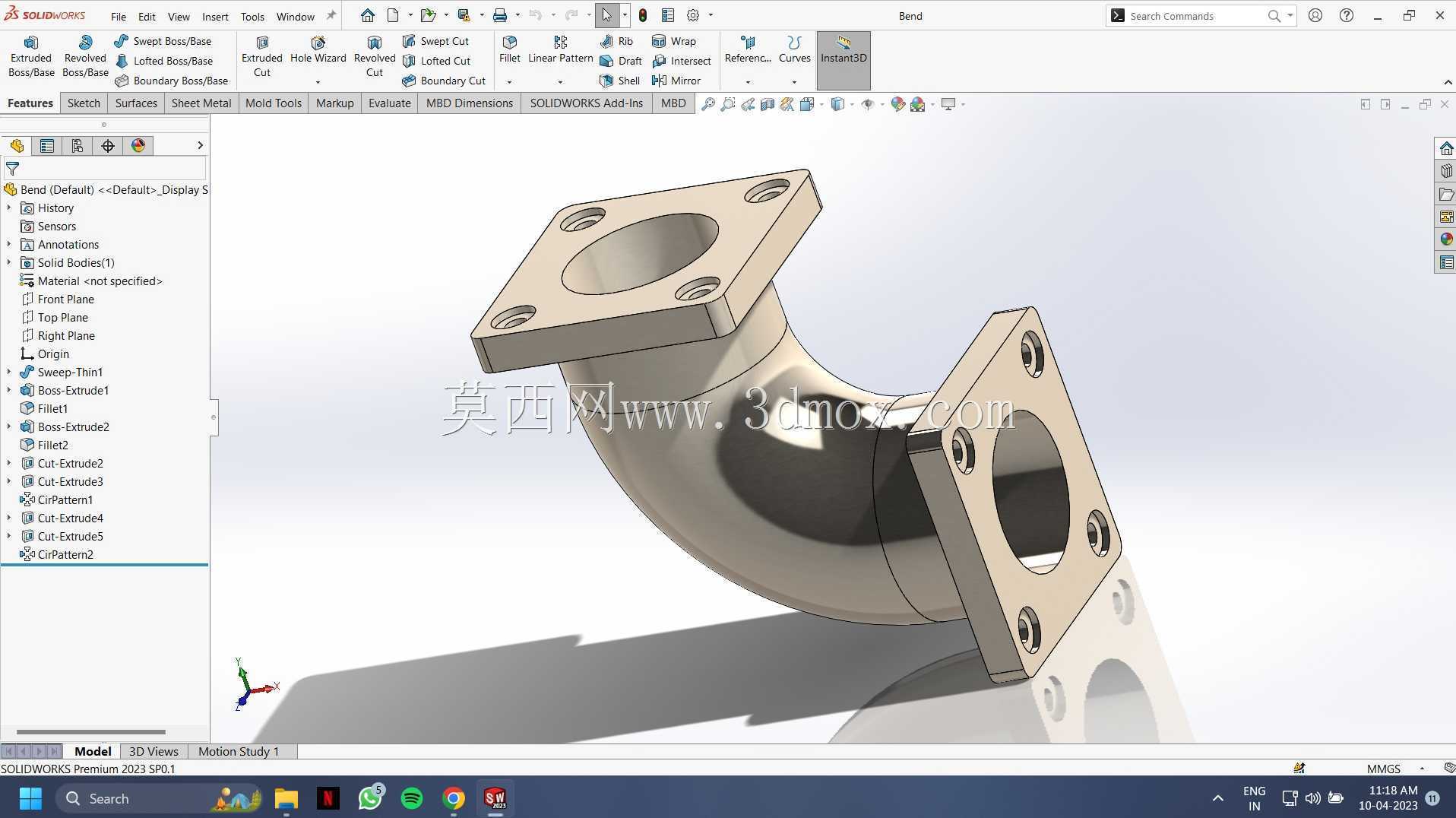

　　建模过程中可以先绘制弯管的中心走向草图，标注好90度的折弯角度和弯曲半径，沿中心路径扫描出空心的管体结构，之后在两个正交的端面上分别拉伸生成方形法兰板，在法兰的四个角位置绘制安装孔并做切除，最后对所有锐边做倒角处理：法兰的外边缘倒角可以避免安装时划伤操作人员，流道的两端内孔倒角能让对接管路的内孔衔接更顺滑，减少介质流动的台阶阻力。需要注意的是两端法兰的端面要保证和各自对接的管路轴线绝对垂直，否则对接时会出现密封面一侧压紧、一侧留有缝隙的问题，建模时可以通过基准面的垂直约束来保证形位公差，后续出工程图时也要标注两端法兰端面的垂直度要求，方便加工和质检环节把控精度。

　　在设备整体管路布局阶段，这个弯件的外形尺寸可以直接作为空间校核的依据：方形法兰的对角尺寸是整个零件占用的最大宽度，弯管两个端面之间的中心高尺寸决定了两段正交管路的轴线间距，设计人员在排布周边管线、安装支架的时候，可以直接参照这个外轮廓预留操作空间，保证螺栓拧紧工具能够顺利伸入四个角的孔位完成锁紧作业。和采用标准圆法兰加冲压弯头的组合方案相比，这种一体结构的方形法兰弯管零件数量更少，安装时不需要分别对接弯头和两片法兰，整体装配效率更高，也减少了两个潜在的泄漏点，在批量配套的专用设备管路系统中实用性很强。
