小型鱼丸颗粒挤出成型加工设备

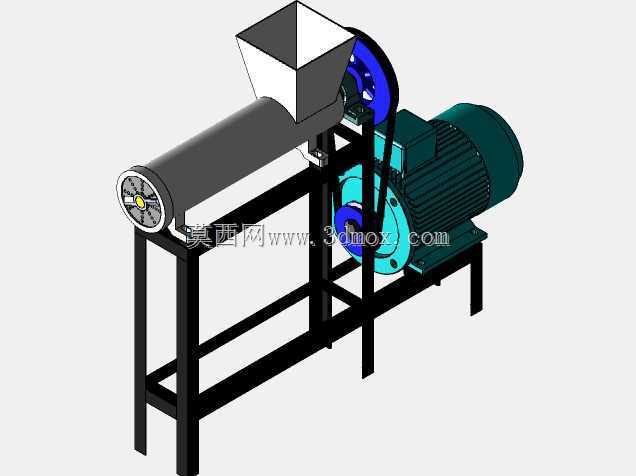

　　在小型水产加工、家庭作坊式食品生产场景中，这类鱼丸颗粒挤出成型设备的应用需求一直存在，尤其是日处理量在百公斤级的小规模生产场景，大型工业化鱼丸生产线占地大、投入成本高，并不适配这类场景的使用需求，这款小型挤出设备的设计，正是瞄准了这类细分场景的使用痛点，在结构紧凑性、操作便捷性、维护简易度上做了针对性优化。从结构布局来看，设备采用方管焊接机架作为承载基础，机架的型材选型兼顾了承重刚性与轻量化需求，整体安装边界控制在小尺寸范围内，不需要预留大型设备的安装基坑，普通平整的水泥地面即可放置使用，机架底部预留了安装孔位，可通过膨胀螺栓与地面固定，避免设备运行过程中因电机振动出现移位问题。设备的核心功能单元分为进料、挤出输送、

　　动力驱动三个部分，进料斗采用上宽下窄的锥斗结构，设计时充分考虑了鱼糜类原料的流动性特性，锥面角度设置在原料安息角以上，避免原料在斗内出现架桥堵塞问题，进料斗与挤出筒的连接采用快拆式结构，日常生产结束后可快速拆卸清理内部残留原料，符合食品加工场景的卫生清洁要求。挤出输送部分采用单螺杆结构，螺杆的螺距、槽深参数针对鱼糜这类高粘度、含一定纤维的物料做了适配，输送过程中可对物料进行适度的挤压揉合，既保证物料输送的连续性，也能避免过度挤压导致物料升温影响成品口感，挤出筒的端部预留了成型模板安装位，可根据生产需求更换不同孔径的模板，挤出不同直径的鱼丸料坯，适配不同规格产品的生产需求。动力驱动单元采用标准三相异步电机搭配皮带轮减速传动的方案，

　　皮带传动的设计一方面可以实现减速增扭，匹配螺杆工作所需的低转速大扭矩需求，另一方面皮带本身具备过载缓冲特性，当挤出筒内进入硬质异物导致负载突增时，皮带可出现打滑避免电机堵转烧毁，降低设备故障损坏的概率，电机的安装位置设置在机架侧方，通过可调节的安装座实现皮带张紧度的调整，日常维护时不需要复杂工具即可完成皮带更换、张紧操作。从设计思路层面，这款设备没有追求复杂的自动化功能，所有结构都围绕实用、易维护、低成本的核心目标展开，没有冗余的功能部件，普通具备基础机械常识的操作人员即可完成设备的日常操作与简单故障排查，设备的易损件均采用标准件，螺杆、衬套等接触物料的部件采用食品级耐磨材质，既满足食品接触的安全要求，也具备足够的使用寿命，

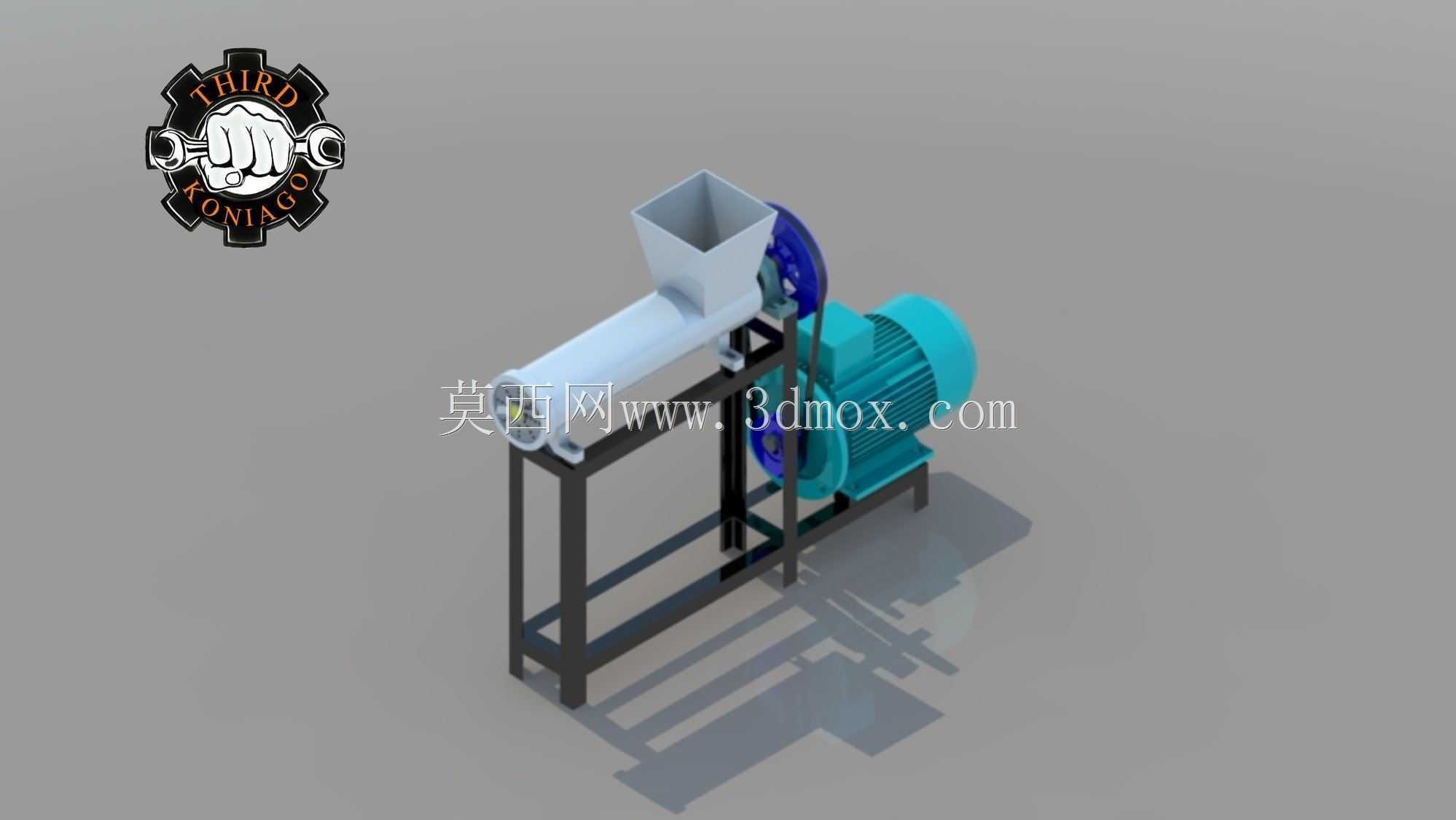

　　减少易损件更换频率。设备的外形尺寸经过紧凑化设计，整体占地空间小，可直接放置在小型作坊的操作台面旁，不需要单独预留大面积生产区域，设备的操作高度适配普通成年人站立操作的舒适高度，进料斗的高度设置在操作人员抬手即可倒料的区间，不需要额外搭建投料平台，降低生产过程中的操作强度。在实际使用场景中，这款设备除了用于鱼丸料坯的挤出成型，也可适配其他类似性状的食品原料，比如虾滑、肉丸料、面制品颗粒的挤出作业，只需要根据原料特性调整螺杆转速、更换对应成型模板即可，具备一定的多场景适配能力。设备的传动部位均设置了安全防护罩，皮带轮、转动轴等外露旋转部件全部被防护罩覆盖，避免生产过程中操作人员衣物、肢体被卷入的安全风险，符合小型加工设备的安全设计要求。从三维建模的角度来看，这款设备的模型完整还原了各个部件的装配关系，方管机架的焊接节点、螺杆与筒体的配合间隙、电机与机架的连接结构、进料斗的锥面过渡都做了准确的还原，可直接用于设备的加工出图参考，也可作为小型食品加工设备设计的参考案例，帮助设计人员理解这类小型挤出设备的结构布局逻辑、参数选型思路，在做同类产品设计时可参考其紧凑化布局的设计方式，在保证功能实现的前提下尽可能缩小设备体积，降低生产制造成本与使用门槛。
