在交流稳压供电系统的散热链路设计中,风道转子是衔接稳压核心腔体与外部排风通路的关键导风承载部件,这类结构并非传统认知中的电机旋转转子,而是稳压器内部热风导流路径上的固定支撑兼导风构件,主要承担气流导向、结构承载、安装衔接的三重作用,常见于大功率柱式交流稳压器的侧出风散热布局中。从实际应用场景来看,大功率交流稳压器在持续带载运行过程中,内部调压线圈、碳刷组件、补偿变压器会持续产生焦耳热,若热量无法及时导出,会导致线圈绝缘层加速老化、碳刷接触电阻升高触发打火故障,严重时甚至会触发稳压精度漂移、过热保护停机,影响供电回路的稳定性,这类风道转子结构正是为了匹配侧装离心风机的安装需求,将风机出风端与稳压器内部的散热风道精准对接,

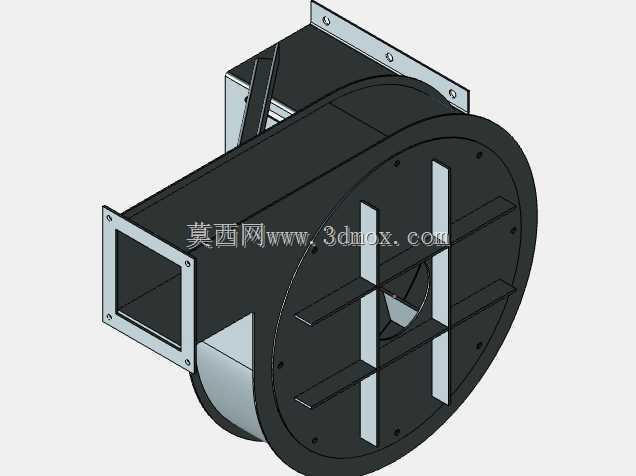

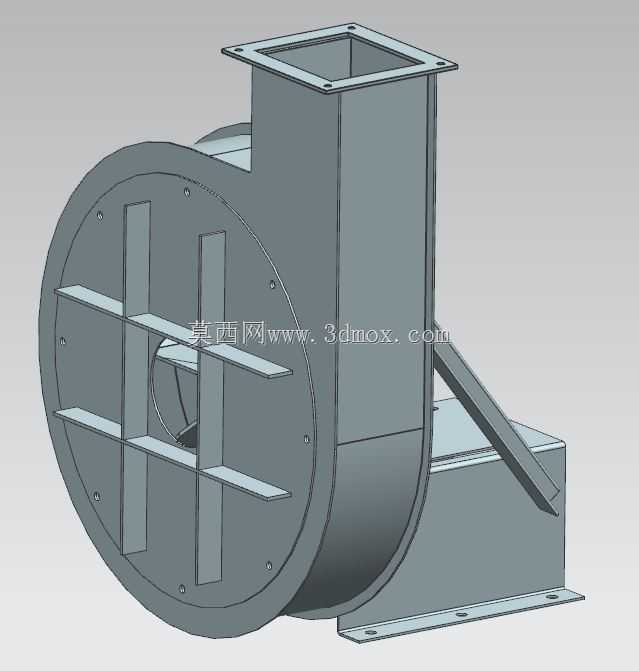

避免气流在接口处形成紊流、漏风,保障散热风压能够直达核心发热区域。从结构设计思路来看,该部件采用方接圆的过渡式壳体结构,一端为方形法兰接口,尺寸匹配常规离心风机的方形出风口,法兰边上预留的通孔可直接通过螺栓与风机壳体锁附,安装时无需额外制作转接板,能够减少现场安装的加工工作量;另一端为圆形法兰端,对接稳压器侧壁的圆形通风口,圆形端面上设置的十字形加强筋,一方面能够提升圆形端面的结构刚度,避免长期受风压作用出现端面变形导致密封失效,另一方面十字筋的分隔结构能够对进入腔体的气流做初步整流,减少气流涡旋带来的风噪与风压损失。壳体主体采用等壁厚的弯折焊接结构,壁厚选取兼顾结构强度与散热需求,既能够承受风机运行时产生的微幅振动,
避免长期运行出现焊缝开裂,也不会因为壁厚过大导致部件整体重量过高,增加稳压器侧壁的挂载负荷。从安装边界尺寸来看,方形接口的法兰边外延尺寸与配套风机的安装孔位完全适配,安装时法兰面与风机接触面之间可加装橡胶密封垫,阻断气流从拼接缝隙泄漏的路径;圆形端的外径尺寸略大于稳压器侧壁的通风口直径,安装时圆形法兰贴合在稳压器外壁的安装基准面上,通过周向均匀分布的螺栓孔完成固定,整个部件的轴向长度经过精准核算,既不会因为长度过短导致气流未完成整流就直接冲入设备内部,也不会因为长度过长占用过多设备外部安装空间,影响稳压器在配电房内的紧凑布局。从功能特性层面来看,该结构的内部流道做了顺滑过渡处理,方形到圆形的转接位置没有直角突变结构,
能够最大程度降低风阻,让风机输出的冷却风以更低的压力损失进入稳压器内部,提升散热效率;壳体表面做了防锈喷塑处理,能够适应配电房内可能存在的潮湿、多尘环境,避免长期使用出现锈蚀脱落污染内部电气元件;十字加强筋的厚度与壳体壁厚保持一致,焊接位置做了打磨平滑处理,不会在流道内形成凸起扰流结构,进一步保障气流的顺畅通过。在实际选型匹配过程中,结构设计人员需要重点核对该部件的接口尺寸与所选风机、稳压器侧壁开口的匹配度,同时要核算部件的整体重量是否在侧壁挂载的允许载荷范围内,避免长期挂载出现侧壁变形;建模过程中需要重点关注方接圆过渡段的曲面顺滑度,避免出现曲面褶皱、壁厚不均的问题,法兰上的安装孔位需要与对接部件的孔位做同轴度校验,防止现场安装时出现孔位错位无法装配的问题。这类结构虽然不属于稳压器的核心电气功能部件,但却是散热系统中不可或缺的衔接结构,其设计合理性直接影响整个稳压器的散热效率与长期运行可靠性,在建模时需要充分考虑加工工艺的可行性,所有弯折边的折弯半径要符合常规钣金加工的工艺要求,焊缝位置要避开安装密封面,防止焊接变形导致密封面贴合不严出现漏风问题。
