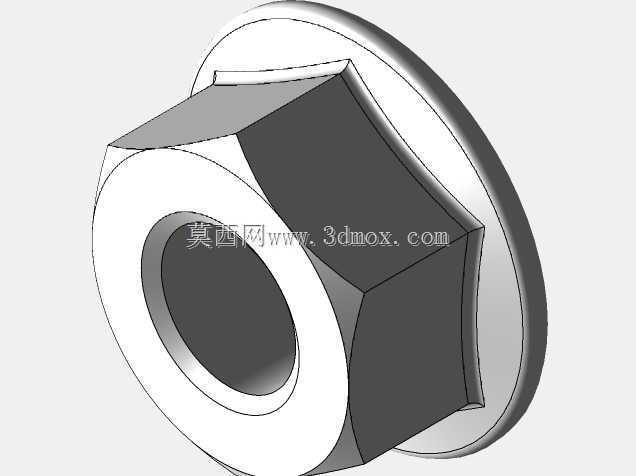

INOX-M12法兰面六角锁紧螺母结构

　　这款带法兰面的六角螺母，在工业装配场景里的适配范围极广，从常规的钣金机架拼接、气动管路固定，到户外光伏支架的连接件锁附、食品输送线的机架装配都能见到它的身影。和普通六角螺母不同，它自带的一体式法兰盘相当于在螺母和被连接件之间加了一层均匀的承压面，不需要额外搭配平垫圈使用，既减少了装配时的零件清点工作量，也能避免垫圈漏装、装偏导致的局部压应力集中问题，尤其适合被连接件表面是薄钣金、喷涂面或者软质密封垫的场景，法兰盘的大接触面能把锁紧力均匀分散开，不会压坏基材表面的涂层或者密封层。

　　从结构设计逻辑来看，这款螺母采用六角驱动的外形，是因为六角形的扳拧角度只有60度，在设备内部狭窄的装配空间里，不需要扳手做大幅度转动就能完成拧紧操作，相比四角螺母或者其他异形驱动结构，六角结构的受力面更均匀，拧紧过程中不容易出现扳拧滑棱的问题，对常用的开口扳手、套筒扳手、梅花扳手的适配性都很好，现场装配不需要准备特殊工具。法兰盘和六角本体的衔接处做了平滑的圆弧过渡，没有尖锐的应力集中直角，在承受交变振动载荷的时候，不会在衔接位置出现应力断裂的问题，这一点在振动工况明显的设备上格外重要，比如风机机架、振动输送设备的连接位置，普通无过渡的法兰螺母很容易在长期振动下从法兰根部开裂，而圆弧过渡的结构能把载荷顺畅分散到整个螺母本体上，大幅提升疲劳强度。

　　尺寸设计上，这款螺母的内螺纹适配M12规格的标准公制螺栓，螺纹精度按照普通工业装配的6H公差设计，能和市面上绝大多数同规格的4.8级、8.8级外螺纹件顺畅旋合，不会出现卡滞或者配合间隙过大的问题。法兰盘的外径比普通六角螺母的对边尺寸大出近三分之一，承压面积是同规格普通六角螺母的2.2倍左右，在锁紧的时候能有效降低被连接件表面的单位面积压力，哪怕是在铝合金型材、工程塑料件这类硬度较低的基材上锁紧，也不会出现螺母压陷基材导致预紧力流失的问题。螺母的总高度比同规格的薄螺母要高，螺纹啮合圈数能达到8圈以上，足够的啮合长度能保证螺纹连接的强度，不会因为啮合圈数太少出现螺纹滑牙失效的问题，哪怕是承受一定的轴向拉力载荷，也能保证连接的可靠性。

　　实际选型使用的时候，要注意这款螺母的法兰面是平直面设计，没有自带的齿面防滑结构，适合搭配平垫或者在被连接件表面平整度足够的场景使用，如果是强振动的工况，可以在螺纹位置涂覆中等强度的螺纹锁固胶，不需要额外增加防松垫圈，因为法兰面本身的大接触面积已经能提供足够的摩擦阻力。安装的时候要注意扳拧的扭矩控制，M12规格的这款不锈钢螺母，推荐的拧紧扭矩在45N·m到55N·m之间，扭矩过大容易导致螺纹滑牙或者法兰盘变形，扭矩过小则达不到足够的预紧力，容易在振动下出现松脱。另外这款螺母的不锈钢材质本身具备不错的防锈能力，在潮湿环境、轻度腐蚀环境下不需要额外做表面防锈处理，比镀锌碳钢螺母的环境适应性更强，适合户外设备、食品加工设备这类不方便经常做防锈维护的场景使用。

　　从建模的细节来看，模型还原了实际零件的所有工艺特征，六角的棱边做了微小的倒角处理，既符合实际冷镦加工的工艺特征，也避免了三维模型在装配仿真的时候出现尖锐棱边的干涉报错；内螺纹的收尾位置做了合理的退刀结构，和实际机加工或者攻丝加工的螺纹收尾形态一致，在做虚拟装配的时候，能真实模拟螺母拧到螺栓根部的装配状态，不会出现模型层面的干涉问题；法兰盘的背面和被连接件接触的平面做了微观的平面度处理，在做有限元受力分析的时候，能更真实地模拟接触面的应力分布情况，不会因为模型面的凹凸不平导致应力计算结果出现偏差。对于做设备结构设计的工程师来说，这个模型可以直接导入到装配体里做干涉检查、装配工艺模拟，不需要再重新绘制螺母的三维模型，能节省不少标准件建模的时间，模型的尺寸参数完全符合行业通用的紧固件标准，不需要额外调整尺寸就能直接用于工程出图、BOM清单统计。
