交流稳压器配套暂停挡板钣金结构件

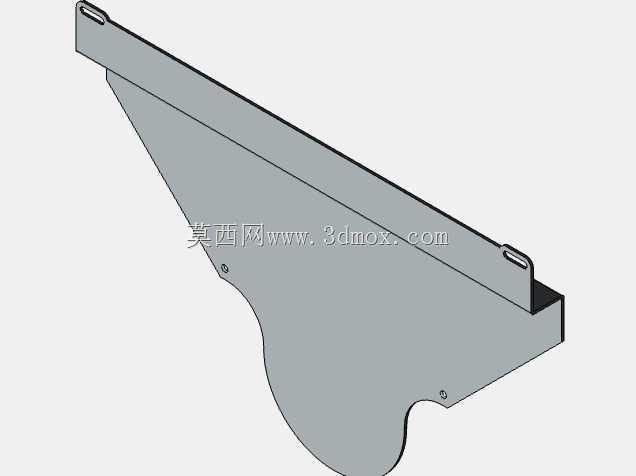

　　在交流稳压供电设备的内部结构布局中，这类钣金挡板是整机装配环节里容易被忽略但直接影响长期运行可靠性的结构件，它的核心作用是在稳压器的功能分区位置形成物理隔断，避免内部走线、插接件在设备运输、长期震动工况下出现移位触碰高压侧元件的风险，同时也能在设备开盖维护时，对操作人员形成无意触碰带电区域的物理防护。从结构形态来看，该零件采用薄钢板一体冲压折弯成型，整体呈斜向延伸的异形轮廓，上部平直段预留了两个带翻边的安装挂孔，这类挂孔的设计是为了适配稳压器内部框架上预焊的定位螺柱，装配时无需额外扶持即可将零件临时挂装在框架上，再通过紧固件完成最终锁紧，能有效提升流水线装配的作业效率，减少单人装配时的对位难度。零件下部的弧形轮廓并非随意设计，

　　而是完全匹配稳压器内部对应位置的环形元件、散热风道的外形边界，在安装到位后，弧形边缘与周边元件的间隙可以控制在3毫米以内，既不会出现装配干涉，也能最大化利用设备内部的有限空间，避免多余的空隙导致异物进入功能分区。零件侧边的折弯边高度经过精确计算，刚好与相邻的塑料绝缘隔层形成搭接结构，不需要额外增加固定点就能保证隔断的连续性，折弯处的圆角半径按照钣金加工的常规工艺要求设置，避免折弯时出现应力集中导致的板材开裂问题，同时也能消除锐边，防止装配过程中割伤操作人员、划破线缆绝缘层。零件表面做了哑光喷塑处理，颜色与稳压器内部其他结构件保持一致，喷塑层的厚度控制在60到80微米之间，既能满足基础的防锈要求，

　　也不会因为涂层过厚导致安装孔位尺寸出现偏差，影响装配精度。在实际的设备运行场景中，这类挡板还能起到一定的气流导向作用，配合稳压器内部的散热风扇，将功率元件产生的热量顺着挡板的斜向轮廓引导至设备的散热出风口，避免热量在设备内部的死角区域淤积，降低高温环境下元件老化的速度。设计这类零件的时候，首先要明确它在整机中的安装位置边界，需要提前提取稳压器内部框架的安装点坐标、周边相邻元件的三维轮廓数据，在建模阶段就做全位置的干涉检查，尤其是要预留出元件引脚、接线端子的操作空间，不能出现挡板装好之后无法完成接线作业的问题。上部的安装挂孔采用长圆孔加翻边的结构，一方面可以吸收框架焊接时产生的位置公差，即使螺柱位置有1毫米以内的偏差也能顺利完成装配，

　　另一方面翻边结构可以提升孔位的结构强度，避免设备长期运行震动时挂孔出现变形导致零件松动。零件下部的两个小定位孔，是为了在装配完成后与底部的绝缘支架做定位连接，进一步提升零件的整体刚性，避免设备运输过程中钣金件出现共振异响。从安装边界来看，该零件的整体长度适配对应功率等级稳压器的内部腔体深度，安装后上部边缘距离设备上盖板的间隙控制在5毫米，不会与上盖板的加强筋产生干涉，下部弧形边缘距离底部功率元件的散热片间隙不小于4毫米，既保证散热气流的流通，也不会因为距离过近导致热量直接传导到钣金件上引发安全隐患。在建模过程中，这类钣金件需要严格按照钣金加工的工艺规则设置折弯系数，不同厚度的板材对应不同的折弯扣除值，保证展开后的下料尺寸准确，避免折弯后出现尺寸超差的问题，所有的锐边都需要在模型里标注倒钝要求，孔位的位置度公差控制在0.2毫米以内，满足批量生产的加工精度要求。这类结构件虽然不直接参与稳压电路的功能实现，但作为整机结构系统的一部分，它的尺寸精度、结构强度直接影响整机组装的良品率和长期运行的稳定性，在设计时不能只考虑外形的适配，还要兼顾加工工艺性、装配便捷性、运行可靠性等多方面的工程需求。
