汽油机活塞连杆组二维工程详图

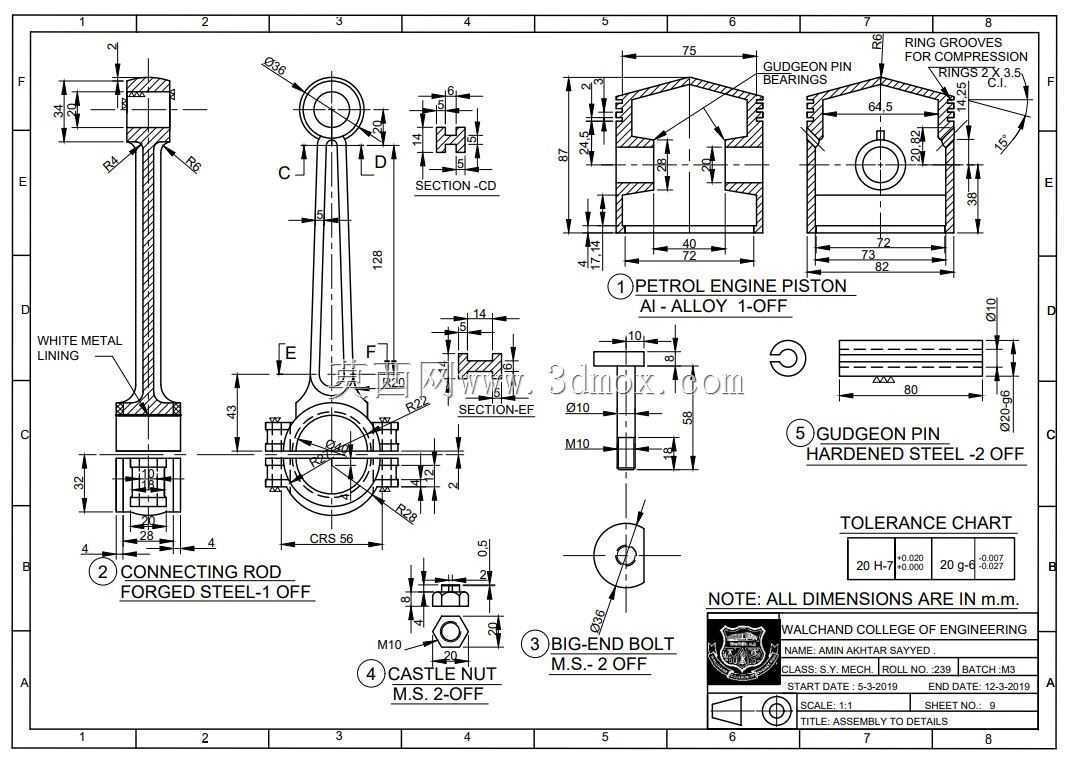

　　这套二维工程详图围绕小型汽油机核心运动组件展开，完整覆盖活塞、连杆、活塞销、连杆螺栓与锁紧螺母五类零件的结构表达，是曲柄连杆机构从方案设计走向加工制造、装配验证阶段的典型技术图纸。在通用小型汽油机的实际应用场景中，这套组件承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心职能，工作过程中零件需反复承受高频冲击载荷、交变拉压应力与摩擦热负荷，图纸的结构设计与尺寸标注均围绕这类严苛工况展开。

　　从现场装配与检修的实际视角看，活塞部分采用铝合金材质设计，头部预留三道环槽，分别对应气环与油环的安装位置，环槽区域标注有清晰的槽宽、槽深与轴向位置尺寸，可直接指导活塞环的选型与装配间隙校核。活塞销座孔采用双侧加强结构，销座与活塞内腔之间设置过渡支撑筋，既控制活塞整体重量以降低往复惯性力，又能保证爆发压力传递路径的结构强度。活塞外圆的型线尺寸、头部与裙部的直径差、销孔轴线相对活塞中心的偏移量都在视图中明确标注，这些参数直接影响活塞在气缸内的运行间隙、热态适配性与换向敲击噪声。

　　连杆部分采用锻钢成型，杆身采用工字形截面结构，这种截面形式在同等重量下可获得更大的抗弯与抗扭截面模量，适配发动机高速运转时的交变载荷。连杆小头端加工有活塞销安装孔，孔内可配套衬套以降低摩擦磨损，大头端采用剖分式结构，配合连杆盖与高强度螺栓实现紧固，大头孔内用于安装曲轴连杆轴瓦，图纸中标注的大头孔孔径、中心距尺寸直接决定发动机的压缩比与冲程参数。视图中多处断面剖视图清晰表达了杆身过渡圆角、小头油孔、大头结合面定位结构的细节，这类细节在建模与加工时极易被忽略，却直接决定零件的疲劳寿命与装配定位精度。

　　配套的活塞销采用淬硬钢材制作，为空心圆柱结构，两端可通过卡环实现轴向限位，图纸标注了销的外径、内径与总长尺寸，配合活塞销座孔、连杆小头孔的尺寸可完成配合公差的匹配，通常活塞销与销座采用浮动配合设计，工作过程中销可在孔内缓慢转动以均匀磨损面。连杆大端的紧固螺栓与城堡形锁紧螺母为配套紧固件，螺栓标注有螺纹规格、杆部直径与头部结构，螺母带开槽结构，装配后可穿入开口销完成防松，避免发动机高速运转时螺纹连接出现松脱故障。

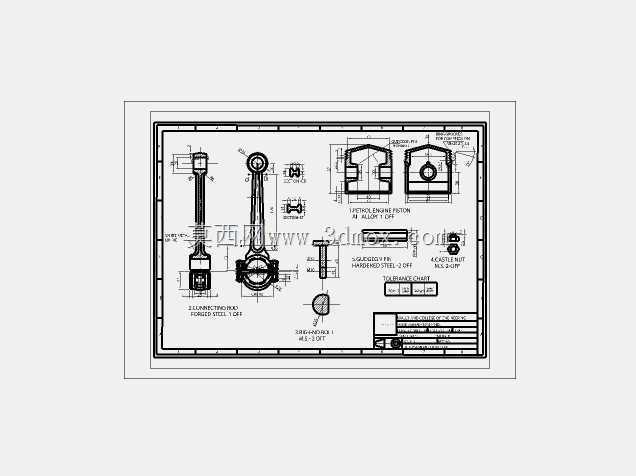

　　整套图纸布置了多组局部剖视图与断面图，将零件内部的空腔、孔道、截面形状完整呈现，所有线性尺寸均以毫米为单位，同时附带公差选用图表，对不同尺寸段的形位公差、尺寸公差给出明确规范。在三维建模工作中，设计人员可先依据各视图的轮廓尺寸拉伸生成活塞、连杆的基础实体，再通过切除命令完成环槽、销孔、螺栓孔、油孔等特征的创建，参照断面图的尺寸校准工字形杆身、活塞内腔加强筋的截面参数，最终完成整套组件的虚拟装配，验证活塞销与各孔位的配合关系、连杆大头与连杆盖的贴合状态、螺母锁紧后的运动干涉情况。

　　在发动机维修与备件测绘场景中，这套图纸也可作为尺寸核对的基准，技术人员可对照图纸标注的安装边界尺寸，确认活塞总成的高度、连杆大小头中心距、各配合轴径的参数是否与原机设计一致，避免备件尺寸偏差导致发动机出现压缩比异常、运动卡滞、异常磨损等故障。图纸中对各零件材质与热处理要求的标注，也可为加工工艺制定提供依据，比如铝合金活塞的成型工艺、锻钢连杆的调质处理、活塞销的表面淬火要求，都能和图纸结构设计形成对应，保障零件成品的力学性能满足发动机长期运行需求。
